双敏显卡不显显了的维修教程

2020-07-19 19:02:05

字体：大中小

来源：转载

供稿：网友

型号：双敏GTS240小牛版
故障现象：不显示
维修过程：
上次去一个网吧拿回来的6片双敏GTS240小牛版显卡还有一片没修好，本来不想修了，但今天有时间就拿来研究一下。
下面我来现丑了：

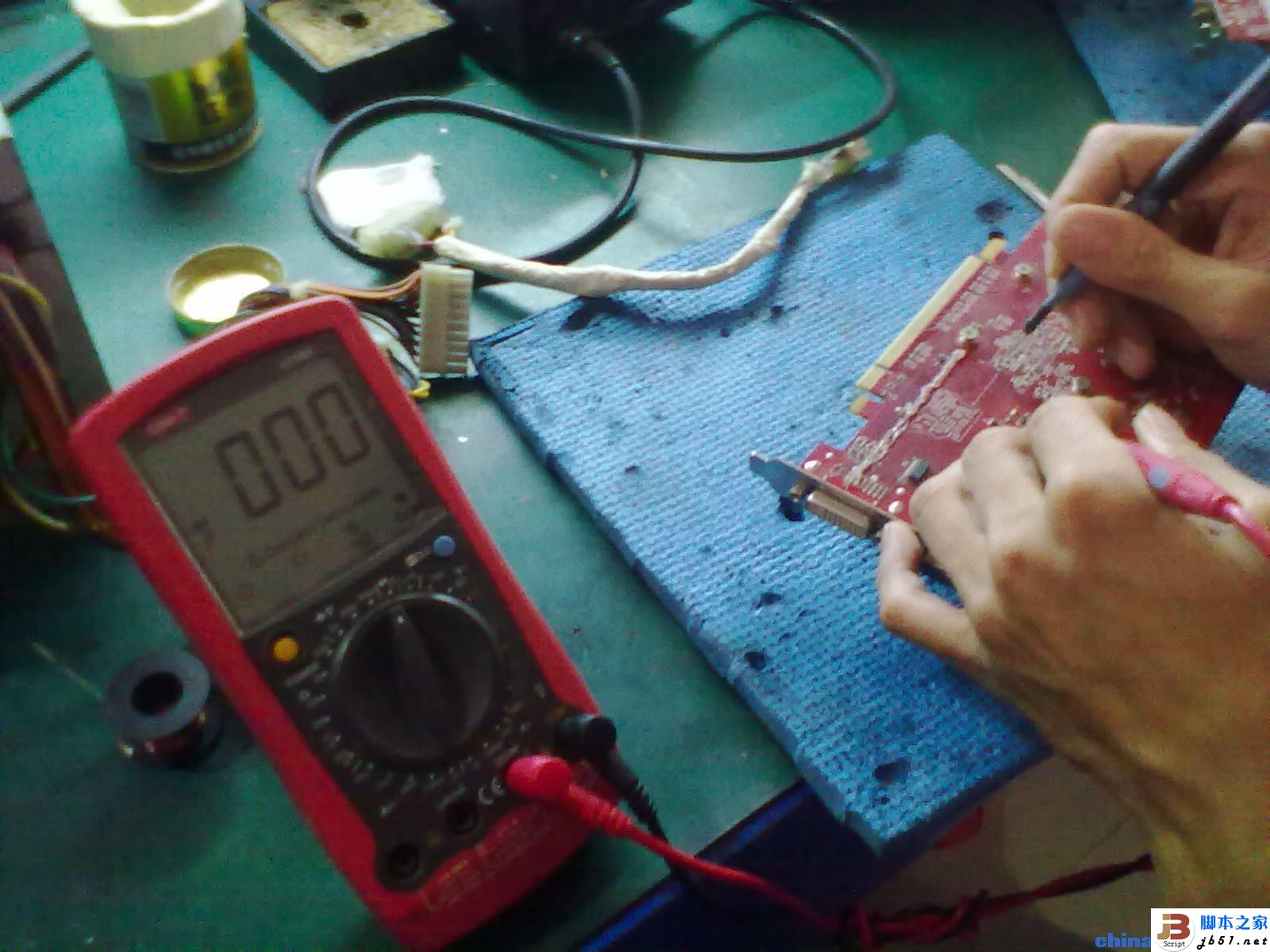

测线性电压为5.13V正常，如图1：

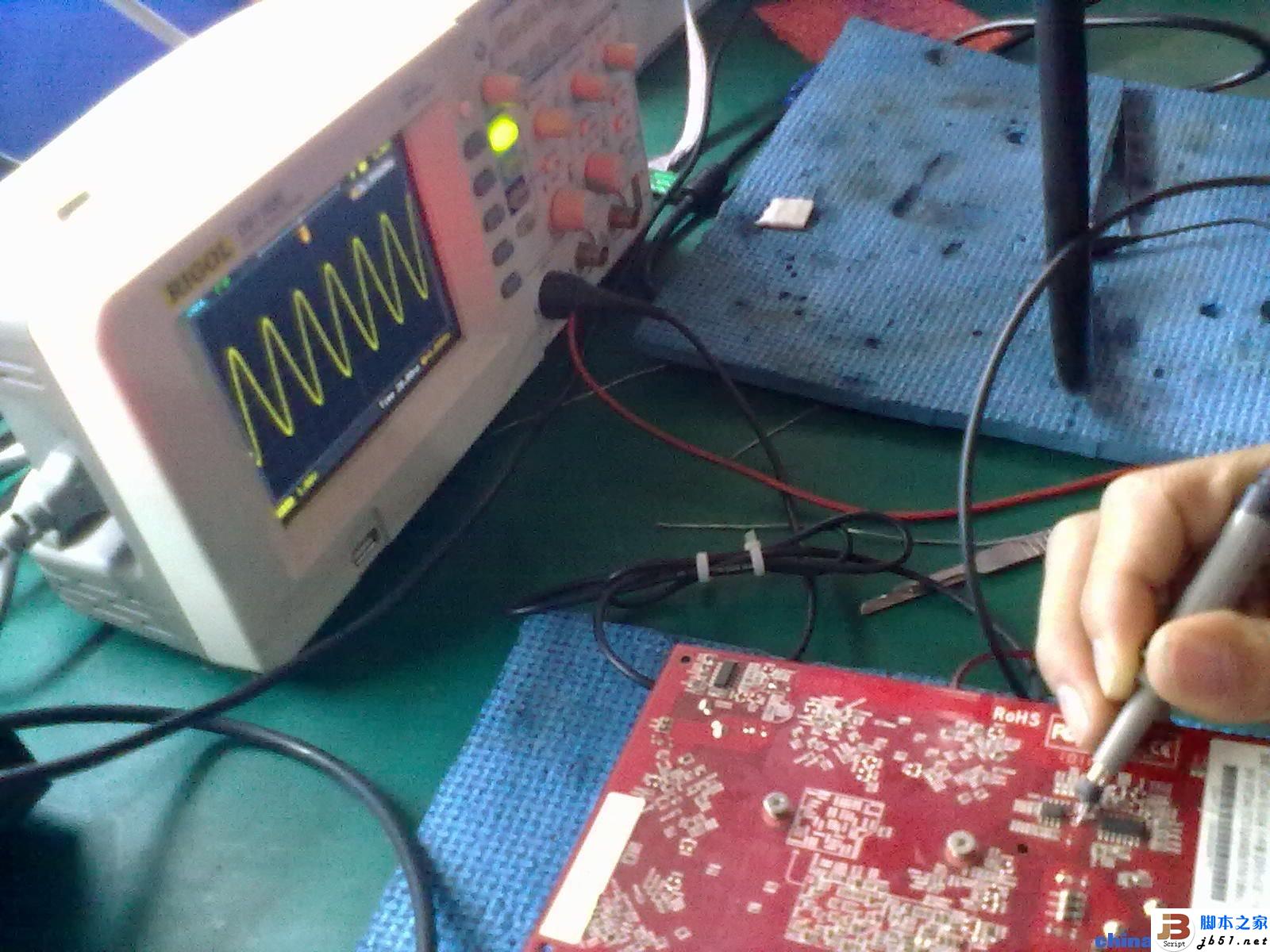

测两组PWM供电分别为1.12v和1.81V,也有正很规则的方波，如图2、3：

测晶振有很完美的正弘波，如图4：

既然供电时钟都有了，复位是来自PCI-E X16插槽不用考虑，剩下的主要有BIOS和GPU了，插上显卡开机看诊断卡的跑码跟正常显卡一样暂不考虑。于是从同样的正常显卡上对调了一下BIOS芯片还是不显，再仔细目测没发现有掉件的。

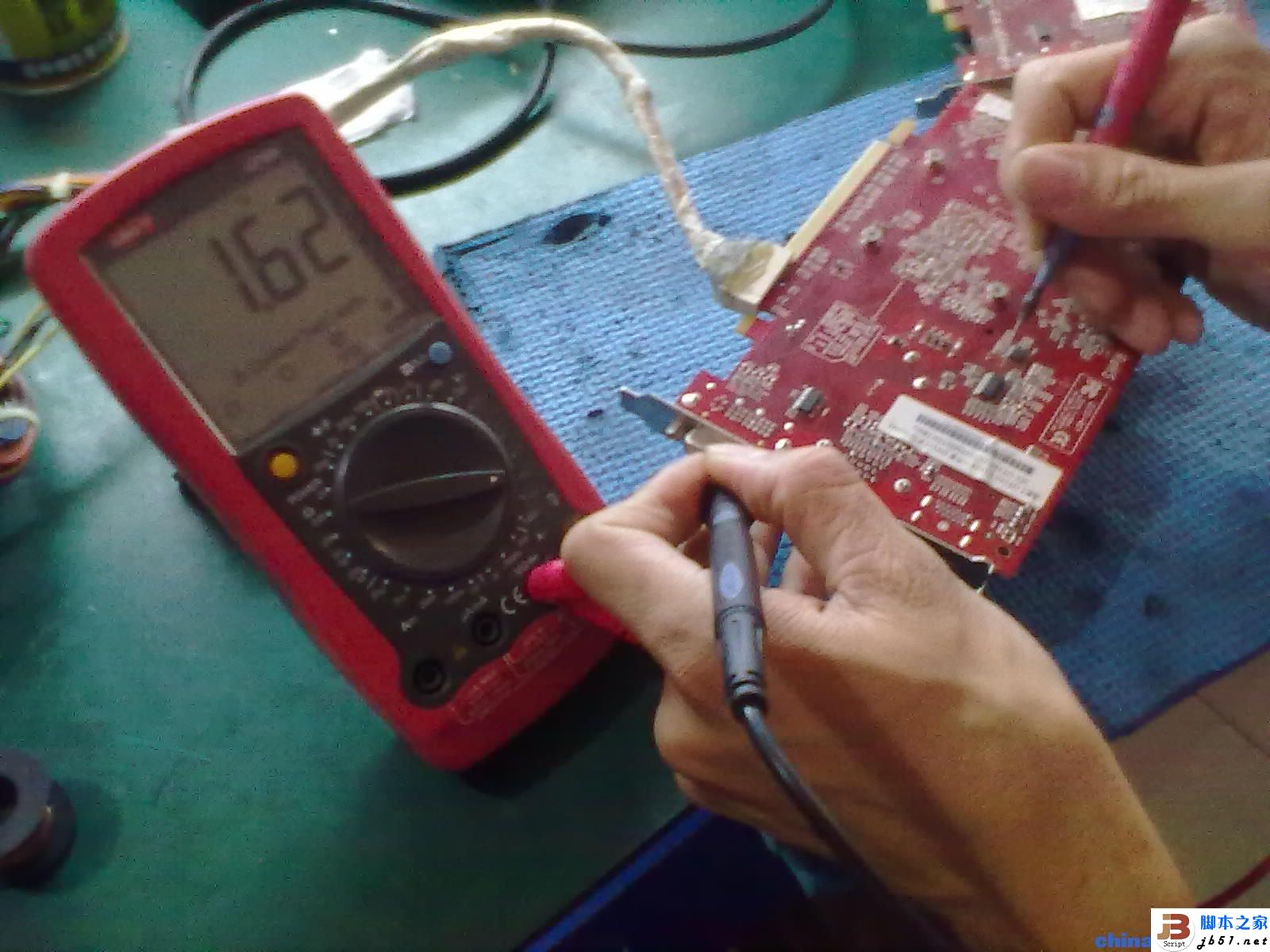

心想是不是BIOS的工作条件没满足了？于是测SPI BIOS芯片的第八脚，发现电压只有1.62V,如图5：

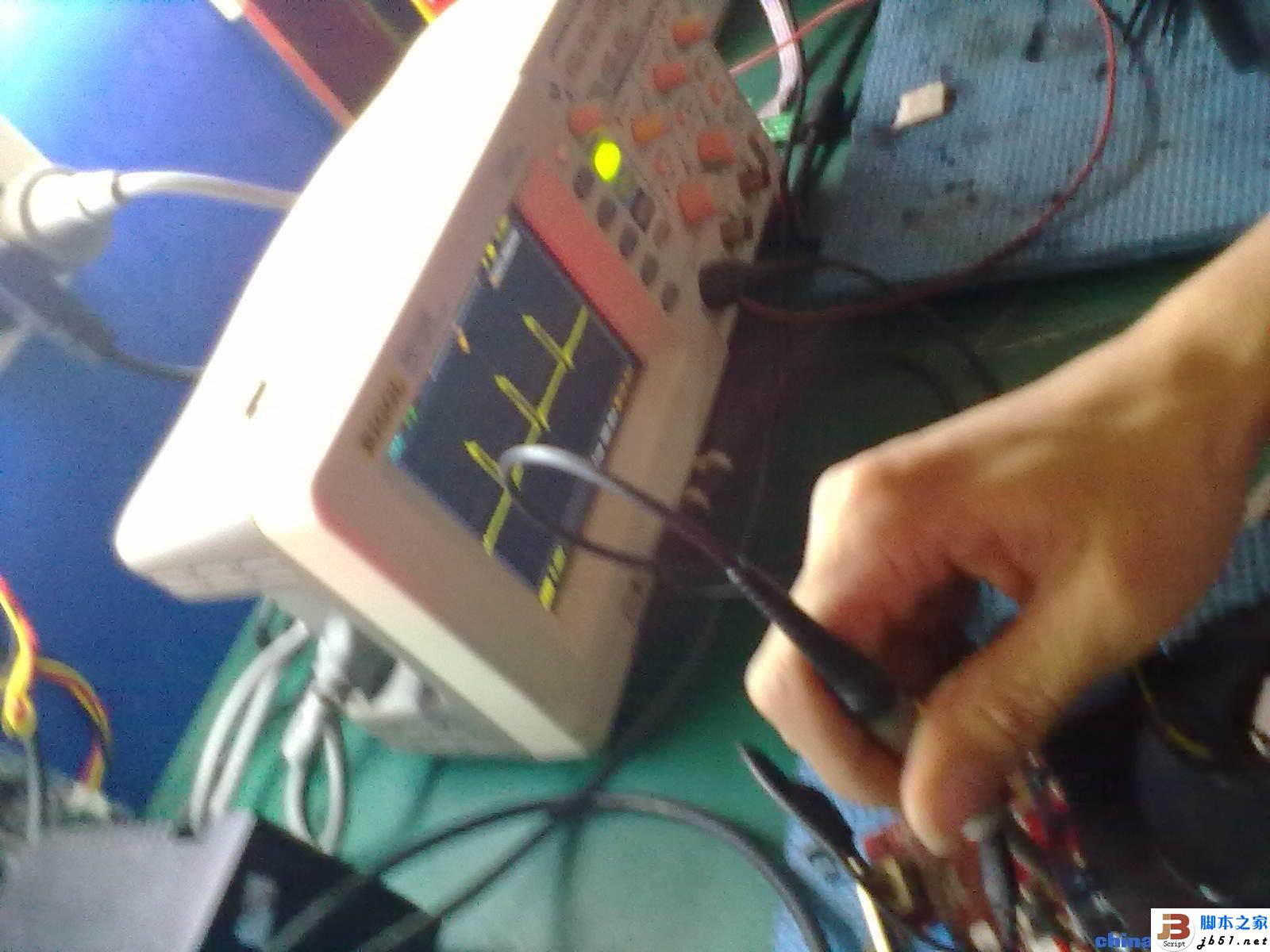

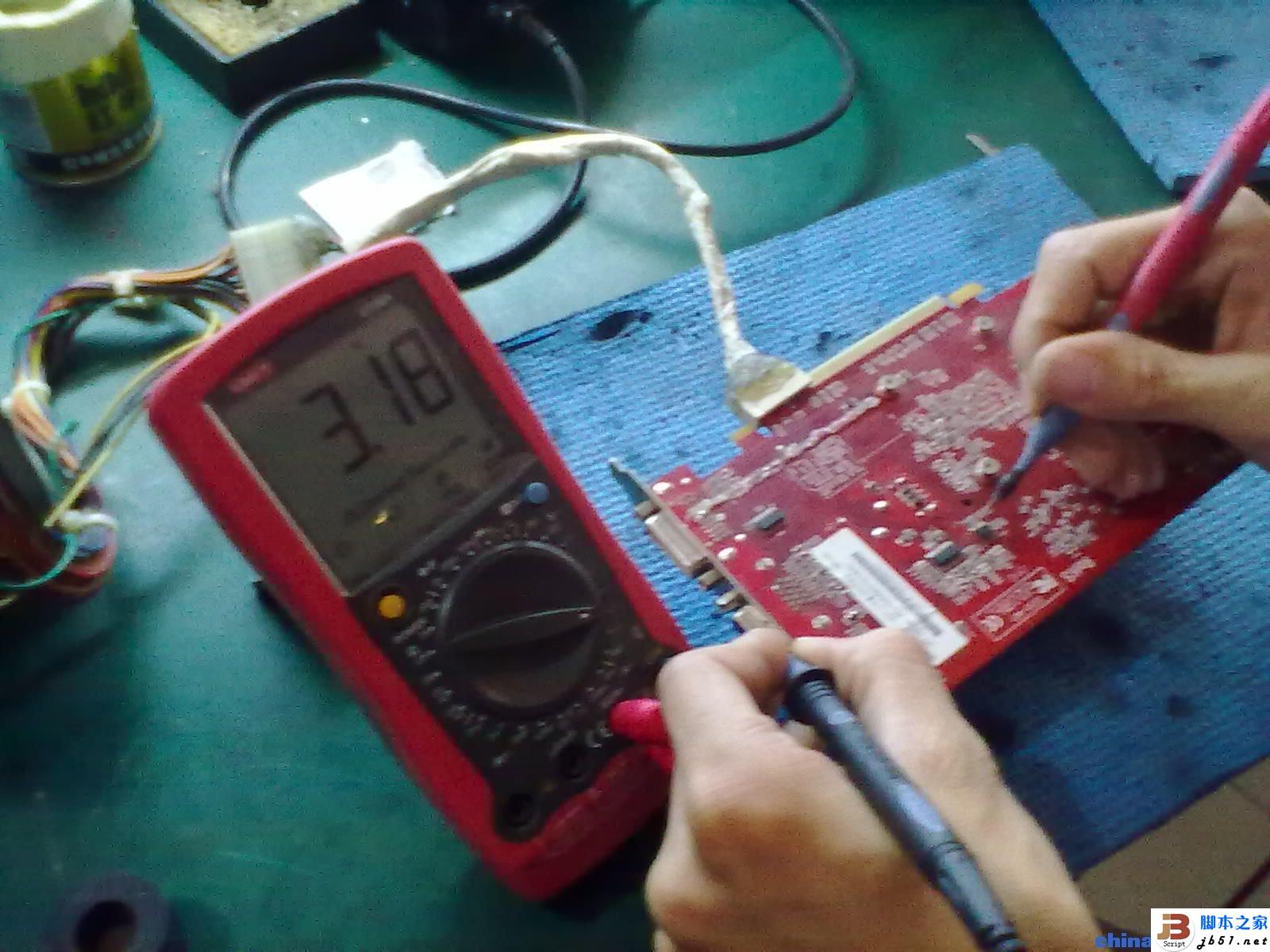

明显偏低，正常的应该在3.3V左右，实测同样显卡的BIOS供电为：3.18V，如图6：

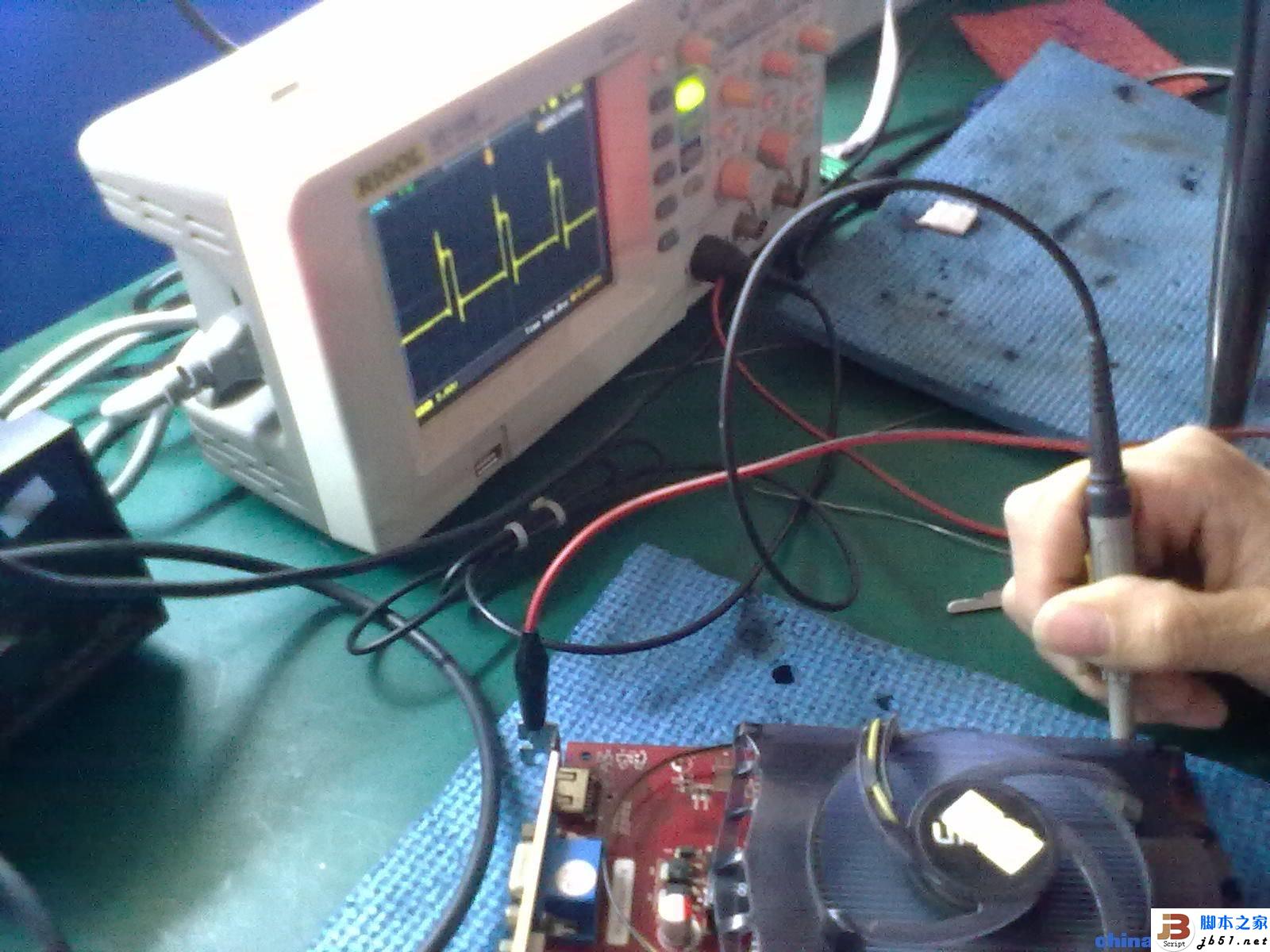

在同样正常显卡的BIOS供电脚跑线到一个0欧电阻，如图7：

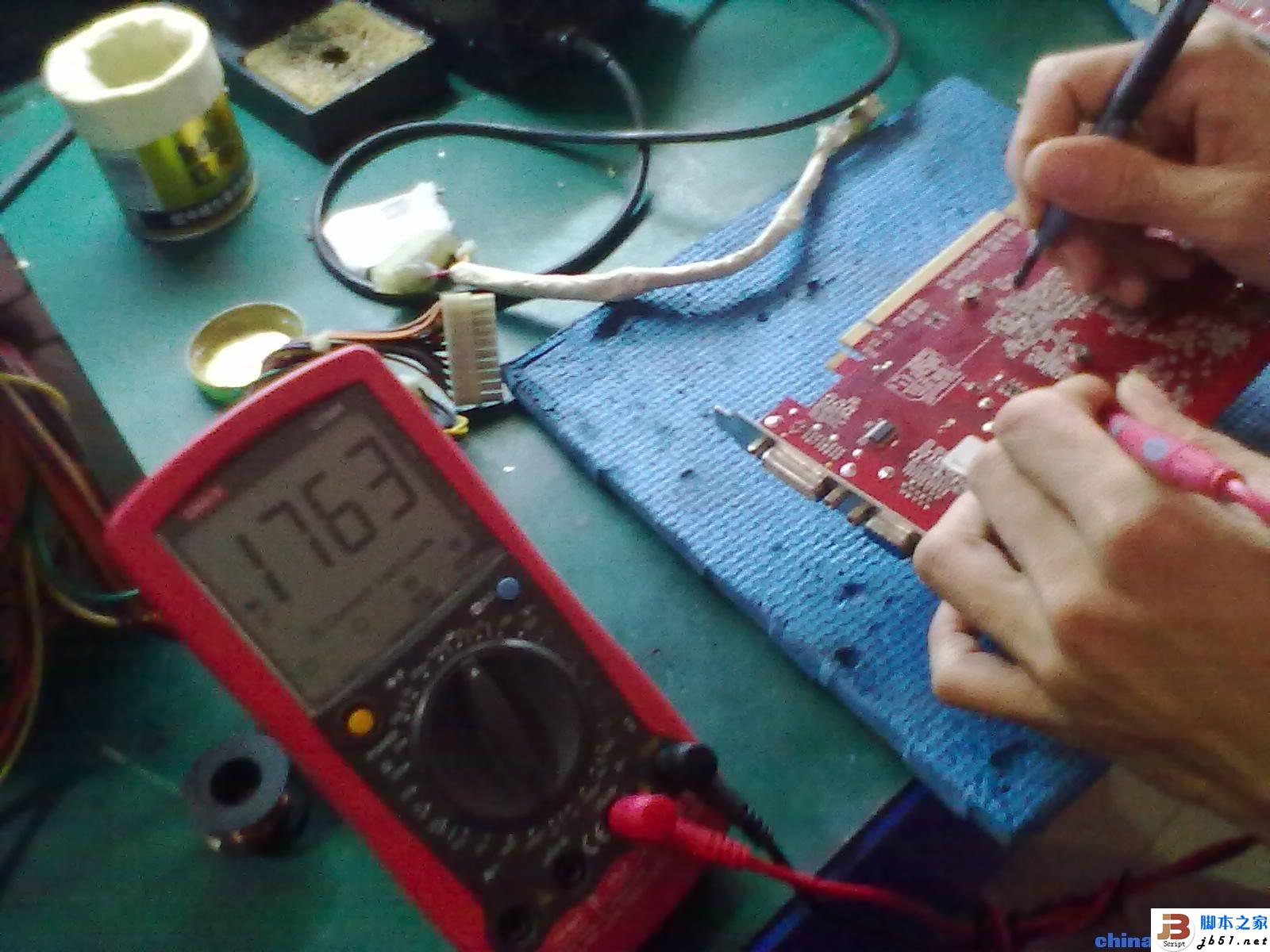

测量故障显卡的BIOS供电脚到0欧电阻的阻值为1763，如图8：

明显开路了，于是在BIOS供电脚飞线到0欧电阻，再测试正常显示了，如图9：

因为这种显卡之前修过很多是DVI口到GPU之关断线导致VGA正常DVI不显的，所以这次就想到BIOS的引脚线路可能有问题导致不显。
想对这些显卡的生产厂家说：虽然你们生产的东西质量差，但是我还是爱你们的，因为有你我们才有饭吃，哈哈！！
