　　今天是AMD发布新一代RADEON RX VEGA64显卡的日子，在此之前我们先说点题外话——上周五NVIDIA发布了截至7月30日的最新季度财报，当季营收22.3亿美元，游戏GPU业务贡献了11.9亿美元，同比增长52%。对比之下，AMD前不久的Q2财报中，营收12.2亿美元，但这是包括CPU、GPU、GPU及主机订单在内的全部营收，与NVIDIA差距早已被大大拉开了。

　　不论是营收还是盈利，NVIDIA这几年的日子可比AMD滋润多了，其中很大一个原因是AMD缺少拳头产品，处理器和显卡两个产品线皆是如此。好在今年AMD缓过劲来，推出了Ryzen系列高性能处理器，在显卡市场上也陆续发布了多款VEGA 64新品，现在发布的则是游戏玩家最关注的RX VEGA64游戏卡。

　　RX VEGA64好事多磨，这卡从去年就开始传即将发布，直到今天总算是走完全部过程，使得AMD时隔两年之后再次推出高性能显卡，填补了RX 400/500系列显卡的市场空白。除此之外，RX VEGA64显卡还是首个面向消费级市场搭载HBM 2显存的显卡，就如上一次AMD在Fury显卡上首先商业化HBM显存一样，AMD在显卡技术上又一次做了先行者。

　　等了这么长时间，RX VEGA64显卡的最终表现如何呢？想必大家期待已久，今天我们的评测将为玩家揭开RX VEGA64系列显卡的神秘面纱，首先来看看AMD在VEGA64架构上都做了哪些改进吧。

1、VEGA架构：GCN架构大改

　　自HD 7970显卡首先应用GCN架构以来，AMD五年来的显卡一直在GCN基础上改进，到现在的RX 400/500系列显卡为止已经有四代GCN架构了，而VEGA显卡是GCN 5.0架构，而按照AMD官方说法，这也是GCN架构五年来最大的一次改进，引入了很多新技术，提高了架构效率及性能，改善了功耗。

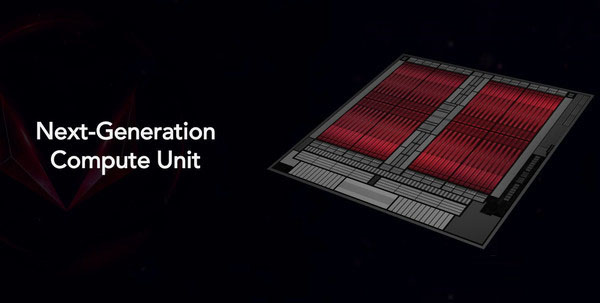

　　从GCN架构问世以来，AMD在该架构的设计上就保持了相似的设计，其运算单元被称为Compute Unit，也就是我们常说的CU单元，每组CU单元包含64个SIMD单元，比如RX 480/580显卡是36组单元，总计2304个流处理器，上代旗舰Fury系列的Fiji核心是64组CU单元，总计4096个流处理器单元，而VEGA64也是64组CU单元，流处理器单元也是40-96个，总规模没提升，但VEGA64架构CU单元改进颇多，而且使用更先进的14nm LPP工艺制造，能效比Fiji的28nm工艺大幅提升。

　　具体的改架构进方面，比如现在的VEGA64 CU单元支持FP16半精度运算了，双倍于FP32单精度性能，在AI、机器学习等不需要太高精度的场合中性能可以翻倍提升。此外，VEGA64架构还大幅提升了L2缓存到4MB，几何、像素引擎也做了全新改进，具体就不一一列举了。

VEGA HBM2显存及HBCC缓存主控

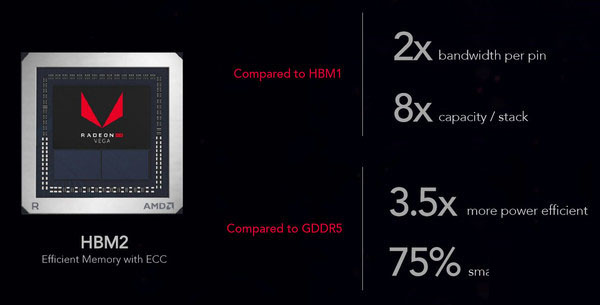

　　除了GCN 5.0架构大改之外，VEGA显卡另一个引人注目的新技术就是HBM 2显存。大家可能还记得2年Fury X显卡发布时所用的HBM显存技术一样，这种新型显存不仅带宽远高于当时的高端卡，而且极大地节约了PCB面积，号称减少95%的PCB占用面积，使得AMD推出了不足20厘米的旗舰卡，后面更是有奇迹般的15厘米长R9 NANO显卡。

　　如果说上代Fury显卡还有什么不足，那就是4GB总容量有点捉襟见肘，不过在VEGA显卡上，AMD配备的容量达到了8GB，专业卡市场上则是16GB，容量上不再有遗憾。

　　VEGA显卡所用的HBM 2显存容量、频率、能耗皆有明显提升，其速率从HBM时代的1Gbps（数据频率）提升到了2Gbps，HBM单颗显存容量才1GB，HBM2堆栈容量则达到了前代的4-8倍，AMD使用的就是4GB版。

　　不过与上代HBM显存相比，AMD在VEGA上的堆栈方式有所改变，从之前的4颗堆栈减少到了2颗堆栈，等效位宽从4096bit降至2048bit，而目前的HBM 2显存频率还达不到预期的2Gbps，所以折抵下来VEGA显卡的带宽不升反降，从上代的512GB/s降至484GB/s。

　　对于这个问题，AMD早前表示带宽有所下降并不会影响VEGA显卡性能，从我们测试的经验来看确实如此，这点带宽确实不会对游戏性能有显著影响，但对AMD来说，减少一半的HBM 2显存则可以大幅降低成本及难度，毕竟目前的HBM 2产能还是不够多，制造工艺也相对复杂，这种新型显存在产能上是无法跟主流的GDDR5内存相比的。

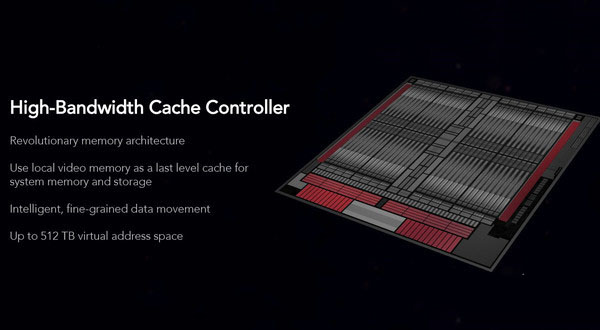

　　除了HBM 2显存之外，AMD在VEGA架构上还设计了异构内存架构及HBCC（High Bandwidth Cache Controller）高带宽缓存主控，后者是一种革命性的显存架构，可以把显卡内存作为系统内存的最后一级缓存来使用，最高支持512TB虚拟寻址空间。

　　HBCC到底有什么用呢？除了用于专业市场帮助3D设计人员提高工作效率，它还可以用于游戏中，《杀出重围··：人类分裂》已经支持HBCC，AMD之前演示过HBCC的作用，游戏性能最高可以提升50%，最低帧也明显改善。

　　不过HBCC内存要想发挥优势，需要开发商做出针对性优化，目前支持的游戏还比较少，尚待AMD大力推动，而在驱动程序中HBCC默认也是关闭的，需要手动启用。

VEGA架构其他新技术：最完整的DX12支持

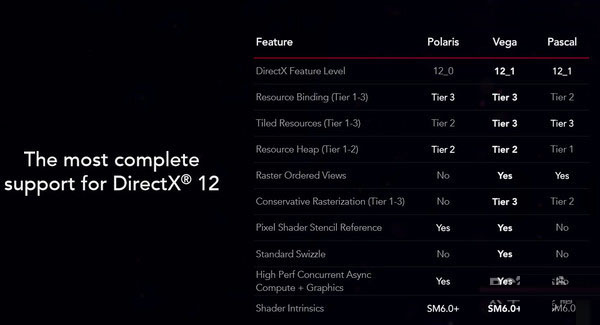

　　除了上述的新架构、新显存之外，VEGA显卡上还有其他新技术值得说说，第一个就是DX12支持，之前因为不能完整支持DX12.1而被NVIDIA的Pascal显卡奚落，不过VEGA64完美复仇了，AMD称之为目前最完整的DX12.1支持，即便是在每个可选的技术中，VEGA64也往往能支持到T3级别，领先于Pascal的T1-T2级别。

显示技术支持：最新HDR及FresSync 2

　　在显示技术上，VEGA64显卡相比目前的Polaris架构也有了更新，支持HDMI 2.0b、DP 1.4接口不说，分辨率可以上到8K 60Hz，并且支持最新的HDR。

　　值得一提的是，AMD今年初推出了FreeSync 2技术，在原技术基础上增加支持了HDR及LFC低帧率补偿，VEGA64显卡也不例外，它还在所有DP及HDMI接口上实现了HDCP 2.2及FreeSync支持。

　　与之对应的是，AMD在国内还会有捆绑促销，会赠送三星C32HG70QQC 31.5寸量子点显示器等产品的专属代金券。

●VEGA64显卡规格参数对比：HBM2显存带宽爆炸！

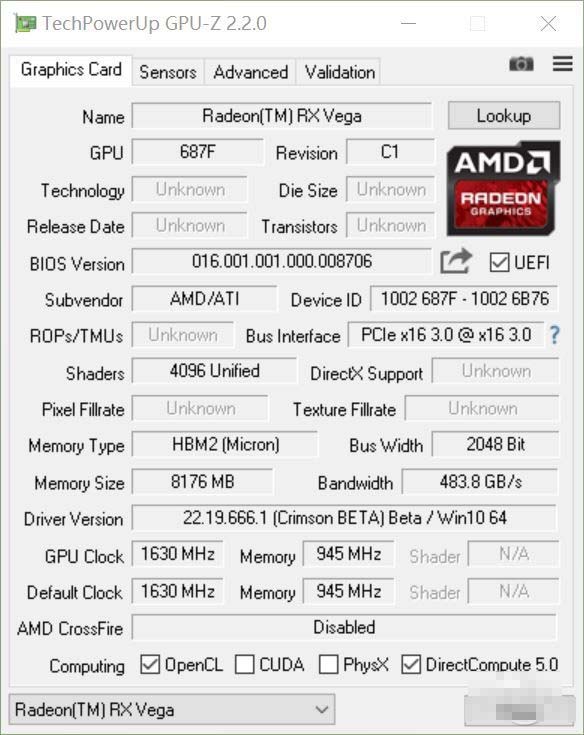

水冷版

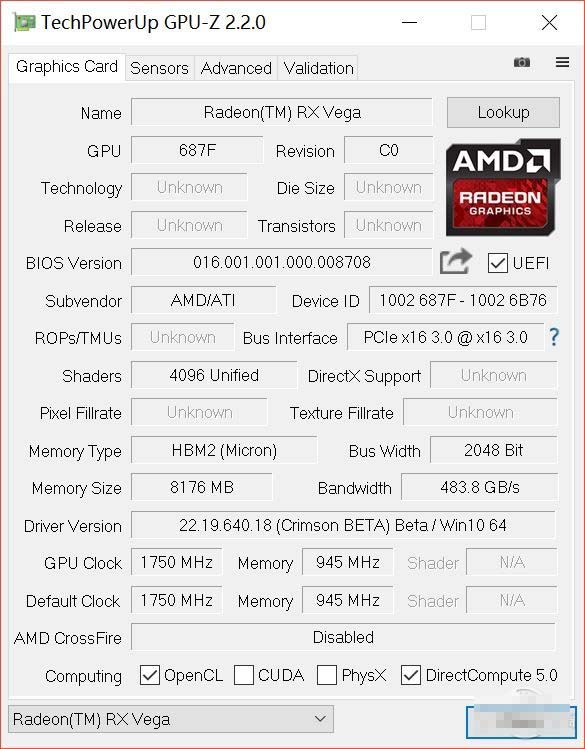

风冷版

　　由于是相同的核心，所以水冷版和风冷版除了核心频率以外，其他参数都是相同的。

　　当然了，这最新版的GPU-Z现在还有一大堆VEGA参数都读不出来，要等下一版才行了。

　　参数点评：VEGA显卡除了VEGA64以外，还有一个VEGA56的型号，理论上是由相同的VEGA核心屏蔽而来，所以规格参数会稍微低一档。

　　VEGA64的流处理器数量极大地增加，到4096个，纹理单元则是256个，比GTX1080的160要多了。首次使用了HBM2显存，显存位宽为2048bit（HBM1是4096bit），但是HBM2的显存频率则提升为1890MHz（HBM1为1000MHz），显存带宽就是HBM2显存的强项了，高达484GB/s（GTX1080为320GB/s）。而浮点运算次数也是单芯A卡之最，高达13.7T，矿工有没有很兴奋？纸面数据非常给力，性能是值得期待的。

　　再来看看功耗，水冷版、风冷版功耗分别为345W、295W，一点都不低，需知道GTX1080Ti的功耗也才250W，所以如果性能不达到GTX1080Ti的话，那这就有点虚了。
