迪兰VEGA56显卡全面详细首测：力压超公版GTX1070

　　随着两周前RX VEGA64显卡的发布，AMD反攻高端游戏显卡市场的战役已经发起了第一次冲锋，它的问世改变了AMD在高端显卡市场缺少存在感的尴尬。不过高端显卡布局不是一蹴而就的，AMD推出的VEGA64风冷、水冷显卡覆盖的是4000、5000+元市场，对战的也是GTX 1080、GTX 1080 Ti级别的显卡，AMD还需要一款拳头产品跟GTX 1070显卡竞争，这便是今天的RX VEGA56显卡。

迪兰 RX VEGA56

　　从上代的GTX 970到现在的GTX 1070，NVIDIA GeForce显卡中x70系列都深受游戏玩家欢迎，原因不外乎性能足够好（1080p通吃无悬念），同时显卡售价、温度、功耗控制得当，这些显卡最显著的优点就是各方面均衡，没有明显短板，这也是打造出游戏玩家满意的显卡的基础。

1、VEGA56和VEGA64之间的关系

　　AMD的VEGA64显卡我们之前测试中已经指出它的问题在于功耗偏高，成本也居高不下。对VEGA56来说，它的核心规模做了阉割，减少了8组CU单元，同时降至了频率，TDP功耗从之前300W以上降至210W，那么这一改变能不能帮助VEGA56显卡实现功耗、温度、噪音等方面的平衡而打造出一个属于AMD的爆款显卡呢？

　　要想回答这个问题，那就来看看我们今天的评测吧。

AMD RX VEG56显卡简介：

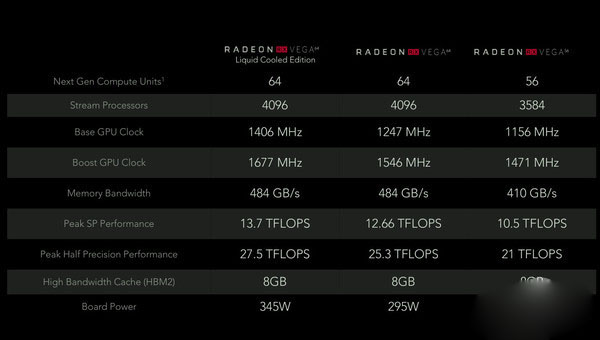

　　AMD RX VEGA56显卡的架构就不详细介绍了，可以参考我们之前的RX VEGA64首发评测，它也是基于AMD VEGA 10核心的，不过之前的两款显卡是完整版的64组CU单元、4096个流处理器单元，RX VEGA56则是56组CU单元，3584个流处理器单元，同时GPU核心频率、显存频率也有所下降，详细规格如下所示：

　　VEGA56和VEGA64是由相同的Vega10核心屏蔽而来，流处理器数量从原来的4096阉割为3584，核心频率和显存频率略微下调，其他参数都是一样的了，所以如果散热条件一样的情况下，基本上能根据上述参数大概估算出VEGA56和VEGA64之间的性能比例了。

　　由于频率的下调和流处理器的减少，使得VEGA56的整体TDP下降了许多，只有210W了，也算是架构不变的情况下降低功耗的有效方法了。

　　理论参数看完了，接下来看看拆解，我们拿到手的显卡是来自迪兰的公版VEGA56。

2、迪兰VEGA56赏析与拆解

AMD RX VEG56显卡赏析＆拆解：

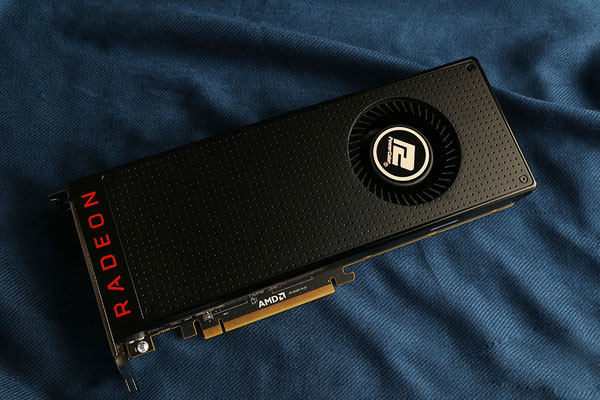

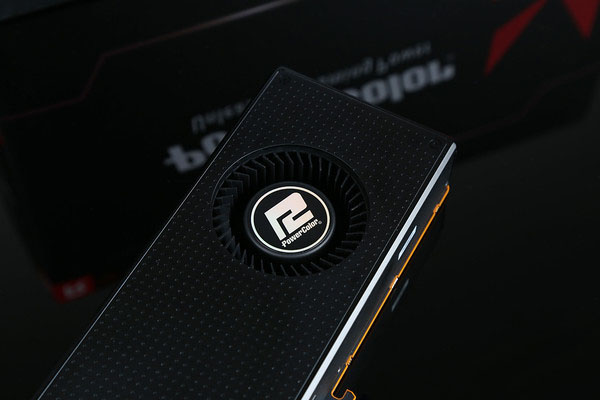

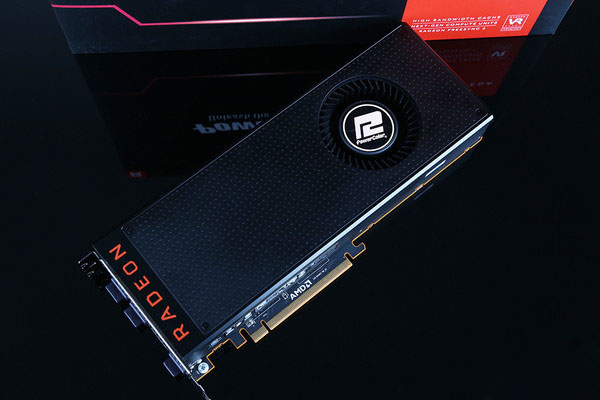

迪兰 RX VEGA56

迪兰 RX VEGA64

　　公版VEGA56的外观和VEGA64是完全一样的，所以可以初步推测是通过软屏蔽而来，也就是说还是有一定的可能性把VEGA56开核为VEGA64的...这套路AMD是相当会玩的。

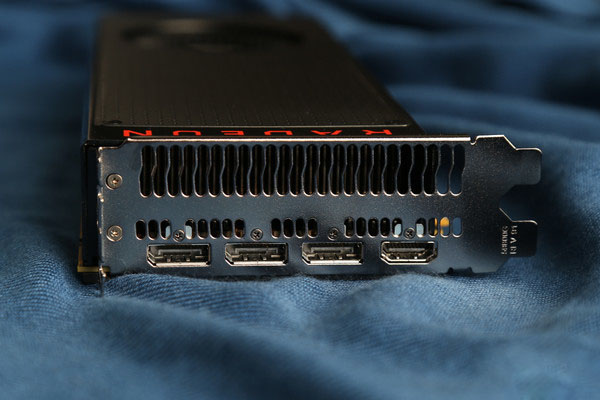

显示输出接口

　　输出接口方面配置了3×DP 1.4接口和1×HDMI 2.0b接口，分辨率可以上到8K 60Hz，并且支持最新的HDR。

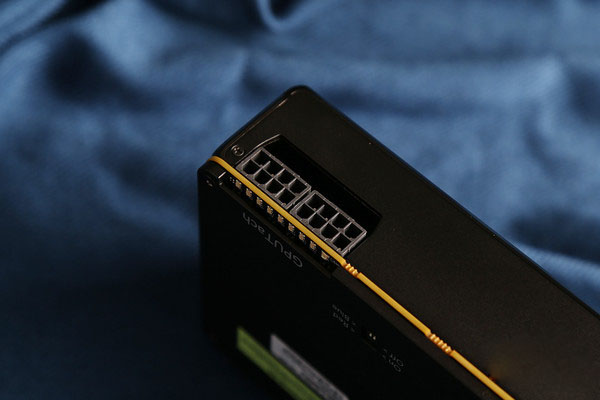

8+8Pin供电接口

　　210W的TDP，公版8+8Pin，稳。

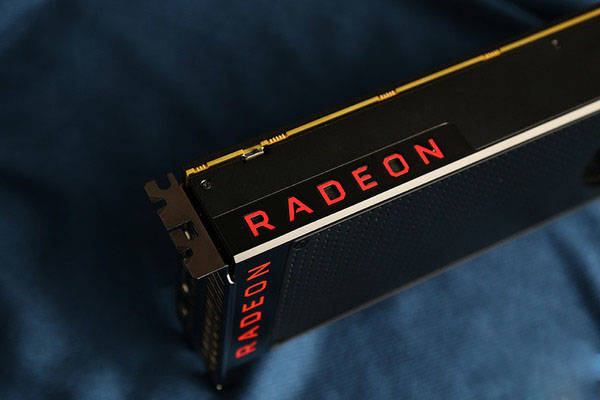

显卡顶部

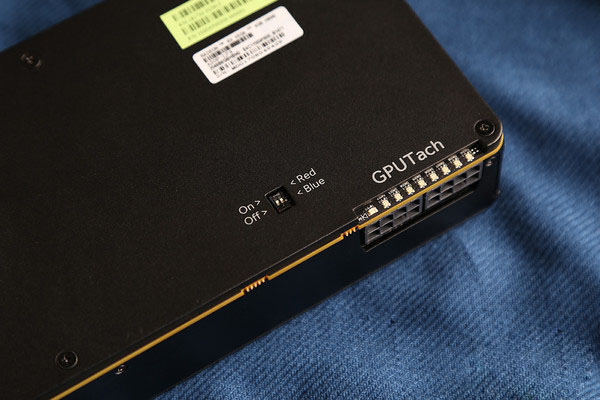

灯效开关

　　在背板处有灯效选项开关，不过把的尺寸有点小，不借助点小工具不容易开闭。

拆解部分：

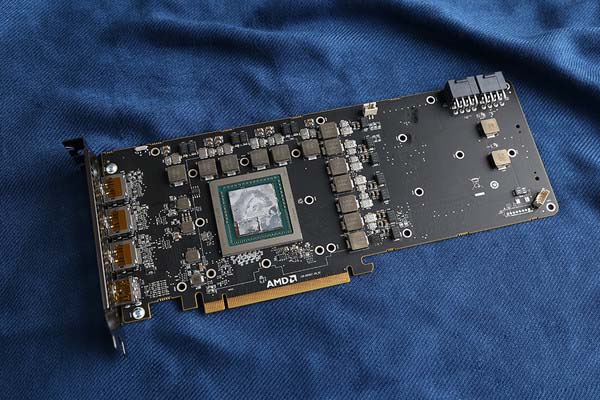

VEGA56 PCB

VEGA64 PCB

　　无论从哪个角度看，两块PCB的设计、布局、用料都是一模一样的，因此VEGA56开核的可能性就非常高了，起码公版批次和早期的非公版批次都基本上会是这样的设计。

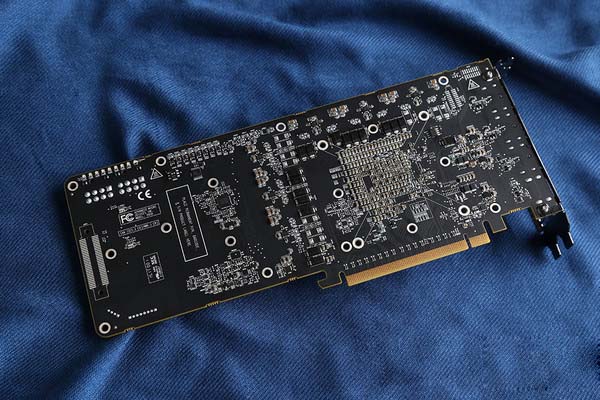

PCB板背面

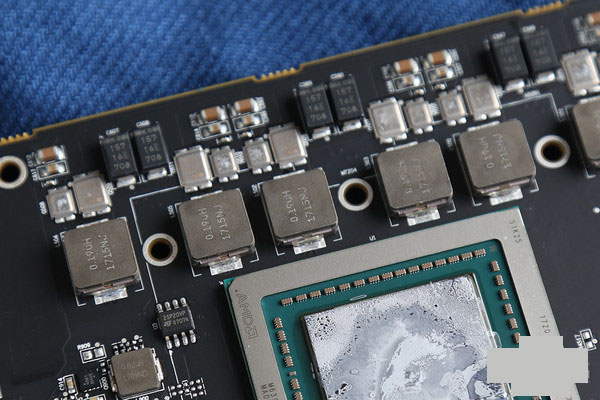

　　使用了HBM2显存的显卡和其他显卡还是有很明显的不同的，GPU四周并没有显存颗粒，取而代之的是四周的电感贴片。HBM2显存是和GPU封装在一起的，这样能大大缩短GPU和显存的物理位置，从而降低延迟、提升效率和带宽。

　　拆解小结：公版VEGA56和公版VEGA64的外观、PCB都完全相同，因此显然是软屏蔽而来能开核的可能性非常高，就看AMD愿不愿意把VBIOS放出来了。
