性能比肩GTX 1080 影驰RTX 2070大将显卡详细图文评测

大家都知道，全新一代的RTX 20系列显卡刚刚上市不久，全新的架构和工艺带来的性能提升有目共睹，而对画质有着显著提高的RTX实时光线追踪技术也首次在这一代的显卡上成为了现实。然而值得注意的是RTX 2080Ti和RTX 2080虽然性能强悍，但整体价格过高，主要针对4K分辨率游戏设计也意味着需要价格高昂的4K显示器，装机成本也就一再提高。而对于大多数预算并不是非常宽裕的玩家，性价比更高的RTX 2070则更加经济实惠，不仅拥有着不错的性能，全新“图灵”架构的特性也一应俱全。今天我们要和大家分享的就是这样一款来自影驰的RTX 2070显卡产品——RTX 2070大将，感兴趣的朋友千万不要错过了。

规格一览

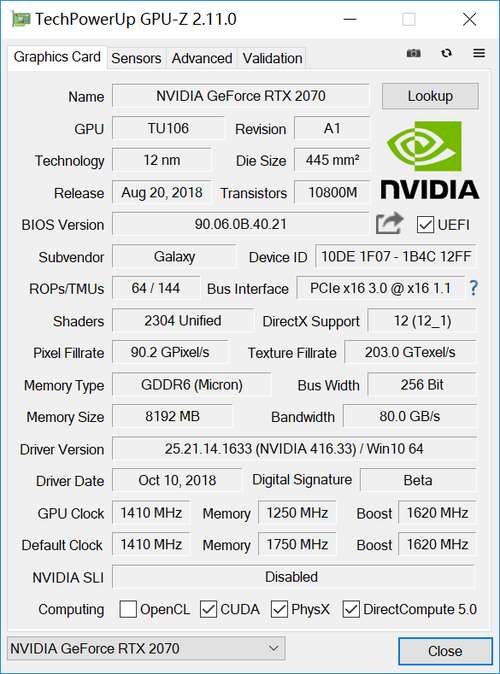

影驰RTX 2070使用12nm工艺制造的TU104-350 GPU核心，共2304个CUDA单元，为完整TU102核心的一半，约为RTX 2080Ti的53%。负责光线追踪的RT Cores 达到36个，负责DLSS计算的Tenser Cores达到 288个。显存方面使用了与RTX 2080相同的8GB GDDR6显存，等效频率达到14000MHZ，位宽256bit，GPU核心标准Boost频率达到1620MHz。TDP方面则只有175W。

外观细节

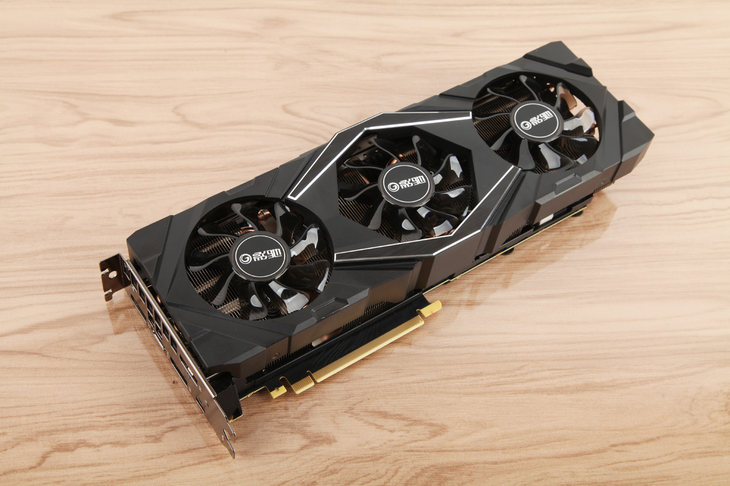

影驰RTX 2070大将采用了与RTX 2080Ti相同的外观设计，同样是三风扇布局和全黑的金属+塑料材质外壳。

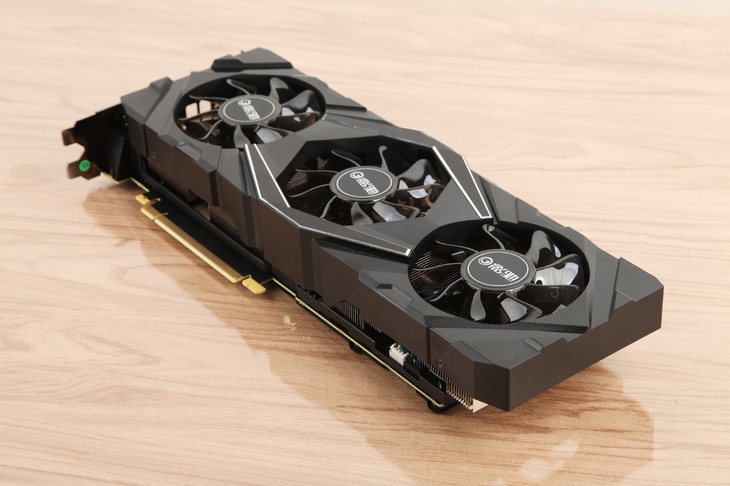

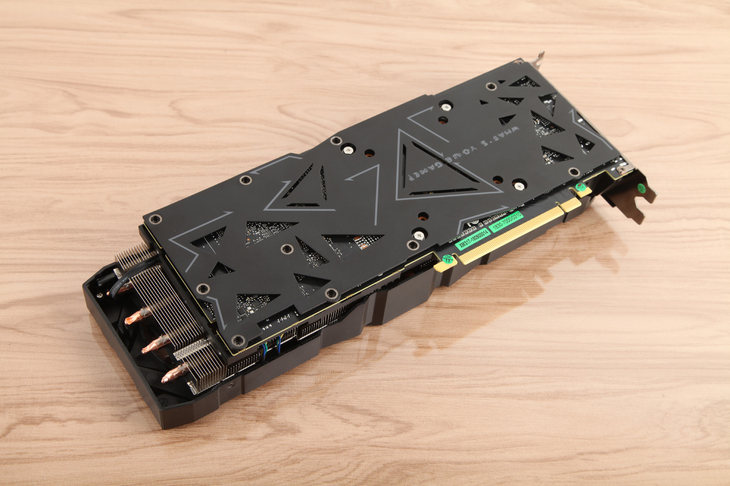

背部为镂空设计的背板，除了有效加强显卡强度之外，镂空设计也尽可能增强了散热效果。

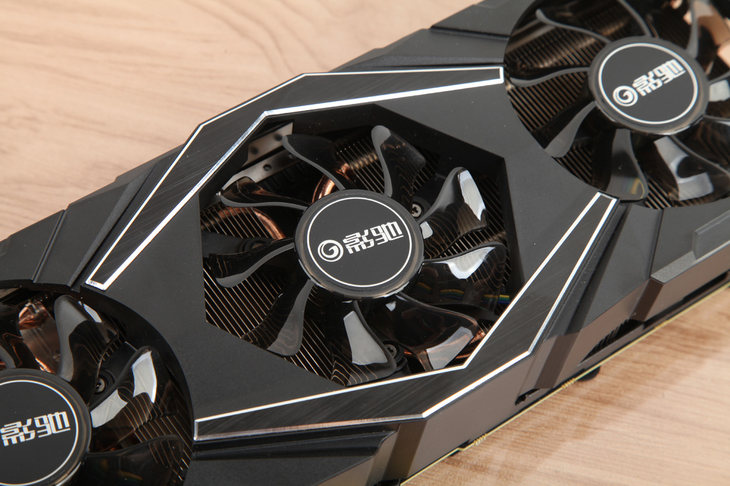

三枚风扇均采用亚克力半透明材质，特殊的形状可以一定程度上增强风量。

全卡长度达到318mm，属于相对“大块头”的一款显卡产品，在选购时需要注意机箱的兼容性。

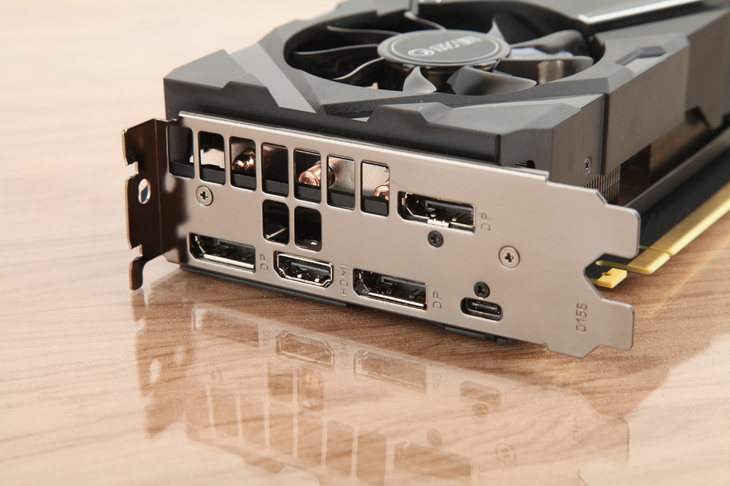

接口部分与公版产品保持一致，共三枚DP1.4接口，一枚HDMI2.0b接口，一枚用于VR头显的Type-C接口。

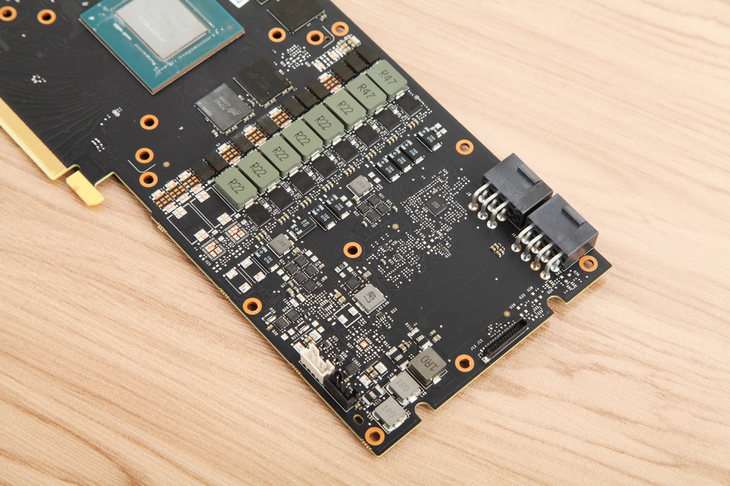

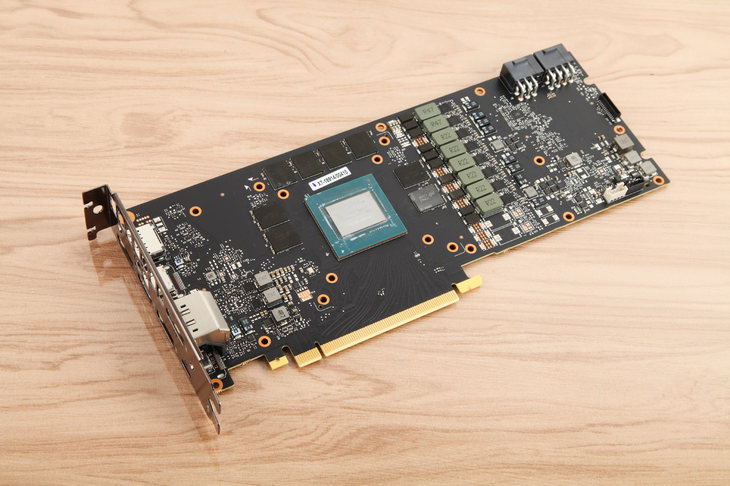

PCB板部分并没有采用公版RTX 2070那种18cm长度的迷你PCB，而采用了与RTX 2080相同的PCB设计，知识在供电方面有一定程度的缩减，不过8相数字供电对于这样一款TDP标称值仅175W的产品来说已经足够。

8+6Pin的供电设计略有些夸张。

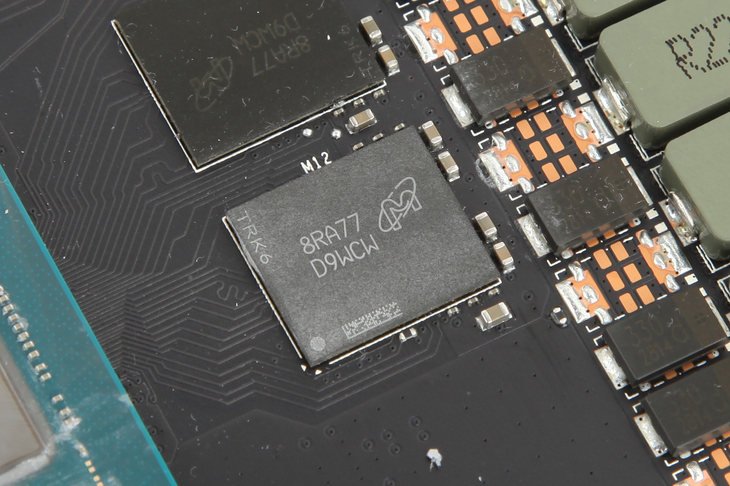

美光的GDDR6显存等效频率达到了14000MHZ，单颗容量1GB，由8颗组成共8GB的显存阵列。

测试平台介绍

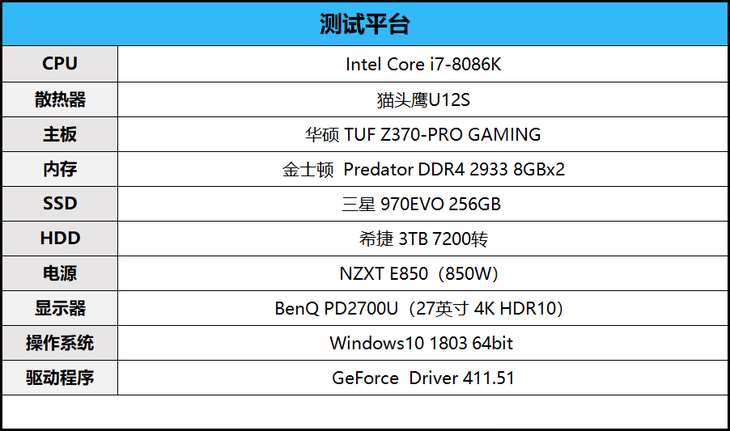

测试平台方面，我们采用了与RTX系列显卡首测相同的硬件配置，尽可能避免意外因素对成绩的影响。

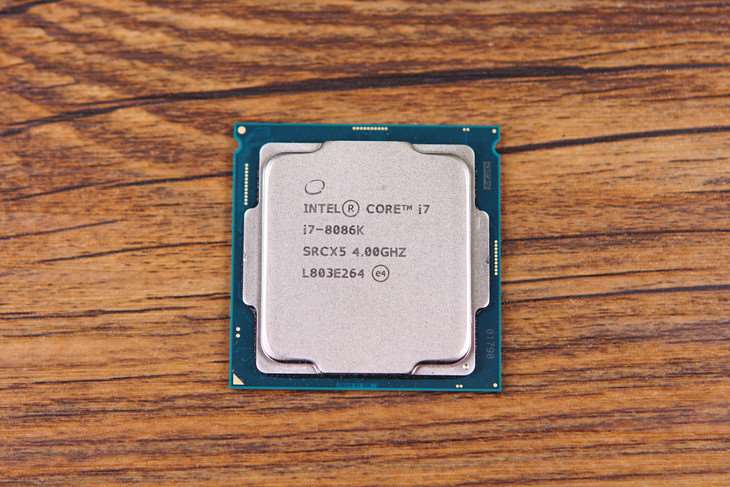

酷睿i7-8086K处理器采用Coffee Lake架构，拥有6个物理核心和12个线程，最高睿频可以达到惊人的5.0GHz，是目前游戏性能最为强悍的处理器产品。
