UG怎么刻字? UG使用模具设计刻字的教程

很多小伙伴在做模具设计时，经常会考虑到模板刻字，也就是模具追述性标志，我们就会用到模具刻字，今天小编给大家分享如何实现模具刻字；

1、首先我们打开ug软件，任意找一个模具的模板，我们进行对模板进行刻字，具体操作如图所示；

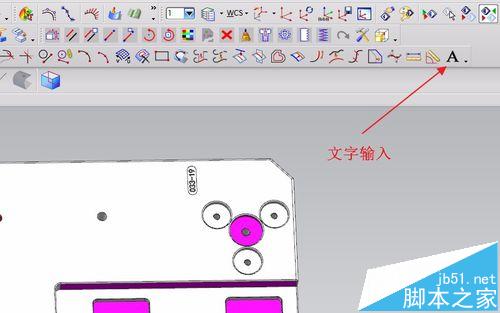

2、首先我们找到UG的文本输入，他是一个大写字母A，也就是文本输入，我们点击它，输入想要的文字；

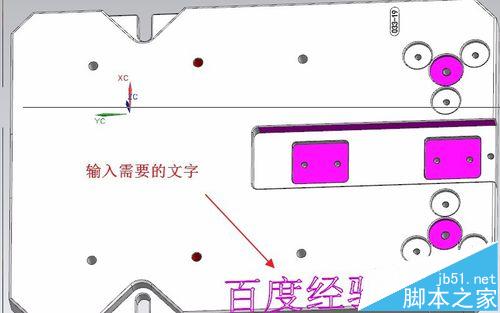

3、打开文本后再菜单栏中就可以输入我们想要的文字，在空白处输入，如图所示；

4、比如说：我们输入百度经验，这几个字，输入后自动预览，操作如图所示：

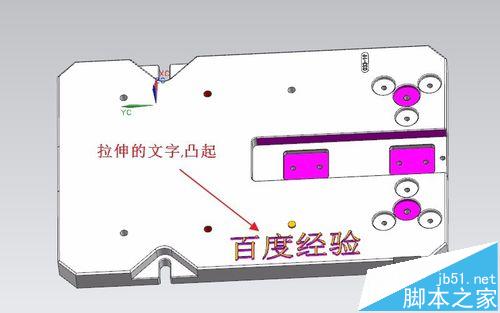

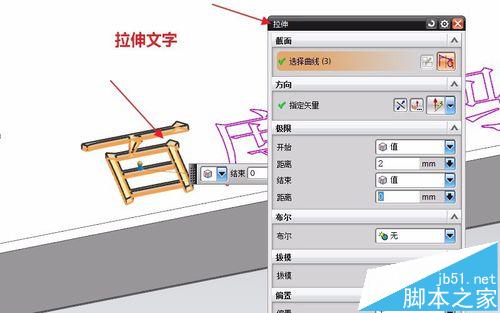

5、文字输入完成后，我们直接点拉伸，可以使文字突出，这就相当于多出材料，如图所示；

6、我们将菜单选择栏，也就是过滤器调整为曲线，进行全选，所有文字被选中，拉伸效果如下：

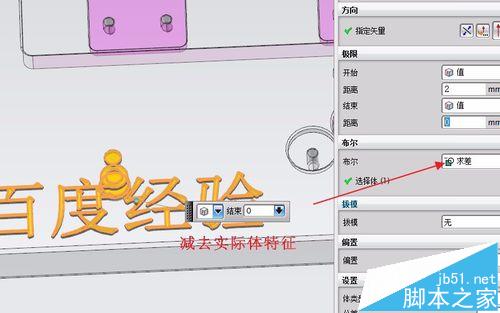

7、一般情况我们是减去材料，那么我们拉伸就需要布尔运算，直接选中模具模板，方向朝模板的方向，完成剪切材料，效果如下：
