Cam350软件可以把生成的gerber网板文件进行查看，编辑，一起来看看具体的操作步骤吧。

推荐下载：

下载CAM350软件，安装好后，双击桌面快捷方式，启动软件。

导入geber文件

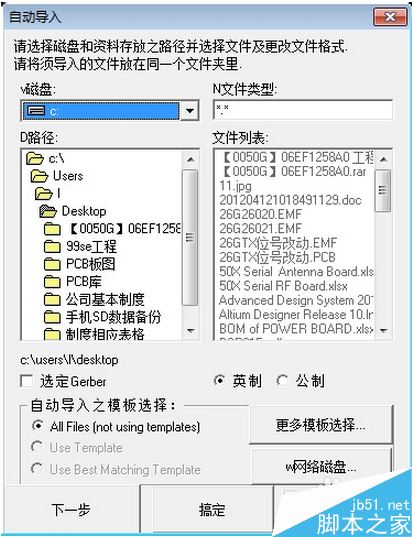

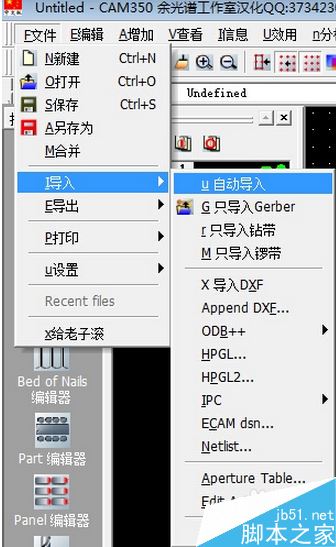

文件——I导入——U自动导入，打开自动导入窗口。找到geber文件，在右面窗口可以到geber文件。

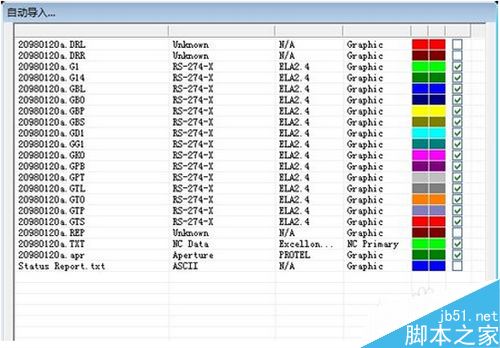

选好后，点下一步，可以看到自动导入的geber文件列表。

点完成后，开始导入geber文件，导入完成后在主界面窗口可以看到PCB版图。

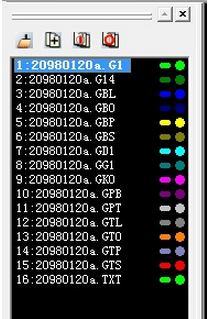

在CAM350软件中，如图所示，可以查看电路板的每一个层，双击可以切换到指定的层。

附上Gerber文件各层的表示

GTL---toplayer 顶层

GBL---bottomlayer 底层

GTO---TopOverlay 顶层丝印层

GBO---Bottomlayer 底层丝印层

GTP---TopPaste 顶层表贴(做激光模板用)

GBP---BottomPaste 底层表贴

GTS---Topsolder 顶层阻焊(也叫防锡层/绿油,负片)

GBS---BottomSolder 底层阻焊

G1---Midlayer1 内部走线层1

G2---Midayerr2 内部走线层2

GP1---InternalPlane1 内平面1(负片)

GP2---InternalPlane2 内平面2(负片) ...

GM1---Mechanical1 机械层1

GM2---Mechanical2 机械层2 ...

GKO---KeepOuter 禁止布线层

GG1---DrillGuide 钻孔引导层

GD1---DrillDrawing 钻孔图层

GPT---Top pad Master 顶层主焊盘

GPB---Bottom pad Master 底层主焊盘
