华硕主板BIOS升级过程(图解)

2020-07-16 19:04:26

字体：大中小

来源：转载

供稿：网友

　　主板上的BIOS一般由AWARD和AMI供货，其BIOS都具有PNP（即插即用）、APM（节电）、支持BIOS软件直接升级、调整RAM速度、支持光驱启动等功能。

　　由于BIOS重要性，当它升级到新版本后，主板能获得更强的功能，识别更多型号的设备（CPU、光驱、硬盘等）。

　　BIOS使用的载体一般由Intel和Winboard供货，这两种BIOS的载体所用的电压有所不同，采用Intel的BIOS载体的BIOS正常工作是在 12V电压下，而采用Winboard的BIOS载体的BIOS正常工作是在 5V电压下。

　　因为更新BIOS时只需使用 5V的电压，如果主板使用的是Intel的BIOS载体，则在主板上会有一个更新BIOS的跳线，当需要更新BIOS时要把此跳线帽从连接 12V电压的一端跳到另外用来连接 5V电压的一端，这样才可以更新BIOS。而如果主板采用的是Winboard的BIOS载体时，则您不需要打开机箱便可直接更新您的BIOS。

　　华硕系列主板具有功能强、兼容性好、质量高等特点，和一般主板BIOS不同的是，华硕系列主板配有专用的BIOS更新程序（flash），比一般的更新程序要好用的多。flash有三种：Pflash.exe、pflash2.exe、aflash.exe，这三个程序都是用来更新BIOS的，但是不同的程序所针对的BIOS不同。Pflash.exe用来更新容量为1MB的BIOS，Pflash2.exe用来更新容量为2MB的BIOS，而aflash.exe可更新这两种容量的BIOS。

　　下面就来介绍华硕系列主板BIOS更新的方法。

　　（一) 升级前的准备工作

　　（1）首先，你应确定主板的型号，例如TX97-LE,一般主板说明书上会有明确标志，另外也可查看开机画面来确定；其次要获取BIOS升级文件，可到华硕公司的主页中下载最新的文件。最后要获取华硕专用的BIOS更新程序Pflash.exe，一般在其驱动程序光盘中，也可到华硕网站下载。

　　（2）制作BIOS升级盘：用DOS命令“FORMAT A：/S”制作一张不含有autoexec.bat和config.sys文件的系统引导软盘（开机盘），将flash更新程序和下载的BIOS升级文件复制到此引导盘上。

　　（3）设置主板跳线开关：该项可查看主板说明书，看是否需要手动跳线。如果需要，须关机，双手放去静电后打开机箱，参考主板用户手册，将主板BIOS从保护状态改为可写状态（即引导块可编程刷新状态）。
（二) 升级BIOS的具体操作

　　下面以pflash.exe为例进行详解，用上述制作的引导盘引导系统后，运行pflash.exe，进入程序的主菜单：

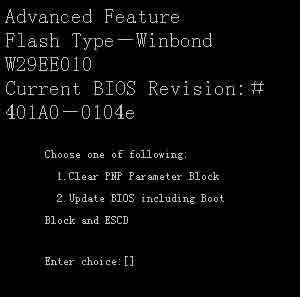

　　在此，程序列出了主板Flash ROM的类型和当前BIOS版本号。先选择以文件形式保存当前主板的BIOS内容，以防不测；再选择进入高级性能菜单：

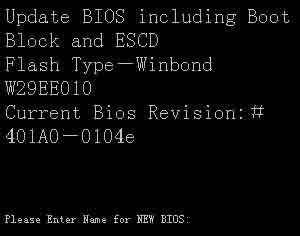

　　选择即进入BIOS的升级菜单：

　　输入BIOS升级文件的名称（须完整名，包括.*的结尾）后按回车确认。经过再确认后，即开始了将升级文件写入主板Flash ROM中。此时，屏幕上有同步的刷新进度。

　　完成后程序会提问"Do You Want To Program Again[Y／N]"，表示是否需要进行再次刷新操作？此时可根据需要回答是否继续（一般情况下无需继续）。

　　[注意]如果系统未提示已经成功地完成刷新过程的话，此时一定要选择[Y]再次重复上述操作，直到刷新成功为止。如果此时重新引导系统的话，主板从此将不可再引导。切记!

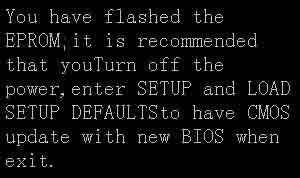

以上操作都完成后，程序会提示“用户已经刷新了主板的Flash ROM内容，建议用户关机，再次引导系统时，进入系统的BIOS设置程序，用LOAD SETUP DEFAULTS(加载默认的设置内容)来用新的BIOS将CMOS内容升级”（如下表）

　　在关机后重新开机引导系统之前，先要将主板上的跳线开关Boot Bolck Write跳接为[1－2]脚短接状态，使主板恢复到BIOS写保护状态。如果没有跳线，这一步可省略，直接重启。

　　重新开机，进入BIOS设置，选择【Load Setup Defaults】项来启动新的BIOS。然后再按照个人喜好进行个别参数调整设置，最后保存设置，重新启动。

　　此至，整个主板BIOS的版本升级过程全部完成。

　　附：华硕系列主板中有部分主板支持两种电压写入，即12V和5V，它们通过主板上的BIOS写保护跳线来设置（即设置电压），处于写保护状态为5V，未处于写保护为12V。在12V状态下，可以进行上面的操作，而在5V下不能进行上面的操作，但可以直接执行主菜单的[2.Update BIOS Main Block From]。

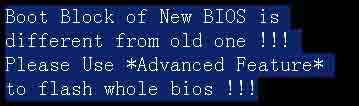

　　如果新版BIOS文件要更改Boot block（开机引导块），则当执行[2.Update BIOS Main Block From]时会看到下面的警告提示:

　　这就要选择主菜单的[3.Advanced Feature]，再选[2.Update BIOS including Boot Block and ESCD]进行升级。如果没有看到上面的警告信息，则表明新版BIOS无需更改Boot block，也就无需更改BIOS写保护了。另外还有一个好处是，当升级失败后，可以用下面的"利用BIOS Boot Block引导块"的方法修复BIOS。

　　华硕主板BIOS的写保护设置：华硕系列主板BIOS的写保护跳线一般都在主板的左上角（靠近Flash ROM芯片，一般为JP5），将跳线开关Boot Block Write跳接为[2－3]脚短接，则处于可写入状态，将其跳接为[1－2]脚短接，则处于写保护状态。

　　注意事项：

　　尽管BIOS的软件功能简单实用，但容易造成灾难性事故或者有些软件不能运行，所以建议对软硬件认识不足的用户不要轻易尝试。另外，在更新过程中需要注意以下两点：

　　1、如果进入PFLASH.EXE程序的第一个画面后，Flash Type的类型是unknown，那么说明这个EEPROM的芯片不能被写入升级，或是不支持PNP BIOS，因此无法用BIOS的更新程序来更新BIOS。

　　2、如果在更新BIOS的过程中遇到困难，不要关掉电源或是重新开机，只要再重新更新即可。如果问题仍然存在，须将备份在磁盘上的原有BIOS重新写回去。如果BIOS的更新程序不能成功完整地完成更新动作，请您借助其他的主板重新烧录一颗BIOS。
