AMD架构主板中常损元件“关于ATTP1之我见”

　　ATTP1这颗八脚元件，经常在K7的主板上使用，而这颗元件损坏的机率也是不小的，下面我就介绍一下此元件的原理，以及其发生故障后的解决方法。

　　ATTP1是台湾钰硕公司生产的一颗有监控功能的芯片，其提供了独立的温度监控功能，当温度超过设定的数值时，就会自动的切断电源，停止整个系统的工作，以达到保护CPU的目的，几年前炒得火热的K7CPU的烧不死功能，就是由这颗元件来实现的。由于这颗元件连接着PSON#信号，所以如果该元件不良的话，会引起不上电，或插ATX电源后自动上电但全板无复位等故障。

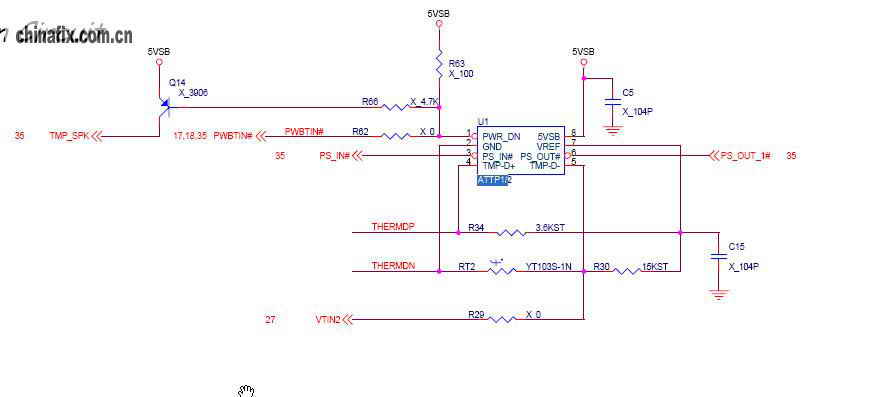

　　下面贴出此元件的引脚定义图，以及在主板上的应用的具体电路图。

　　由这两个图我们可以看到主板的PSON#信号，由ATTP1的第3脚输入，第6脚输出，第4，5脚则为温度监控信号，与CPU座内的热敏元件相连，以达到侦测温度的目的。如果CPU温度异常升高，ATTP1感知后，便自动拉高PSON信号到5V，从而达到使ATX电源停止供电的目的。以此来停止CPU的工作，达到保护CPU的目的。但由于ATTP1与PSON#信号密切相关，所以如果ATTP1本体不良，就会使PSON#信号被错误的拉高或拉低，所以也就引起了不能上电，或自动上电的故障，所以如果我们在维修有ATTP1的主板时，如果发现不上电，或自动上电的故障，其它常见的相关测试点都没有故障的话，我们可以试着更换ATTP1来进行解决。但由于ATTP1不易购买，所以如果损坏了，也找不到替换的原件，这是大家比较头疼的事，不过我们可以分析一下ATTP1的工作原理。其实多数情况下，这个所谓的烧不死功能，我们并不需要，对于我们维修人员来说，用最小的成本，保证主板能正常使用，这才是重要的，所以我们对于温度监控这个功能大可以不用理会，只关注3，6脚的PSON#信号就可以了。由示意图可以看出，PSON#由3脚进，6脚出。如果我们放弃监控功能的话，完全可以将ATTP1摘掉，将3，6脚短接，去掉ATTP1这个监控模块，使PSON#直接与ATX通联。就可以解决由ATTP1引起的不加电或自动上电故障。
