什么都不懂，也能修主板

2020-07-16 18:56:54

字体：大中小

来源：转载

供稿：网友

　　刚开始学修主板的，看过焊接技巧版后，加上论坛里的一些帖子，应该对主板有一定的了解了吧，现在是否可以动手维修了呢？尽管对主板原理还不清楚，我想也可以开始修一部分主板了，按照下面的一些简单方法，除了可以修好一些以外，对理论学习还是有帮助的。

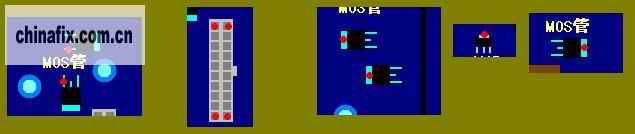

　　这是某型号主板的简化外观图：

点击切换原始大小/缩放

　　电脑公司拿来的主板，都是那些鸟装机员抱来的，你就别指望它给你一一介绍主板什么故障了所以，一片主板拿到手里，我首先就量这些红点的对地阻值或二极体值，其实这些红点有些已经重复了，比如ATX，两头共4个点，其实我想量＋12V、＋5V、＋3.3V的对地阻值，说实话，到底哪边是3.3V，我也懒得去记，反正很快就量好，呵呵

　　第一个的红点是MOS管的S级，主板上什么1.5V啊、2.5V啊好像一般都是此腿输出的，量对地应该可以大概判断一下桥芯片上的情况，没有小值就可以，如果要问一般多少为合适呢？我不知道，估计没标准答案。

　　第二个ATX刚说了一下，有时候你量3.3可能会量到很低的值，也许是正常的，很多板都是，如果量5V短路了，如果没别的明显短路的话，建议取下I/O后再量一下，，，，5VSB的点也量一量，就是左边一排孔从上往下第二个孔，如果才接触主板，记得认这个ATX座子的形状，别刻舟求剑就好

　　第三个图的红点点，一定要量的，一个点是对CPU供电的来源12V/5V，不一定是和ATX20孔的插座相连的，另一个点就是CPU电压的测量点（其实不是：），只是直流电阻值上可以说是相同的），这两点如果有短路，肯定是不要强行上电的好，理由有二：1，你不一定天天都修设计完善的品牌板：2，你未必有很高的水平－－－高手看了都在笑话了

　　还有那，两个红点之间不要低阻，否则－－－－－－－我不言语，自有言语，切记切记

　　如果想知道那个管是上管，那个是下管：下管至少有一个是脚接地的！

　　后面的两个红点是很多板上3VSB的产生点，最后一个图：有些管不是MOS管，也是这种外形，它的输出电压是散热片输出的，可能有什么内存电压、3VSB待机电压等，别短路哦，3.3VSB短就可以宣判SB挂了，少有别的坏的，如果你不信，仅可取I/O、门电路等来试试，练练焊工也不错

　　好了，你现在可以计划通电测试了...........尽管短路不一定真没有

点击切换原始大小/缩放

　　所有主板维修以前，都要外观检查的，还有电池啊、跳线啊、清空coms啊.............

　　装上假负载，这个建议一定得买一个...插上DB卡，接上电源，在按电源开关以前，摸一下主板上的南桥和挨欧，没什么温度的话，拿起你的廉价万用表，量一下PCI的A14，）如果不知道A14在哪里，就上网搜一下PCI的有关介绍），就是3.3VSB，不过我从没量过，因为我的卡可以直接看到这个电压。想买这个卡的，我可以介绍给你们卖家，呵呵广告了，不过不是我卖，也没提成，方便初学者而已！！

　　没问题的话，就按电源开关吧，如果电源可以一直加上不断，就要看一眼复位灯是什么表现，同时你的手就要上主板摸，看有没有什么的地方发热的，感觉一切正常的话，就要再次拿起你的廉价万用表，来量主板上的电压了，第一个要量的，就是CPU电压，主板CPU座子旁边有几个大电感，找那几个一模一样的，就量它们的公共端，根据你的假负载，这个电压可能高低不同，但一般在1.45～1.85间（P4的)，然后再量另外的所有MOS管的散热片和S级电压，不管这些电压是什么，不外乎下面几种值：12v、5v、3.3v、2.5v、1.8v、1.5v、1.25v，实际会有一点点误差，比如5v是4.95v，2.5v是2.6v，1.25是1.3等，12v一般出现在声卡那里，1.25v几乎都在ddr插槽的外侧排阻上

　　电压没什么问题，再看看14.318、32.768这两个晶体的两个脚的电压，不能一样高，也不能太离谱，具体多少，好板量个几片，就知道规律了，没什么标准电压值的

　　如果主板不能通电，我们分两种情况：1，没3.3VSB，看看待机电压电路1117、1084等，也有的板就两个二极管串联来降压5VSB来得到3.3的，只要南桥不短路，这个电压100％可以修出来；2，其它原因，只有两招，换32.768及其外围元件，换IO，当然，你会跑线路的话，还有很多东西要检查的，那就属于懂的人了，这里不说

      如果是通电立马就断电的，主板上有短路了，楼上那个菜鸟已经说过了，红点有低阻，很多就通电立马断电，找那些短路的东西，只能指望你的基本工了

　　上电后，如果有某个电压不对，比如某MOS管的S级电压是0.8V那样子的，不是我们上面说的那几个电压值，换这个管先！什么都不懂，可以修主板，其实你会换这几个管就可以修好很多了，主要在北桥和内存旁边的那几个

　　如果换了MOS管，电压还是起不来（电压升的很高的几乎没见过），而且它的输出也没什么短路的，起码感觉上没什么短路吧，可以试试跑管子的控制级（G级、栅级）的线路，如果了解运算放大器的话，还好办一点，看看它的反馈呀什么的，什么电流、电压串并联负反馈，都看一看，建议了解一下LM345.稳压元件TL431那样的元件的简单原理，这里就不说了...

　　复位的情况，无遇到最多的是CPU电压问题和IO问题比较多点，CPU电压，先只把握几个供电管判断和电源IC的代换就可以应付一阵了，至于外围线路，就连一些老师傅也有头痛的时候。IO问题，一个字：换！
     至于时钟影响复位，表量一下一些资料上的CLK点就可以了，南桥缺少时钟是不行的，到南桥的几个时钟一般都是1点几V，不敢说都绝对一致，至少也不能相差太多。当然还有32.768除了影响开机外，也会影响到复位的，检查它，晶体代换和晶体外围元件的代换，别的办法没有！有好设备的人就可以开心了

　　上CPU内存后，主板不跑数，如果没有什么好仪器，还真不好修，我个人觉得，跑FF和00，最难判断的是问题到底出在哪一块，是CPU、北桥这边呢还是南桥、BIOS这边，或者是供电质量不好，或者什么什么的，且先不理睬，我们可以做这样几件事

        1，CPU的供电管的温度是否偏高或温度明显不一致，有问题可以考虑电压控制IC

        2，CPU座子得仔细检查检查，揭开座子，看看里面得铜片是否有一些不顺眼，或者压压CPU或北桥在开机来判断这里是否有空焊和接触问题

        3，一件痛苦的事，量各地方的AD线的值，大家论坛里找帖子看去........

        4，还有就是比较简单的工作了，说简单只是指没什么好理由，操作起来还是考验基本工的：换IO和刷 BIOS，我觉得很多问题也出在这里，IO换的没问题？BIOS肯定刷好了？

        如果主板可以跑数，但点不亮，或可以点亮但自检画面半途死机，或自检完毕，进不了系统，它们都可以刷个BIOS先，毕竟这都是很多老鸟说的圣典。当然，这里面有些情况是要检查IO接口的

         什么都不懂，也要修主板，这些修估计可以修好30％的板子了，练习数月后估计可以到50％，论坛里再看看那些高手的帖子（比如我师傅），加强理论知识，70%修复率还是没问题的
