此主板到手时的故障为全板无复位，查PWM芯片ISL6312的VRM_GD没有输出，自然南桥不能出复位信号，所以全板无复位，然后查VRM_GD的来源，因为只有在Vcore正常的情况下，VRM_GD才是高电位的，此板的Vcore电压没有，于是查Vcore发出的先决条件，量测VTT电压，发现只有0.9V左右，而标准上这个电压应为1.2V左右，如果低于这个电压，PWM是不会工作的，自然也不会有Vcore和VRM_GD信号发出。
查转换VTT电压的MOS管，发现其D极只有0.9V。而正常的板，D极电压由V_1P5_CORE这个电压供给，于是沿这个线路查产生V_1P5_CORE电压的MOS管Q84（50N03）首先看Q84的D极，有1.8V的电压，这是正常的（这个管在转换V_1P5_CORE电压的时候，其D极的电压是与内存电压一路的）。量G极有3V多一些的控制电压，而S极输出却只有0.9V。估计是这个MOS管本体不良，先换掉再说，更换上一个新的50N03之后，故障还是和原来一样，拿来一块好板对比，发现在好板上Q84的G极电压应为4V多一点，看来是G极的电压输出不够，以致Q84工作不正常，不能正确的输出V_1P5_CORE电压。
接着查G极的控制电压，发现是由LM358这个双运算放大器来提供的。与用来给Q84提供控制电压的脚位有4、5、6、7、8脚，其中8脚为9VSB输入，7脚是给Q84提供控制电压的输出脚，6脚为反馈脚与Q84的S极相连，用来监控输出的电压是否正常，5脚为VREF电压脚。4脚为接地。逐一量测之后，发现5脚的VREF电压不正常，只有0.9V，而正常的VREF电压应为1.5V，即与Q84的S极输出的电压等同。
而后沿着LM358的第5脚查相应线路，发现这个脚的电压是由MS-7G的第25脚输出，线路上有一颗C37（1000pf）滤波，然后经一个R34（103）的电阻后，由C38（1uf）的电容滤波后，供给LM358的第五脚。而后量测相应的电压，发现MS-7的25脚是可以正常输出1.5V电压的，但在经过R34这颗电阻后电压就变为0.9V了，量测R34的电阻，为10K，与103的标称一样，看来电阻没有开路。而这个线路上也没有别的原因了，看来应该是C38这颗电容漏电，引起1.5V的电压被拉低到0.9V。直接摘下C38，R34上的电压恢复为1.5V，主板上的Vcore电压也正常了，于是换上一个新的1uf电容。重新加电试机，此板修复。

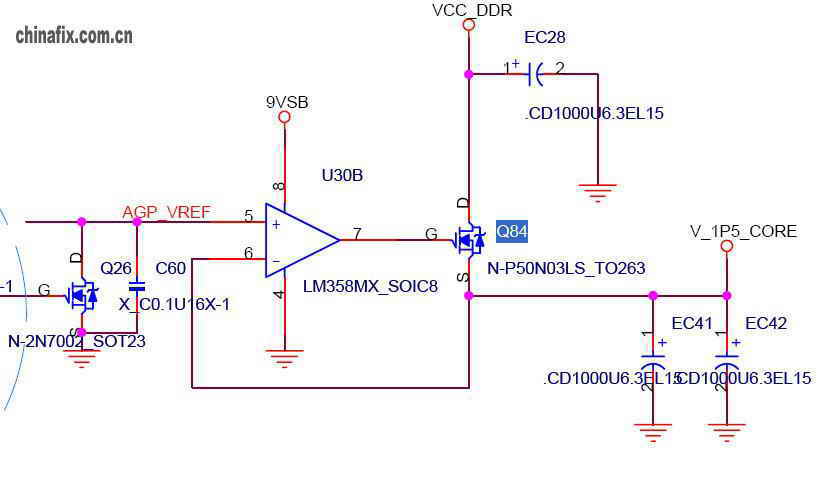

相关电路如下：
