MS-7244自动上电故障一例

故障现象：主板自动上电不复位，且关不了电。

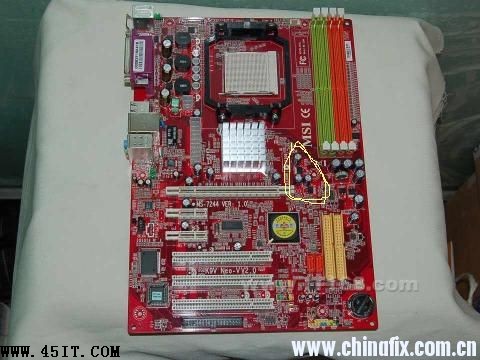

维修步骤：拿到主板看到电容爆了2个（这3个电容超喜欢爆，暴2―3个就会不跑 码）

  换后故障依旧，上假负载后测无内存电压和CPU 电压。测内存上管MOS1的D极有5V，G极为0V，下管的G极也为 0V。控制这两个场馆的IC是W83321G，测1脚为 5V，5脚为 5V 这些都正常，测7脚为 0V 不正常。

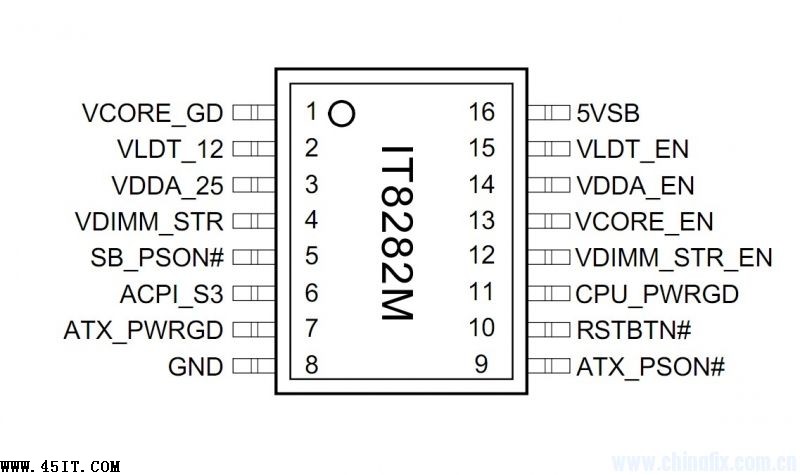

  跑7脚线路，它与一W04的三极管的C极相连，测B极居然为5V高电平，这样就把7 脚电压拉地了。我拆下WO4后，内存电压正常，但依然不复位。跑W04的B极线路到一 472 的电阻那里，这时CPU风扇架挡住了我，拆下CPU风扇架我才看到下面有个 IT8282M（此时我以预感可能是它坏了）。472电阻一端接5V，接W04的B极那端同时还接着另一三极管T04的C极。查看了472电阻5V那端， 觉得没什么问题。再测T04的B极为0V，跑线其B极通过一10欧的电阻与IT8282M的12脚相连，测12脚无高电平输出。

因为能通电，所以直接更换IT8282M。换后不再自动上电， 也复位了，再测12脚有5V电压输出。上U,内存，显卡正常亮机.]

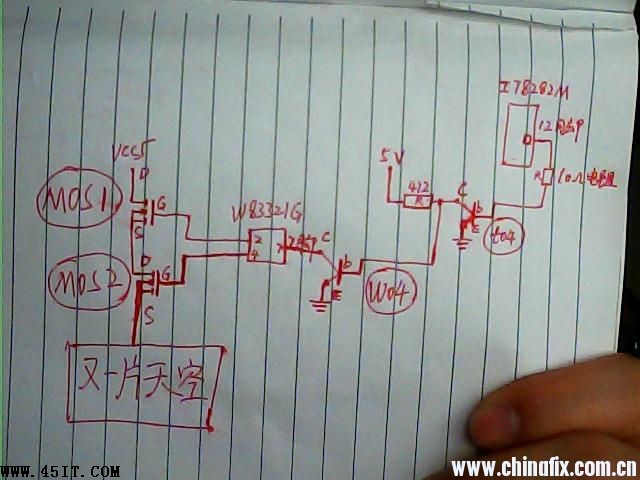

后续：因为IT8282M损坏，主板才自动上电且关不了电，也导致其12脚无高电平输出，未能通过T04的导通让加到 W04的B极的5V高电平拉地，从而导致W83321G的7脚电压被拉地，使其不能输出MOS1和MOS2的控制电压，所以无内存电压，继而无CPU电 压，因供电不正常而不复位，下面是手工画的简图。
