映泰945PL内存供电偏高维修一例

2020-07-16 18:49:27

字体：大中小

来源：转载

供稿：网友

第一次见到二代内存电压升到3.17V还能运行的主板，特发上来供大家共享一下。主板是映泰945PL- A7B的，客户本来是到店里来换内存的，说是原来的内存不稳定，于是给了条1G/667的给装上去了，开机运行一会儿蓝屏了，关机拆内存，一摸非常烫手。于是查内存供电，果然相当不正常

量64脚电压3.17

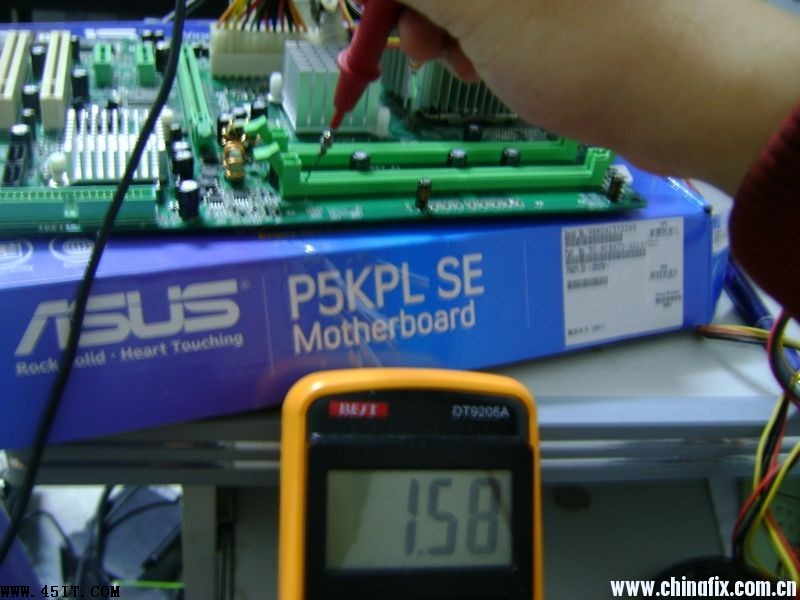

量1脚参考电压1.58V

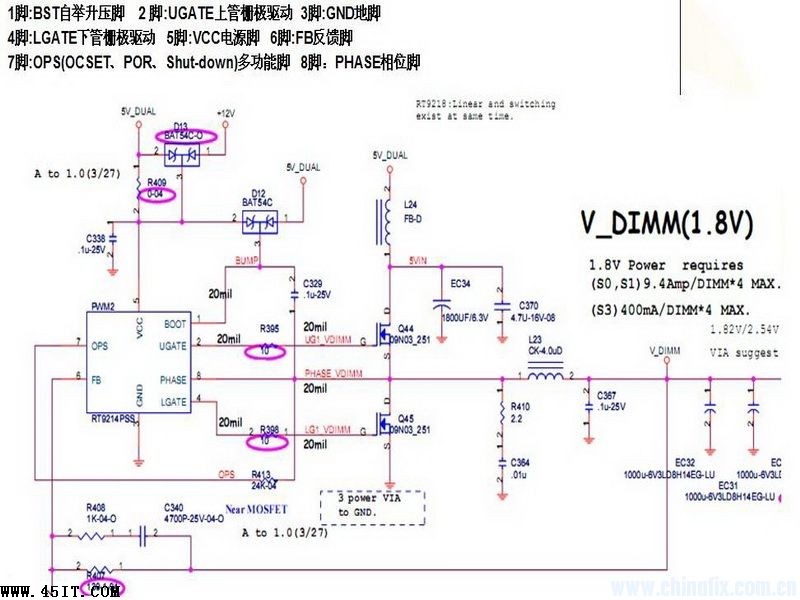

查旁边的供电电路，是RT9214+两个场管组成。典型的二代内存单相供电电路。

查上管D极5V，正常，供给内存的S极3.17V（二代内存的正常供电是1.8V)由于电压差别太大，怀疑是RT9214故障，于是换了个更换RT9214,再测量内存供电。

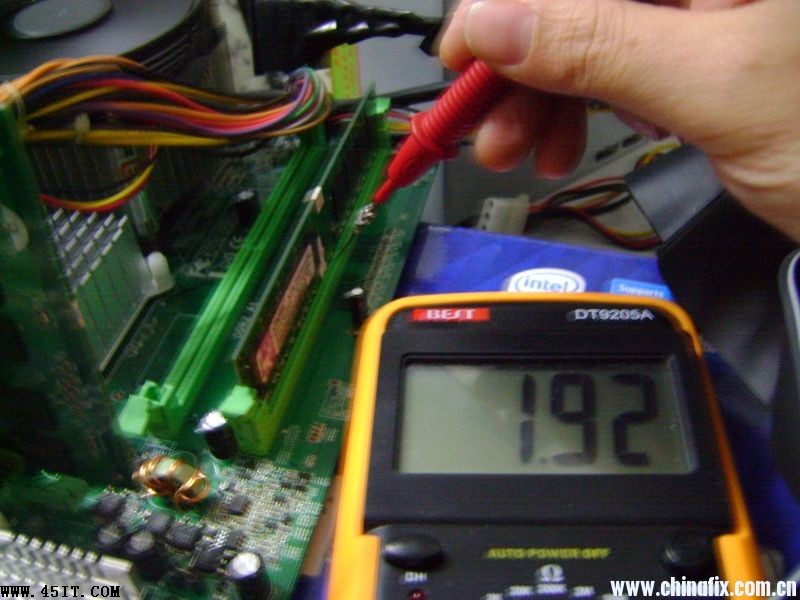

1.92V（查看了BIOS，里面的内存供电是可以调整的，最低的就是 1.9V了）应当是正常。

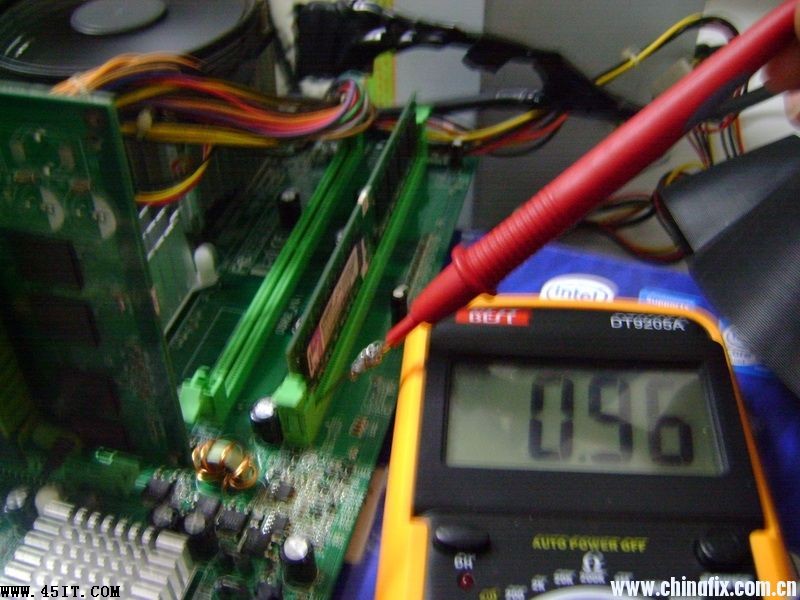

参考电压0.96

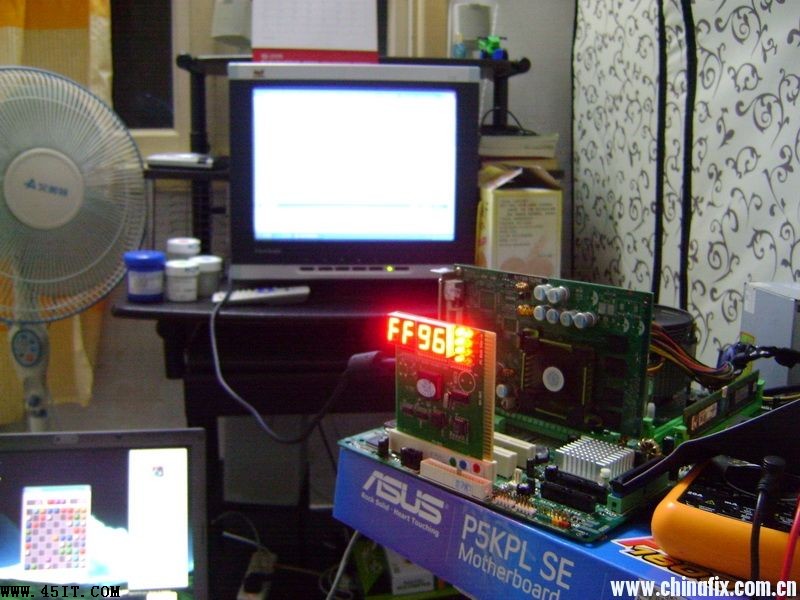

开机运行半个小时，没有出现任何故障。

虽然维修十分的简单，但是对于刚接触维修内存供电的人来说，相当具有代表性，发上来供大家参考一下。
