Intel 奔腾 EE 840 3.2GHz
Intel 奔腾 EE 840 3.2GHz
英特尔超线程（HT）技术能够使一枚处理器发挥两枚逻辑处理器的作用。因此当与该技术结合使用时，英特尔奔腾处理器至尊版840可通过充分利用以前可能会被闲置的资源，同时处理四个软件线程。
英特尔第一款双核处理器主频为3.2GHz，前端总线频率为800MHz，2M二级高速缓存（每个内核1MB），支持英特尔EM64T（64位扩展技术）。CPU die尺寸约206平方毫米，共集成了2.3亿枚晶体管，采用90nm工艺制造。
最普遍的英特尔双核处理器：
目前市场上最为普遍的当数2005年7月12日发布的奔腾D 820双核处理器，戴尔最廉价服务器促销时2999元的PowerEdge SC430也是采用这款处理器，这也是英特尔第二款双核心处理器。该芯片之前的研发代号为"Smithfield"，单一处理器中具有两个奔腾四处理核心。自2004年中开始，Intel上下总动员推广这种在同一硅晶圆内集成两个或两个以上处理器核心的技术。Intel的数字企业部副总裁Stephen Smith表示，使用这种芯片的PC或者服务器可以在同一时间内执行两组指令，这对未来数字家庭和数字办公室中所用的个人电脑来说非常重要，因为过程中需要同时运行例如病毒扫描、视频编辑和流媒体播放等多种任务。

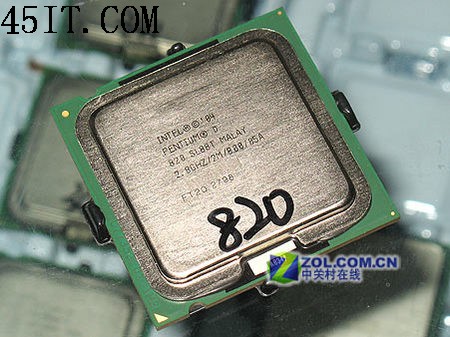

Intel 奔腾D 820 2.8GHz
推出的目的是配合E7230芯片组，抢占入门级服务器市场。
第一款双核至强DP处理器：
2005年10月11日，英特尔公司宣布，将发运其首款面向入门级双路服务器的双核、超线程英特尔至强处理器。这款全新的处理器将可以帮助提高多线程服务器应用的性能并缩短响应时间。

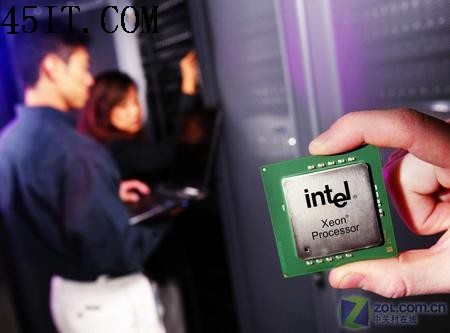

英特尔Paxville至强处理器
这款处理器就是研发代号“Paxville”的至强处理器，这款全新双核至强处理器拥有2.80 GHz的运行速度和800 MHz系统总线，每个内核独享2 MB二级高速缓存。由于每个内核都配置了高速缓存，所以系统总线上的数据量将大为减少，并使每个内核都可以更快地存取数据。此外，它还采用了英特尔64位内存扩展技术、超线程(HT)技术、英特尔病毒防护技术、按需配电等。基于这些处理器的服务器非常适合用于诸如网络服务器、基础设施和电子邮件等应用。 第一款双核至强MP处理器：
2005年11月2日，双内核英特尔至强处理器7000系列（原代号 “Paxville MP”）发布，其主频为 3.0 GHz，并带有 667 MHz 双独立系统总线。该全新处理器将适用于采用英特尔 E8500 芯片组的现有平台，此芯片组专为双内核而设计。
这也是第一款硬件支持虚拟化的英特尔处理器。

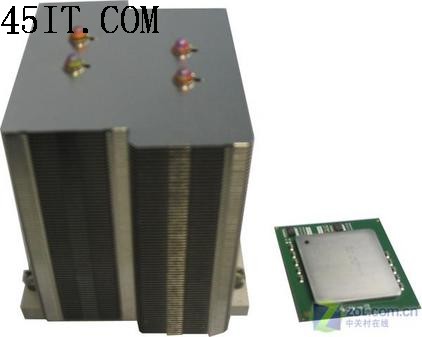

英特尔至强处理器7000系列
英特尔宣称，随着至强7000系列的发布，在 TPC-C 最新公布的性能指标评测中，采用此全新处理器的四路服务器的性能测试结果2再创新纪录。
注：TPC-C 可模拟整个计算环境，其中一组用户可利用数据库开展交易，并测量服务器可执行的完整业务操作数量。
第一款65nm双核至强处理器：
2006年3月，英特尔低调推出了研发代号为Dempsey的至强5000系列双核处理器，这是英特尔第一款采用65nm工艺制造的至强处理器，除了制造工艺外，与之前的至强处理器相比主要有以下两点不同。
采用1066MHz前端总线，是先进的Bensley平台支持的第一款处理器。这也是由于性能有赖于频率，功耗过高、散热困难的NetBurst架构的终结产品。

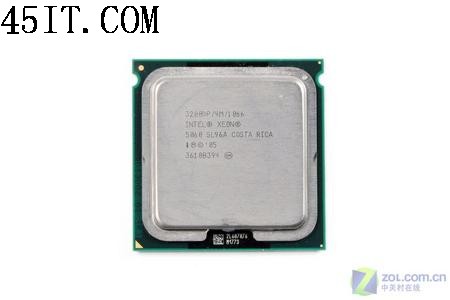

英特尔至强5060处理器
英特尔至强5060处理器
尽管采用了最先进的65纳米工艺进行制造，但是顶级的3.73GHz、前端总线1066MHz高性能版本的Dempsey功耗仍高达130W，仅次于采用第一款采用双核的Paxville至强处理器的135W。采用双核心、65nm工艺、每个核心拥有2MB独立二级缓存的Dempsey，基本上可以看做可以双路运行的Presler核心的Pentium D。 第一款酷睿架构的双核至强处理器：
2006年6月27日，英特尔在北京发不了基于酷睿微体系架构的至强5100系列双核处理器。
至强5100系列双核处理器的研发代号是“Woodcrest”，是英特尔推出的革命性的“酷睿（Core）”微体系架构的第一款处理器，甚至早于桌面级的“扣肉（Conroe）”。当然，这种“早产”与竞争对手的皓龙处理器不无关系。
由于架构的全面升级，至强5100不再以高频率引领性能，即使是最高等级的至强5180的频率也只有3.0GHz，但是性能却可以让英特尔重新开始当一个领跑者。

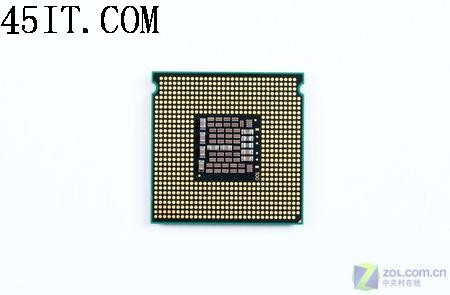

英特尔至强5160处理器－工程样板
与至强5000系列相同65nm制造工艺、双独立总线，但是采用了两个可以共享的4MB缓存，以及高达1333MHz的前端总线，当然还有“酷睿”微体系架构的5大法宝：宽位动态执行、智能功率特性 、先进缓存管理、智能内存访问还有高级数字媒体增强 。
英特尔至强5160处理器－工程样板
在英特尔着重强调的能耗比方面，至强5100系列功劳也不少，主流的处理器功耗仅65W，最低的Xeon5100 LV低功耗版仅40W。
第一款双核安腾处理器：
2006年7月26日，之前研发代号为“Montecito”的安腾处理器，以英特尔安腾2处理器9000系列正式命名首发。这是安腾处理器中首个在单一封装Die上面具备可并行执行双线程的内核和缓存级别的处理器。它集成了17.2亿个晶体管和其它服务器相关技术，包括虚拟化支持，耗电量只有100瓦。

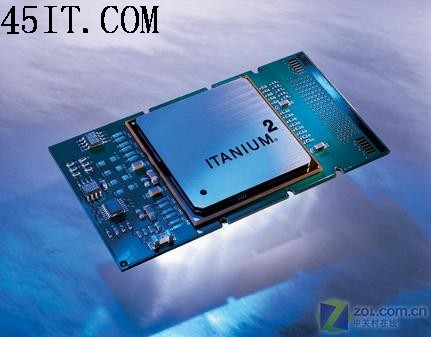

英特尔安腾2处理器
根据英特尔提供的数据，安腾2处理器9000系列性能是上一代产品的2倍，同时借助90nm制造工艺，功耗比上一代下降20％，整体性能功耗比达到2.5倍。
英特尔提供的数据还显示，有24MB的三级缓存、533MHz前端总线频率的帮助，在于竞争对手的对比测试中，英特尔安腾2处理器9000系列显示出强大的性能。
