⑴假负载的作用与用途：它主要是用来测CPU的各个点与电压是否正常，正常之后才能上真的CPU（这样就避免了在维修 主板的过程中把CPU烧掉）。他也可以用来测CPU通向北桥或其他通道的64根数据线和32根地址线是否正常，是维修 主板必备的工具。
⑵它的使用方法与步骤：上真CPU前必须要做的六个检测步骤（前提是上假负载，通电后）
测假负载上的核心电压是否正常。
测假负载上的复位[RESET#]与电压是否正常。
测假负载上的时钟与电压是否正常。（用示波器测假负载上的时钟是否有波，有波表示正常）
测假负载上的PG信号电压是否正常。
测假负载上的1V参考电压是否正常。
测主板上的核心供电的下管C极是否有三波（用示波器测下管
C看是否有三波。可参照核心供电）
注：当以上均正常之后就可以上真的CPU了。
1.P4 478的假负载（C4.P4）图解（参照478的正面脚位图）
核心电压：图标 VCC 图中位置 AF21 参考电压 1.75V。
复位：图标 RESET# 图中位置 AB25参考电压1.75V。
时钟：图标 BCLK[0] BCLK[1] 图中位置 AF22 AF23参考电压 1.75V
PG信号：图标 PWRGOOD图中位置AB23 参考电压 1.75V
1V参考：图标GTLREF 图中位置 AA21 F20 AA6 F6参考电压 1. V（注：四个当中有一个为1V，均为正常）
64根数据线：图标 D#[0]→D#[63] 图中位置 B21→AA24参考电压 1.75V（他们的对地阻值与对地电压均相同）
32根地址线：图标 A#[03]→A#[35] 图中位置 K2→AB1参考电压 1.75V（注：他们的对地阻值与对地电压均相同，A#32、A#33、A#34、A#35未开发）
VID信号：图标 VID0→VID4图中位置 AE5→AE1参考电压无（注：VID0→VID1→VID3→VID4需要连接在一起的都接地，VID2不接地）
感应信号：图标 VCC+VCCSENSE图中位置B7+A5参考电压无（注：VCC+VCCSENSE连接在一起才能产生感应信号）

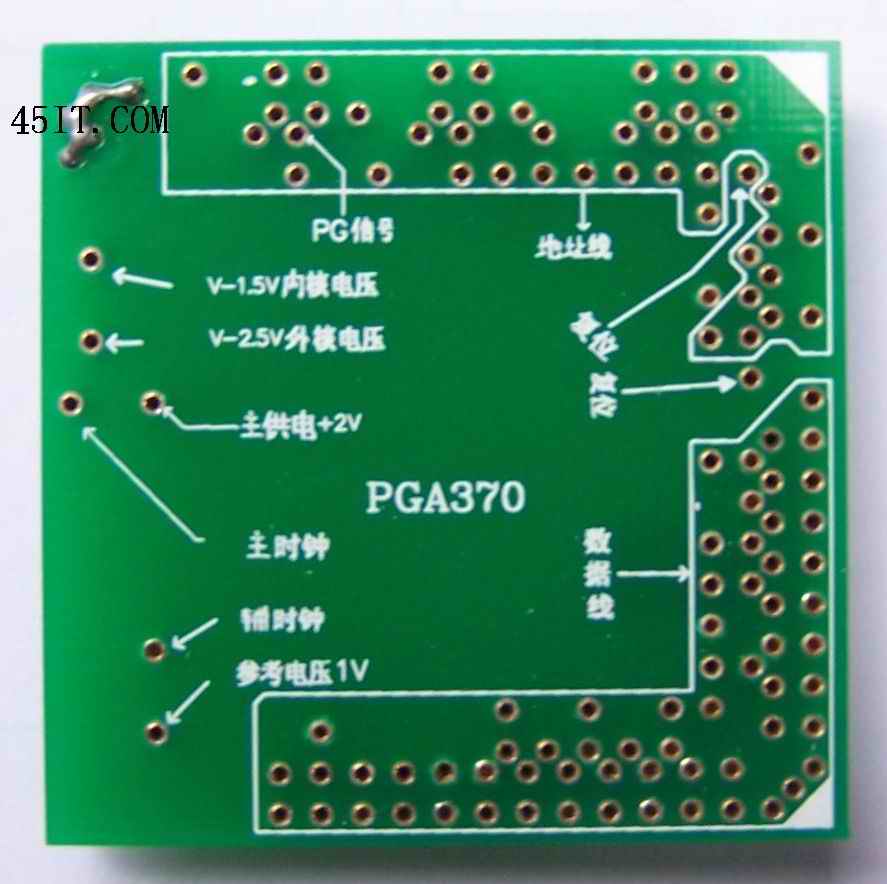

⒉SOCKET370的假负载图解（参照370的正面引脚对照图）
核心电压：图标 PLLI 图中位置 W33 参考电压 2V
复位：图标 RESET 图中位置 X4 、AH4参考电压1.5V到2V之间（如果有一组没复位可以用线将X4与AH4连接起来）
主时钟：图标BCLK图中位置 W37参考电压无（用示波器测假负载上的时钟是否有波，有波表示正常66M、100M由时钟IC发出）
辅助时钟：图标PCICLK图中位置J33 参考电压无（用示波器测假负载上的时钟是否有波，有波表示正常14.318M、16M由时钟IC发出）
PG信号：图标 PWRGD图中位置AK26 参考电压只要有高电压就正常（低电压=无电压、有电压=高电压）
VTT参考电压：图标V-1.5、V2.5 图中位置 AD36、Z36 参考电压 1.5 V、2.5V（注：作用为HOST总线数据线地址线供电的）
1V参考：图标VREF 图中位置 E33参考电压 1V（注：太低了不开机）
64根数据线：图标 HD0→HD63图中位置 W1→F16参考电压无（他们的对地阻值与对地电压均相同）
32根地址线：图标 HA4→HA31 图中位置 AH12→AD41参考电压无（他们的对地阻值与对地电压均相同，有3根未开发）
VID信号：图标无图中位置 AM34、AM36、AL37、AJ37、AK36参考电压无（把他们均连接在一起）

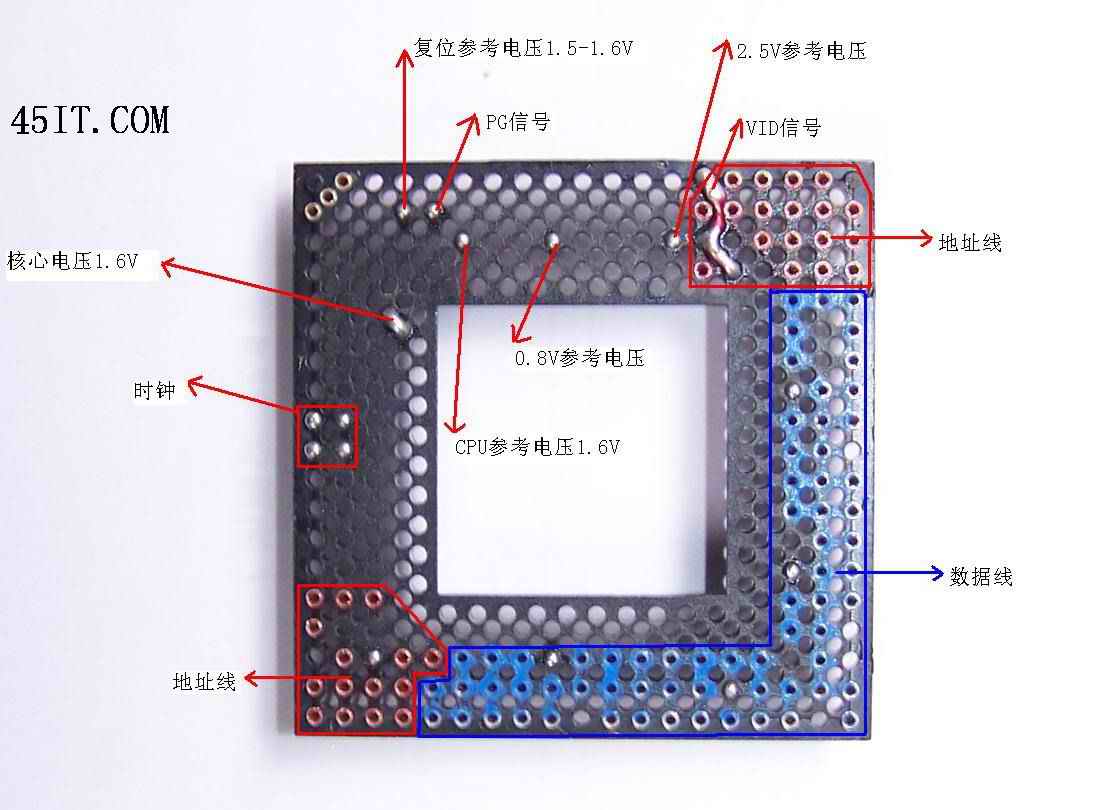

⒊AMD462假负载图解（参照462的正面对照图）
核心电压：图标 COREF 图中位置 AG11 参考电压 1.6V
复位：图标RESET#图中位置 AG3参考电压1.5-1.6V
时钟：图标 BCLK 图中位置 AN19、AL19、AN17、AL17参考电压无（用示波器测假负载上的时钟是否有波，有波表示正常）
PG信号：图标 PWROK图中位置AE3 参考电压只要有高电压就正常
CPU参考电压：图标ZM 图中位置 AC5参考电压1.6V
0.8V参考电压：图标VREF 图中位置 W5参考电压0.8V（由1.6V经两个电阻分压得来）
2.5V参考电压：图标PICD# 图中位置 N5参考电压2.5V（由电源IC经三极管得来）
64根数据线：图标 SD#0 图中位置 AA35参考电压1.6V（他们的对地阻值与对地电压均相同）
32根地址线：图标 SA0#0→SA0#15、SA1#0→SA#14 图中位置 J1→A5、AG29→AN31参考电压无（他们的对地阻值与对地电压均相同）
VID信号：图标 VID0→VID4图中位置 L1→J7参考电压 VID0+VID2+VID4+VSS产生1.6V核心电压
注：以上均属于个假负载的测量参考图解，如果按以上的测量都正常后就可上真的CPU
