如今在2017开始AMD的Ryzen 锐龙系列逐渐从传说变成现实，给予Intel以强烈的冲击。在整个上半年，我们能够看到I/A两家竞相推出自己的桌面级新品处理器，在架构和规格上将CPU市场推上堆核大战的高峰。桌面处理器已经核战白热化，在这个暑期，移动端的战争也已经悄然来临。
之前就已经有几款英特尔第八代 CPU 的参数被曝光，无论i5/i7、桌面端还是移动端，都有核心、线程数的提升。目前第八代的i5-8250U 已经在宏 的新款 Swift3 上出现，i5-8250U 拥有四个核心，主频为1.8GHz，三级缓存6MB。
8代酷睿首测 4核8线程!i5 8250U移动CPU
今天，Intel 第八代酷睿解禁，代号为Coffee Lake的新一代架构群即将与广大消费者见面。相比于日趋死亡的DIY市场，笔记本领域一直是Intel CPU的重中之重关注要点。此次八代酷睿依旧首发笔记本平台，我们将借助联想潮7000 13英寸笔记本为读者做第一时间的解读，进行i5 8250U 四核心八线程移动处理器的对比测试。

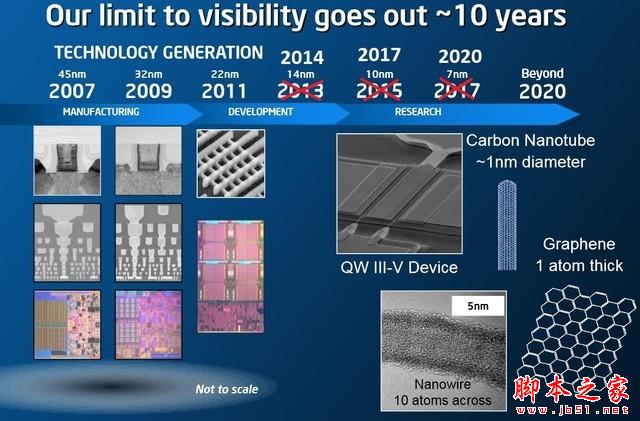

制程逐渐逼近极限 Tick Tock 无以为继
自2006年Tick-Tock的架构/制程轮换节奏确立以来，Intel一直在CPU领域占有优势，但随着摩尔定律逼近失效，这种技术演进路线受到了极大的制约。先是14nm自身难产导致第四代酷睿延寿衍生出了Haswell Reflesh家族，后是14nm的排头兵Broadwell几乎缺席桌面阵营（服务器大量存在，桌面仅有两款PGA型号），Tick-Tock有夭折的危险。
八代酷睿 变通之道 继续进步
面对扰乱路线图的后果和10nm制程研发方面的困难，英特尔迅速调整了技术路线，决定将14nm制程延伸使用，采取优化迭代的方式，连续推出KabyLake 与Coffee Lake两代新架构处理器，后者就是我们今天将要提到的主角。

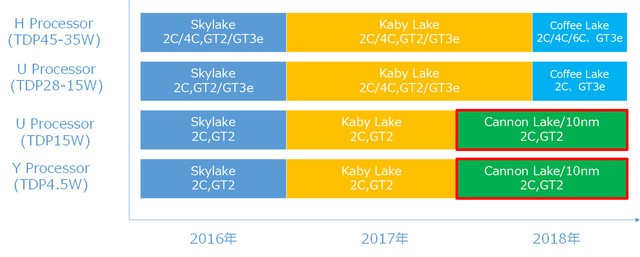

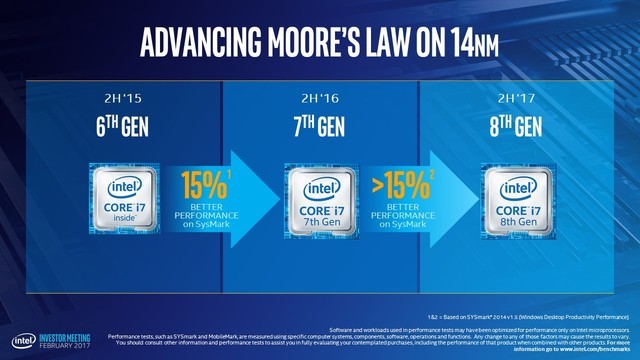

Intel 最新架构路线图 10nm的Cannon Lake 将与Coffee Lake并存
相比KabyLake主要优化制程的特点，Coffee Lake 的变化在于增加核心数量。桌面端i3 8000系列将解锁四个物理核心的新成就，i5、i7 系列将化身六核心处理器，获得大幅度的性能增强。在移动端，首发的i5/i7 8x50 U 低电压系列破天荒地在15W功耗基础上加入了完整四核心八线程规格设计，为消费者带来极大的实惠。

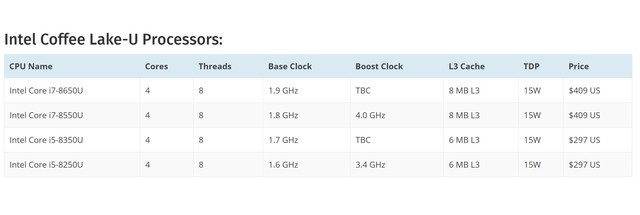

i5 8250U等CPU规格
由于是首发测试，相关的白皮书我们还没有拿到，目前我们将根据实物和媒体信息为您总结第八代酷睿已知型号的基本信息。
i5 移动系列得到破天荒增强
Coffee Lake -U 规格惊人
同此前一样，Coffee Lake -U全系列都是低电压处理器，TDP热设计功耗均为15瓦。与之前不同的是，Coffee Lake -U 已知四颗X50结尾编号的处理器全部都是四核心八线程的“真i7 ”规格，其中两颗i5 的三级缓存为6MB, 两颗i7 的三级缓存为8MB。

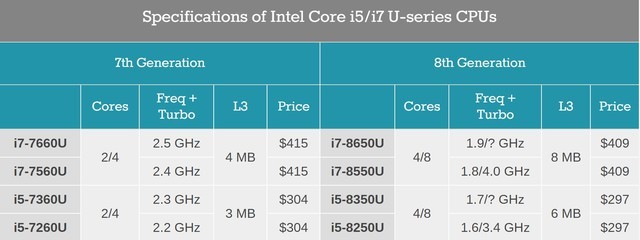

对比前辈的进步幅度
Coffee Lake -U 系列中，i5 8250U到i7 8650U 依次提升100MHz 基准频率，i5 8250U 的单核睿频为3.4GHz，i7 8550U 的单核睿频为4.0GHz，体现出Intel 惊人的制程工艺水平。
相比于前代i7 7000U 系列，i5 8000U 系列同定位价格要稍微低一些，核心数一概增加两个，频率基本维持一致，属于近年来稍有的加量降低价格的诚意定位。
测试平台和内容方法
我们的测试平台是联想潮7000 13英寸笔记本，这款笔记本搭载了MX150 新锐低功耗独立显卡，与i5 8250U 一道构筑了轻薄高性能的独到优势。
为了对比验证i5 8250U 的技术实力，我们找到了几款对比平台——搭载i5 7200U CPU、同属联想的YOGA 910 二合一笔记本，将i7 7500U实力发挥到极致的华硕U4100UQ 轻薄本 ，以及i5 7300HQ 座驾联想自家的拯救者R720 游戏本。

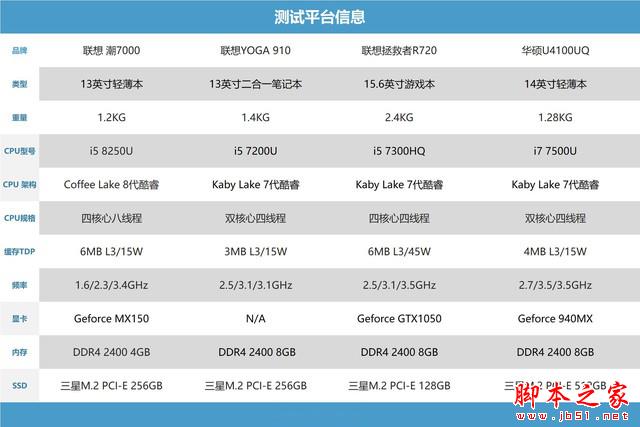

平台对比信息
几款平台中，联想潮7000 只配备了4GB单通道内存，其余平台为8GB DDR4 内存，在这方面i5 8250U 的Photoshop 成绩可能会受到影响。
本次测试分为理论测试、渲染测试、应用测试和应用测试四个方面：
一：理论测试包括Wprime 圆周率计算、3DMark Firestrike 物理测试、国际象棋整数运算和CPU-Z 1.80.1 X64 Benchmark。
二：渲染测试包括X264 HD Benchmark、X265 HD Benchmark、Adobe Media Encoder 2017 HEVC转码测试（将2560X1440 分辨率46Mbps 2.39GB视频转为p65编码 1080P 5Mbps视频）。
三：解压缩使用Winrar 5.40 x64 将Adobe Photoshop CC 2017的安装文件打包计时对比；Photoshop 环节使用14张D750 RAW 文件导出加堆栈降噪处理，计时对比。
处理器频率功耗考察
由于目前的AIDA 64等软件对Coffee Lake支持有限，我们无法得知其理论上的睿频规则（Aida 64 只能读出最大睿频）。我们使用Cinebench 15 工具结合监测软件进行了一系列尝试。

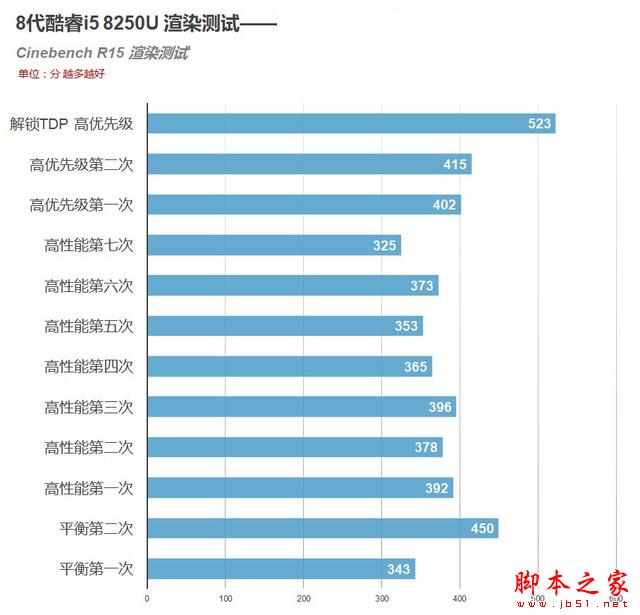

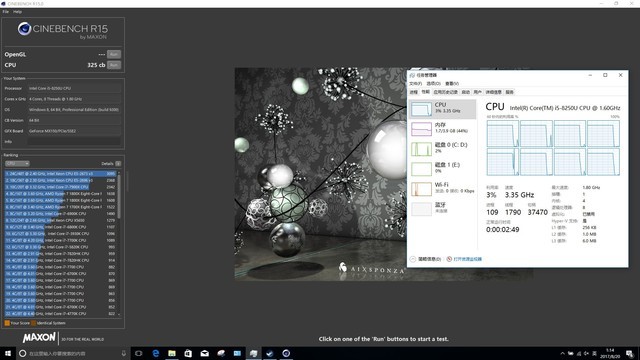

Cinebench R15 系列测试对比
解锁TDP 设置
默认情况下满载频率很低 CPU占用率百分之八十三

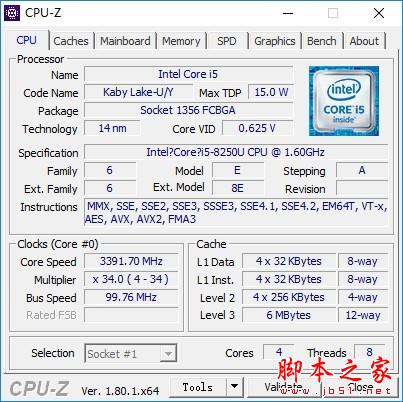

CPU-Z 规格参数

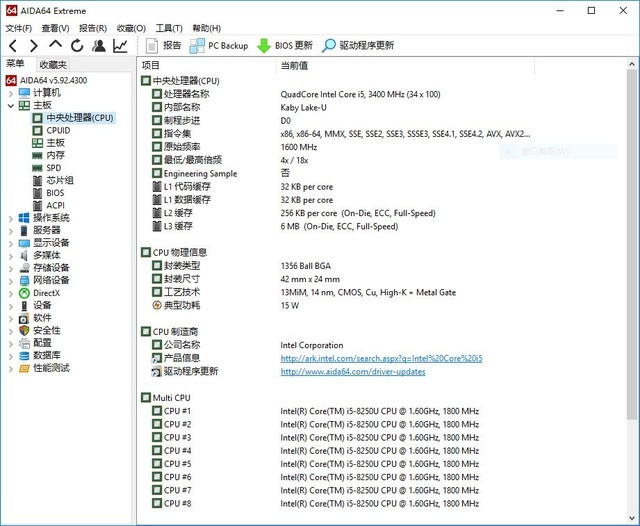

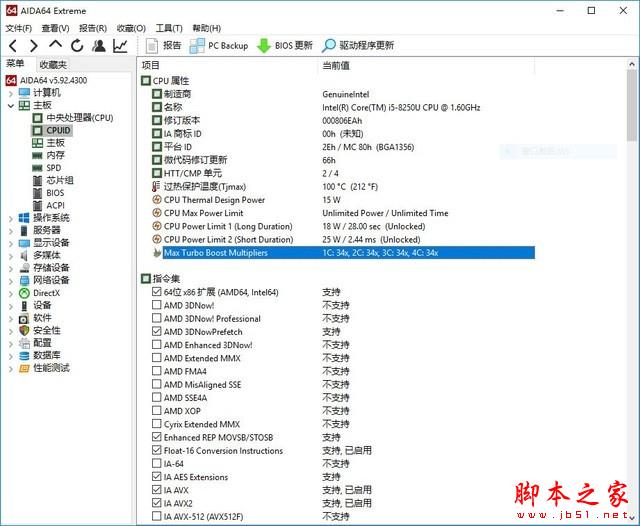

AIDA 64 规格参数
AIDA 64 规格参数
AIDA 64 5.92无法识别i5 8250U 的睿频规则，只能看出其最大单核睿频34倍频。
在Cinebench R15 实际测试中我们发现，这款处理器的默认满载频率低于其基准频率1.6GHz，实际上是1.5GHz， 由于TDP限制的极其明显，我们只在某个偶然的条件下跑出了450分还算不错的多核成绩。我们尝试与联想进行了沟通，联想工程师表示i5 8250U 在Miix 5模具上大约也是这个分数，应该为理想状态。
但是实际测试中，无论任何电源模式，这个分数出现的概率都不高，甚至出现了越跑越低的情况。i5 8250U 的最低成绩已经赶不上i7 7500U ，所以我们后续的测试中除了高性能电源模式，还加入了Throttole Stop 强制解锁TDP 的“鸡血模式”，以探寻其性能上限。
经过一系列对比我们可以确认，i5 8250U 默认15瓦状态下单核3.4GHz睿频很难维持，满载约为1.5GHz; 强制解锁TDP到25W，i5 8250U 可以在2.9GHz附近维持数秒，消耗掉瞬时短睿频的时间后下探到2.3GHz 附近，在软件强制约束下稳定运行。
后文中，我们将严格区别i5 8250U 的默认和“满血”成绩，为您详细解读其性能。
多平台理论计算测试
首先我们来看看理论测试部分，I5 8250U 的频率其实和双核的i5 7000U 系列差不多，那么结果如何呢？

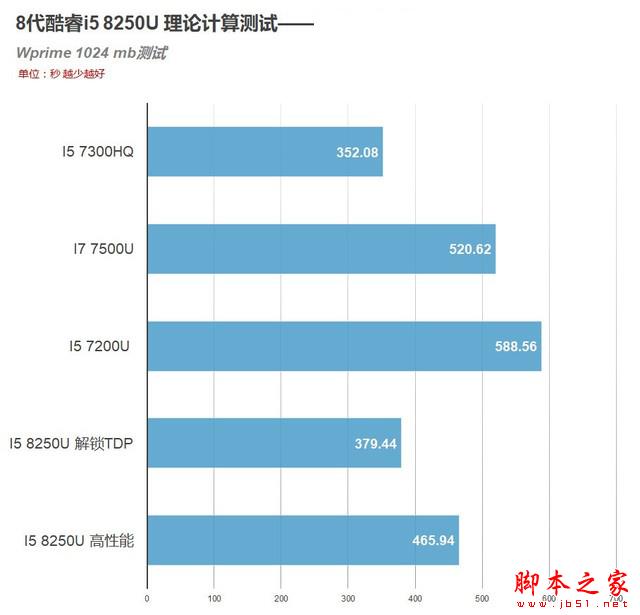

Wprime 测试
