eclipse rcp详解Hello World以及eclipse rcp和osgi的简单展示(图文)

GUI桌面编程这个话题本来就非常不好写。这么多年，这么大一个领域，真真正正能写成像《深入浅出MFC》这样的经典的书籍没有几本。纵观国内在该领域出版的书籍，要么就是大篇大篇罗列这个控件那个控件怎么用，控件有哪些属性可以设置，有哪些事件可以处理；要么就是大段大段贴代码，而对于GUI编程的一些本质、一些哲学性的东西没有深入的分析。在Eclipse RCP领域尤其如此，有那么几本打着Eclipse RCP和OSGi大旗的书籍，但是其参考价值却不比Eclipse自带的帮助文档大多少，大有圈钱的嫌疑。
Eclipse RCP是个好东西。用Eclipse RCP写桌面程序，可以在一个很高的起点上构建自己的窗口应用，至于那种从头开始写窗口的日子是再也不复返了，甚至美工都不需要自己考虑了。（想想VC领域有多少界面库在折磨着程序员。）还有一个好处当然是跨平台了，虽然要背上一个Java虚拟机的负担。（现在的Eclipse RCP程序导出时可以自己包含JRE，又大大简化了程序部署的过程。）
五年前我写的那几篇博文有很多缺点，缺点一是其中有些东西我自己都没有搞懂，所以没办法写得太深入；缺点二是跳跃性太大，总共才六篇，我却又是展示COM组件，又是展示OpenGL，虽说让大家在视觉上是狠狠体验的一把，但是一点也不系统。所以这次一定要改变这些缺点，争取做到以下目标：

目标：
1.言简意赅，对于那些有助于理解Eclipse RCP平台的核心概念重点点出，并结合实例。对于那种在Google上一查一大把的废话坚决不写；
2.争取系统性地介绍Eclipse RCP平台可用的特性及其背后的一些设计模式，不再浮光掠影地一飘而过，也不专写冷门偏门；
3.不追求面面俱到，有些用不到的东西肯定没必要讲，也不怕别人说我水平差；
4.当然是大量展示图片啦。

好了，下面开工，首先，当然是创建一个Hello World，初步展示一些Eclipse RCP的效果。Eclipse RCP编程的本质就是利用Eclipse的插件机制，在Eclipse的Runtime上进行扩展来构建我们自己的窗口程序，所以，创建项目的时候当然是创建一个Plug-in Project了。只是在下面那个“Would you like to create a rich client application ?”的地方选择yes即可。


一路Next下去，我就不多截图了。在选择应用程序模板的时候，选择最简单的Hello RCP即可。如果这时运行程序（用Run As -> Eclipse Application），可以得到一个简单的窗口。

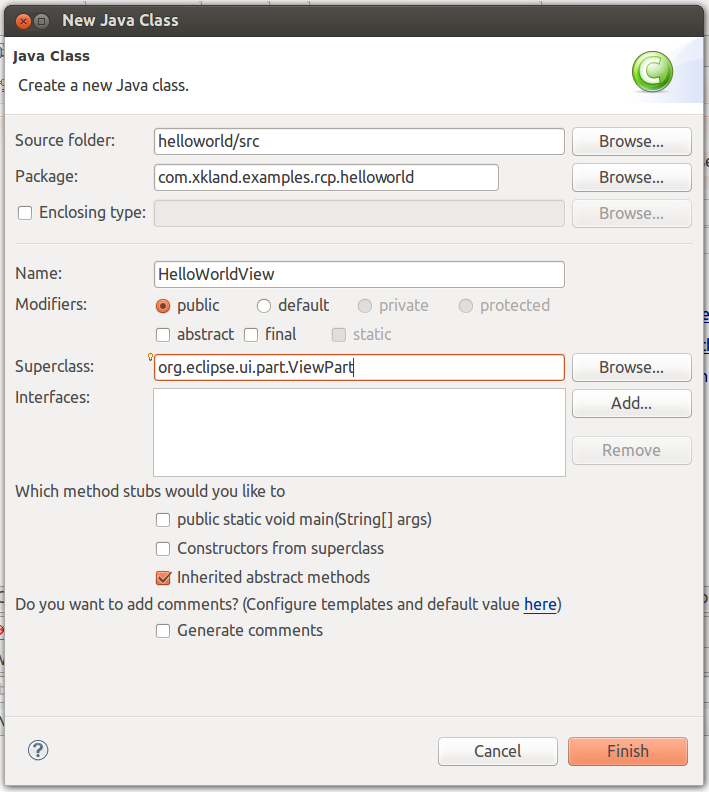

为了显示Hello World，我们需要一个扩展一个View。创建一个View类，其基类为org.eclipse.ui.part.ViewPart，如下图：

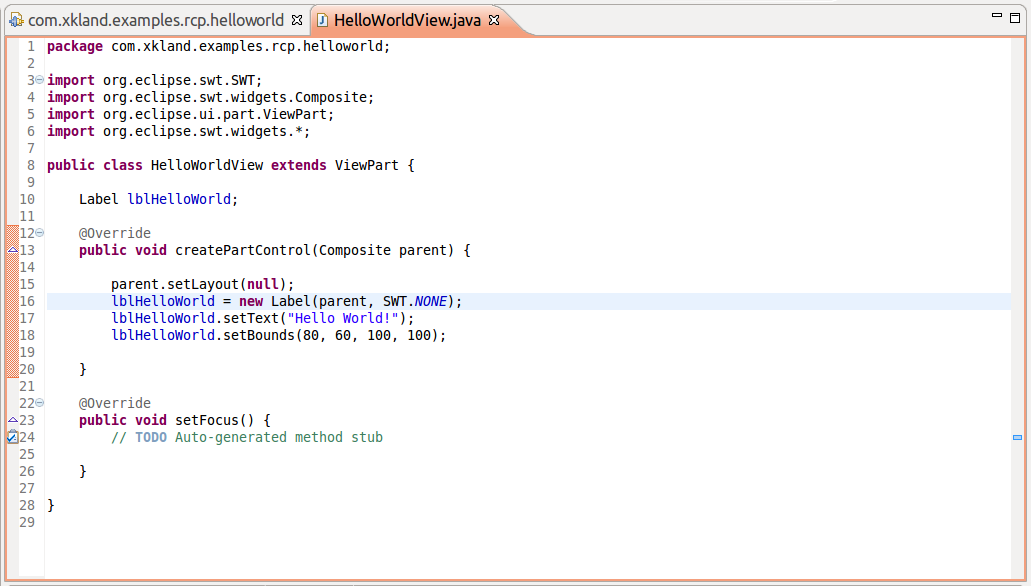

在HelloWorldView的代码中，我们只需要一个SWT中的Label控件用来显示HelloWorld，如下图：

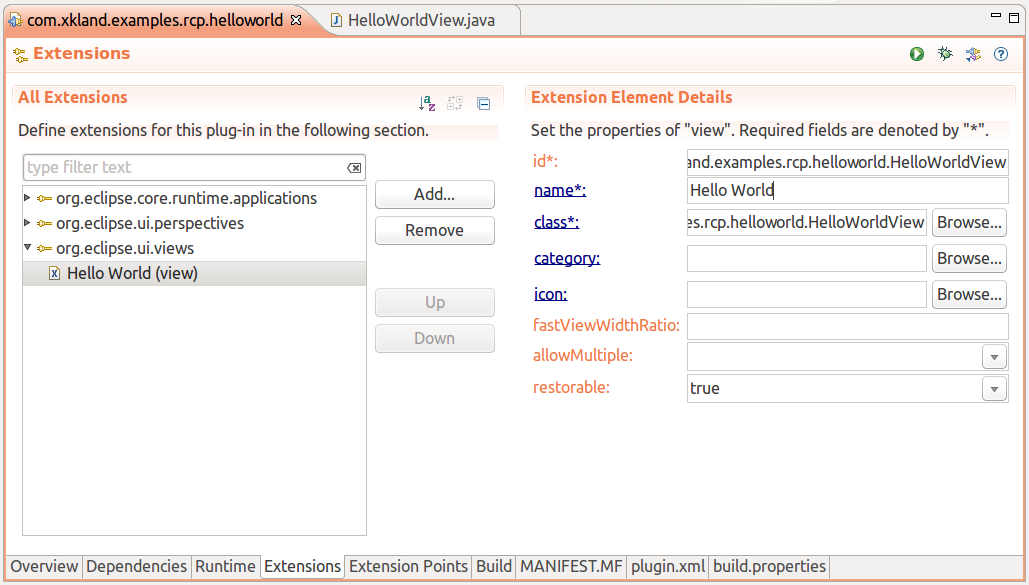

下一步，就要把这个HelloWorldView插入到窗口中，这个可以通过配置Plugin的Extension来实现。打开plugin.xml的编辑器，增加一个org.eclipse.ui.views的扩展，如下图：

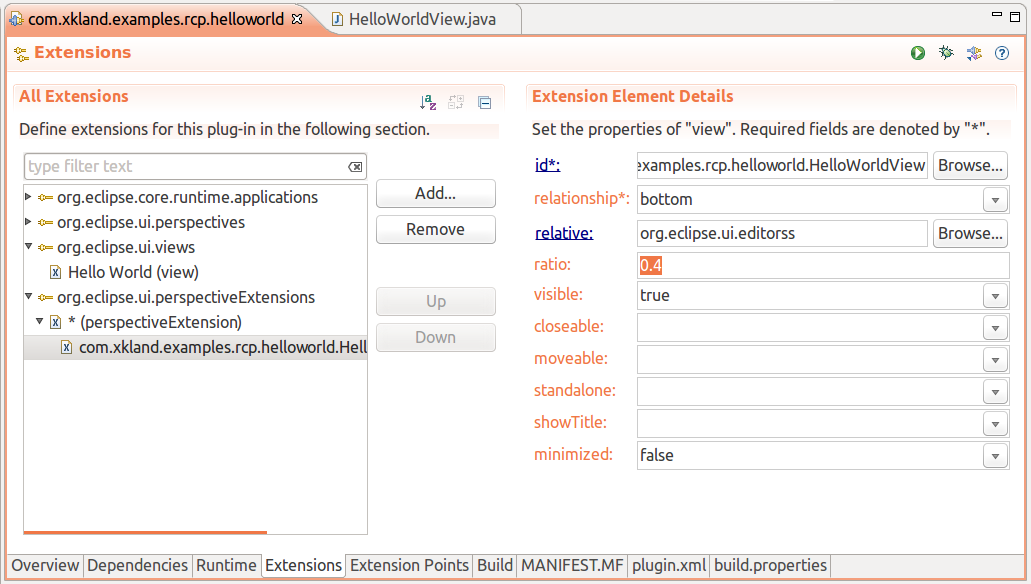

在Eclipse中，扩展的View并不是马上显示到前台，而是要通过菜单Window->Show View来显示，或者将View关联到某个透视图，切换透视图的时候显示这个View。我们的RCP程序的目标是单独运行，而不是当插件安装到Eclipse中，追求的是一运行程序就显示这个View，所以还要扩展org.eclipse.ui.perspectiveExtensions。如下图：

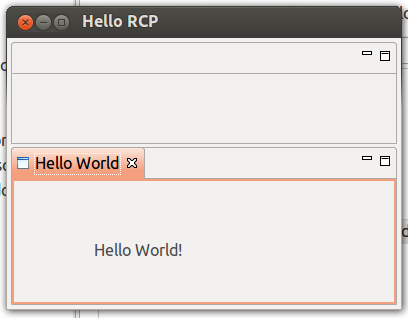

运行程序，看看效果。通过Run As -> Eclipse Application运行，如下图：


到现在，我们的工作完成一半，因为该程序还只能在Eclipse中运行，要想脱离Eclipse单独运行，必须将其作为单独的产品导出。要导出产品，先要新建一个product configuration，然后进行配置。为简单起见，我们只需要配置三个地方。

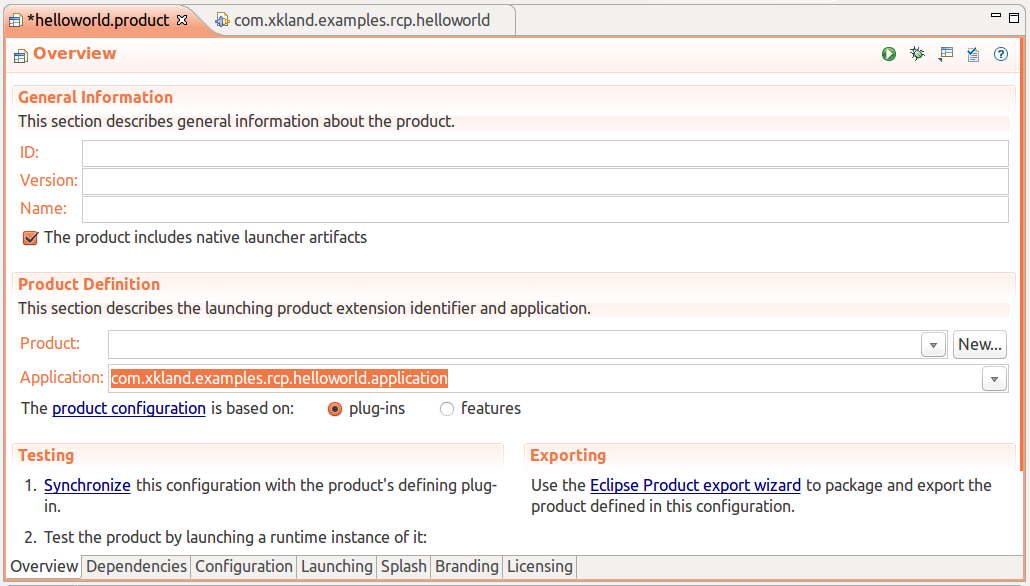

第一个地方：Application，这个关系到程序的启动点

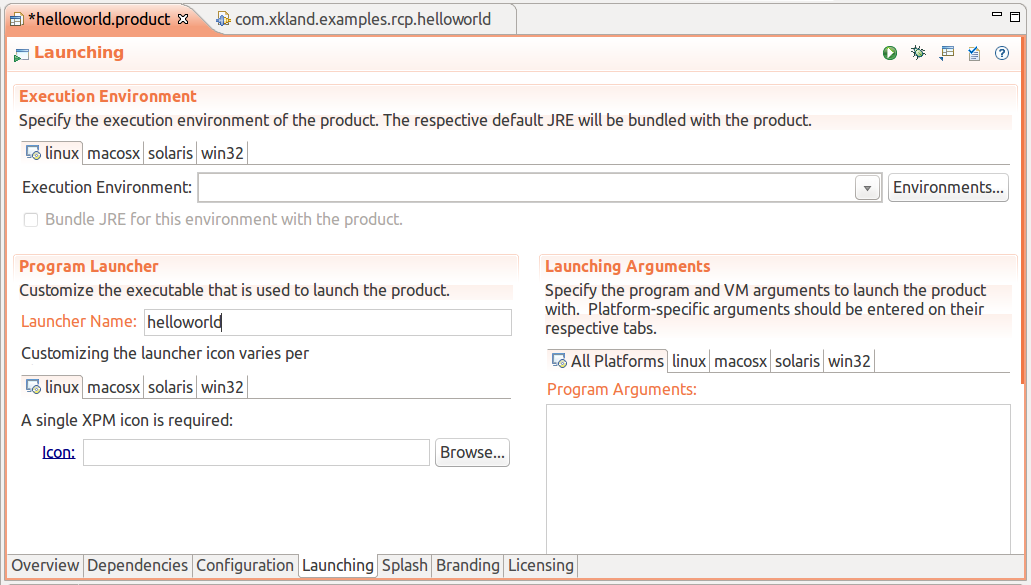

第二个地方，launcher，这个可以生成一个像eclipse那样的本地启动程序

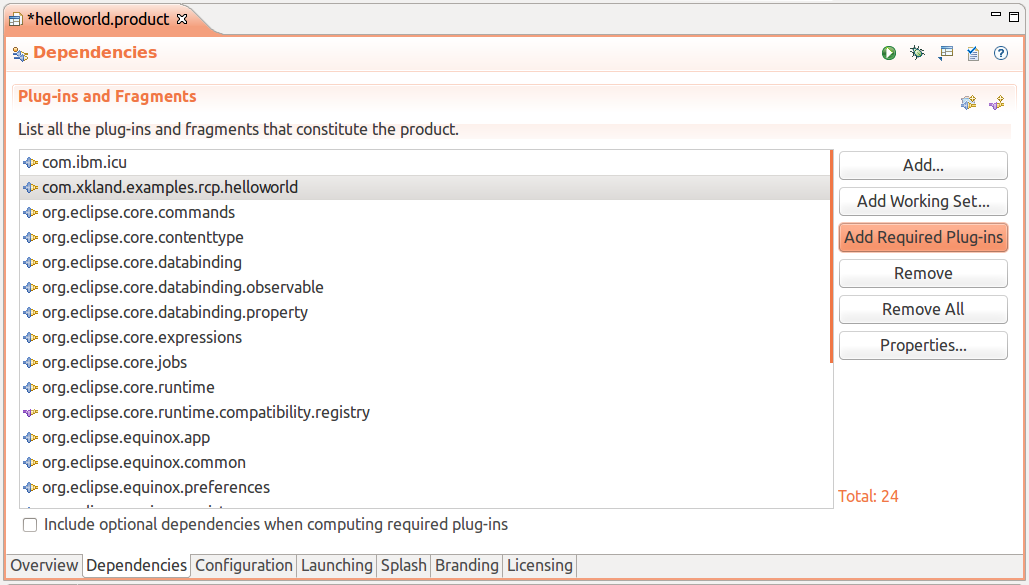

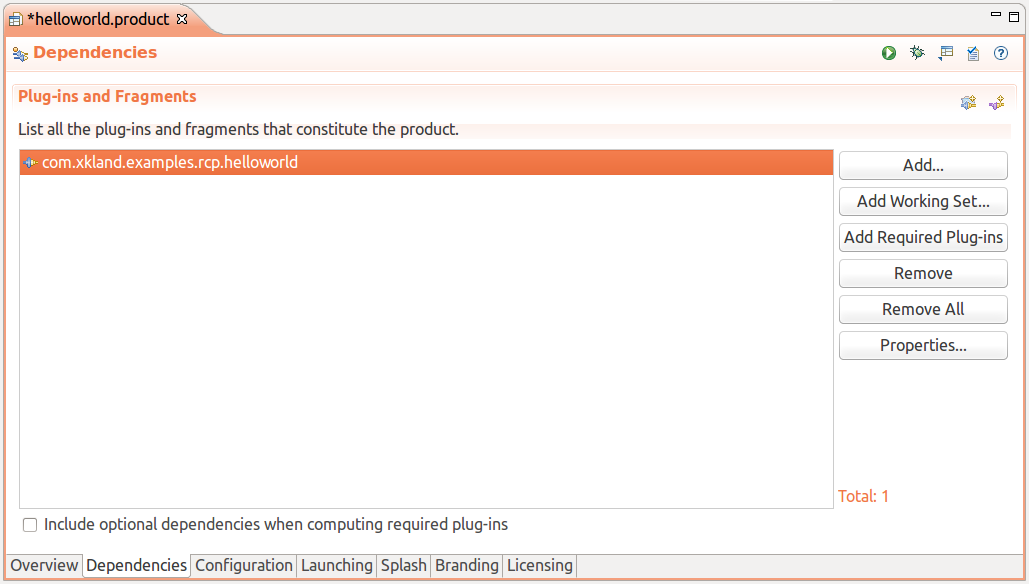

第三个地方，依赖项，可以先把自己添加到依赖项中，然后再点Add Required Plug-ins按钮添加所有需要的依赖项




我自己第一次接触Eclipse RCP时，就经常因为不把自己添加到依赖项中而造成程序启动失败。

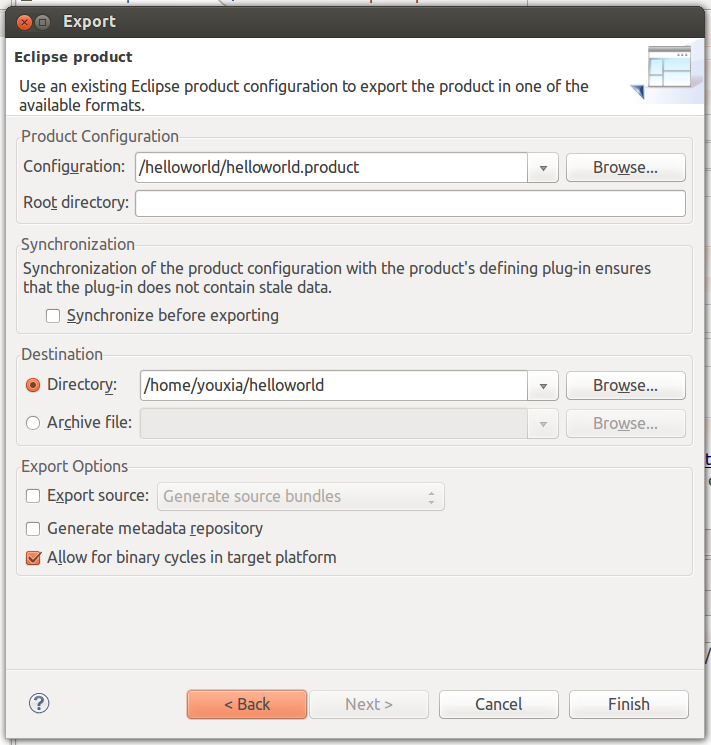

下一步，导出程序，如下图：

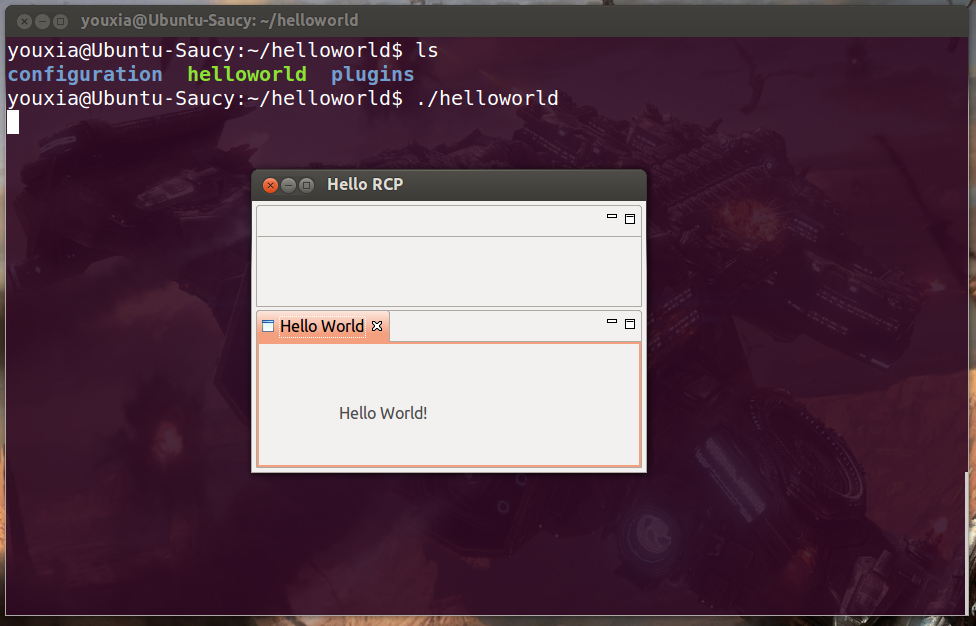

在以上对话框中，我把能省的空都省了。最后得到的目标程序文件夹内容及运行程序的效果如下图：


以上过程非常简单，所以先秀图片。下面，来看看Eclipse RCP和OSGi的一些概念。
　　1.Bundle和Bundle的生命周期：Bundle是OSGi的一个概念，我们可以把它理解为模块、插件，如果仅仅只是学习Eclipse RCP编程的话，就不需要对OSGi进行深入学习，虽然它很流行。但是一些基本的概念还是要知道的。Eclipse完全构建在OSGi之上，它包含有一个OSGi规范的完整实现Equinox。所以Eclipse的一个Plug-in，基本上就等于OSGi的一个Bundle。我们不需要特意去编辑Bundle的定义文件META-INFO/MANIFEST.MF，在编辑plugin.xml的时候，Bundle的定义文件会自动更新。一个Bundle被安装到OSGi系统中后，并不会马上启动，只有当这个Bundle提供的功能被调用的时候，该Bundle才会被启动，当该Bundle不被用到的时候，它就可以被停止。在一个Bundle的生命周期中，我们可以定义自己的Activator来处理启动、停止等各个阶段的任务，这就是我们前面的例子中为什么要定义一个Activator的原因。通过Activator，我们可以查看OSGi系统中安装的所有Bundle，因为OSGi系统调用Activator中的方法时，会传递一个BundleContext参数，使用该context，我们可以完全访问整个OSGi系统的功能。
　　2.Plug-in之间或Bundle之间的依赖关系：由于Plug-in和Bundle基本上是同义词，所以在后文中我将不提Bundle。Eclipse的Plug-in机制早已深入人心，一个Plug-in经常会依赖于其它的Plug-in，这已经成为常识，不需要我赘述。Plug-in的定义中最重要的就是它的ID和Version，靠这两个字段就可以唯一标识一个Plug-in，所以在前面的例子中，凡是出现ID的地方，我都很认真填写，并且使用com.xkland.....这样的形式来定义ID，避免出现冲突。对于Name、Vendor这样的字段，明显是给人阅读的，所以就随便填一填。
　　3.还有比Plug-in更小的单位，那就是Package：虽然说Eclipse中的Plug-in是一个很小的单位了，但是还有更小的，那就是Package。如果有人不想依赖整个Plug-in的话，也可以单独只Import几个Package。当然，对于我们自己写的Plug-in，也可以export一些Package供别人使用。在plugin.xml的编辑器中，有一个专门的页面是用来设置和Package相关的内容的。在前面的例子中没有演示这一点，因为我觉得我写的程序还没有必要分这么细。
　　4.Extension和Extension Point：这个好像也早就是Eclipse领域常识性的概念了吧。在Plug-in中可以定义一些Extension Point，在别的Plug-in中可以扩展这些Extension Point。比如在前面的例子中，我们自己的Plug-in扩展了org.eclipse.core.runtime插件（叫Bundle可能更合适）和org.eclipse.ui插件定义的几个扩展点，这些定义实在plugin.xml编辑器的Extensions页面定义的。当然，我们的程序没有定义自己的Extension Point，因为不需要让别人去扩展什么。
　　5.Product不是个什么重要的概念，从前面的例子可以看出，我们定不定义Product的ID都没什么影响。不过要导出Product的时候，application一定要指定，依赖项也要搞清楚，因为这关系到我们的程序能不能成功运行。

　　好了，概念性的东西就将这么多。OSGi不需要深究，因为我们会直接和Eclipse的Runtime打交道，以后会有专门的章节讲Eclipse的Runtime提供有哪些服务。下面的例子演示即使不使用Native launcher，也可以通过OSGi框架启动我们的Hello World。

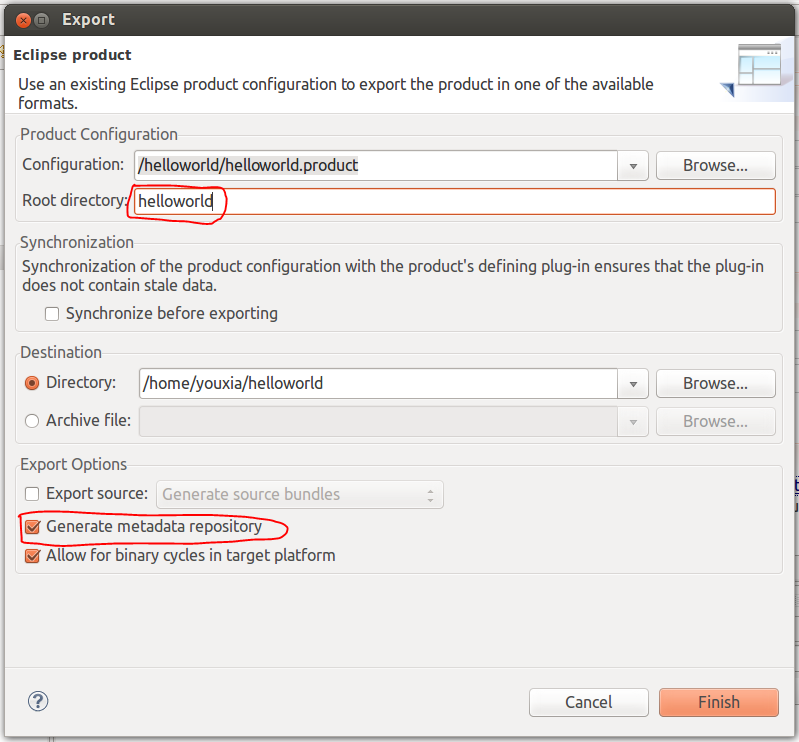

　　在导出Product的时候，选择如下图中的单选框和填写好根目录：

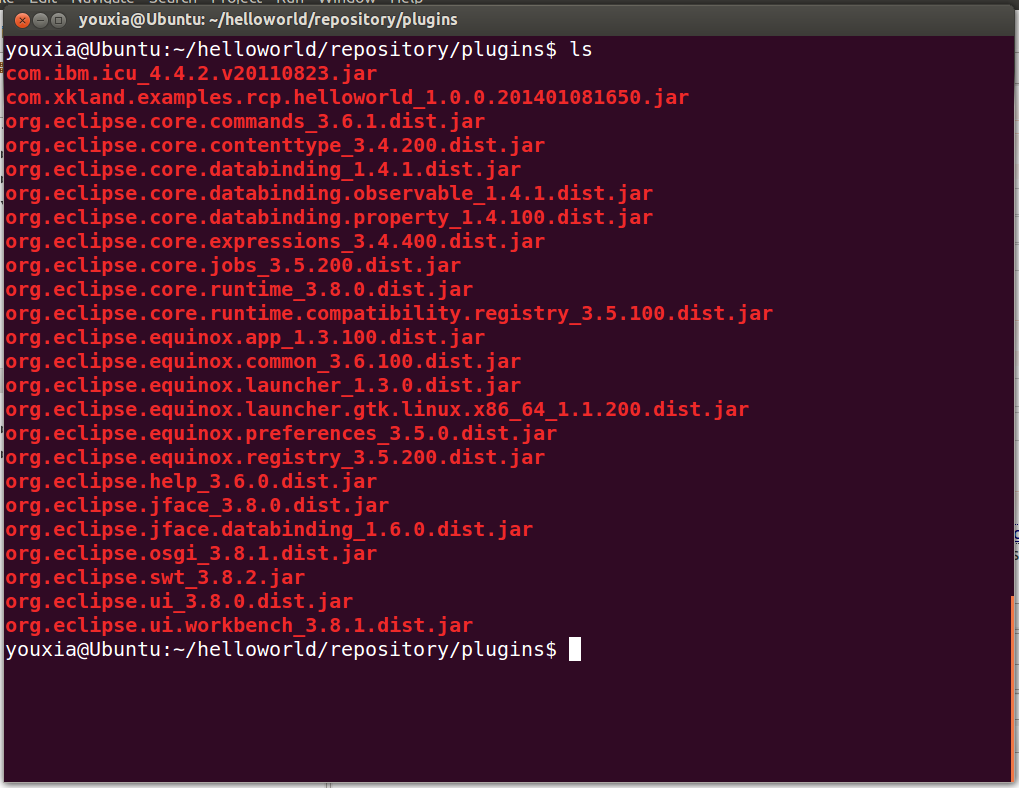

　　就可以得到一个Repository，该Repository是供p2安装程序使用的，里面没有Native launcher。如下图：

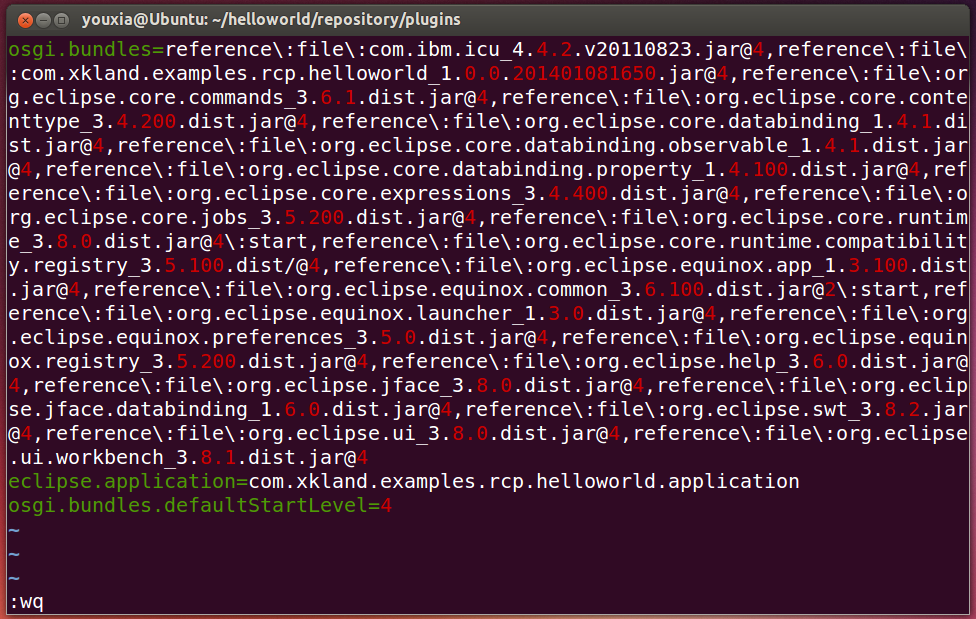

　　在这个目录里面建立一个configuration文件夹，里面放一个config.ini，记住，在Linux系统下，configuration文件夹一定要是rwx权限的哦。config.ini文件内容如下：

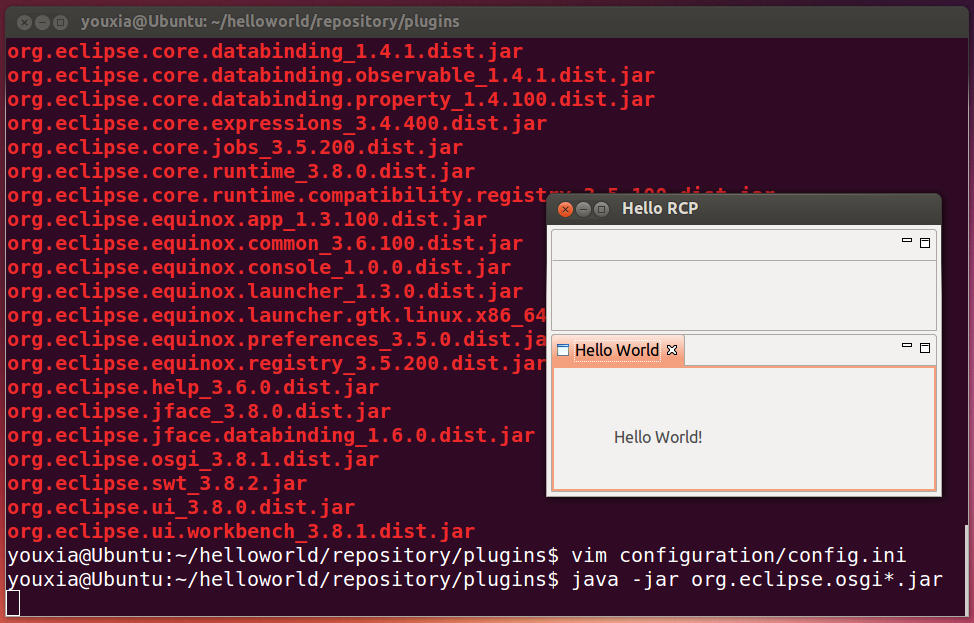

　　该文件定义了OSGi启动时安装哪些Bundle，并且这些Bundle默认的启动级别是多少。启动级别的数字越小的越优先启动。configuration/config.ini是OSGi启动时默认的配置文件路径，当然也可以使用-configuration选项更改为别的路径。然后，如下命令启动HelloWorld：

　　在指定启动OSGi的jar文件时，我偷了点懒，为了少敲几下键盘，使用了一个通配符，大家还是可以很轻松地看出来是哪个文件哦？Equinox的官方文档在这里：http://eclipse.org/equinox/documents/quickstart-framework.php

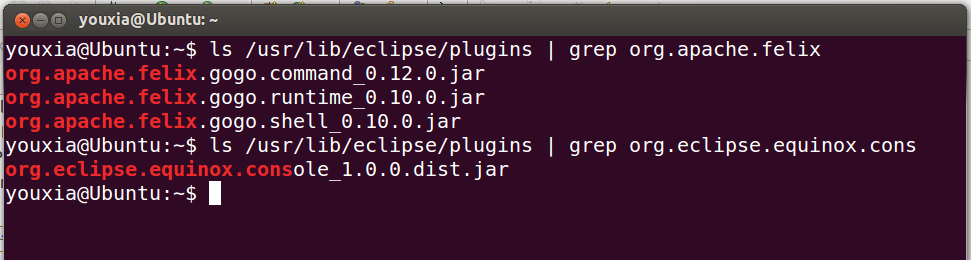

　　如果想按照Equinox的官方文档启动OSGi框架的命令行，还得从Eclipse的安装目录找到如下几个文件：


然后还需要这样一个config.ini文件：

从Hello World这个例子可以看出，我们的Eclipse RCP程序构建在org.eclipse.core.runtime和org.eclipse.ui这两个Bundle上。下一篇，我将为大家讲述这两个Bundle能为我们提供哪些服务。
