 Power designer创建技术基础设施图的方法介绍

我们先打开Power Designer，点击【文件】菜单，再选择【新建模型】

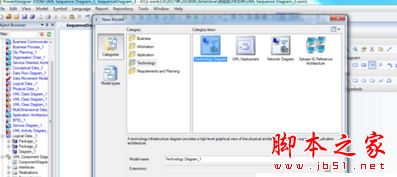

然后在【新建模型】界面，在【类型】中选择【技术】，在【类型项】中选择【技术图】，然后点击【OK】

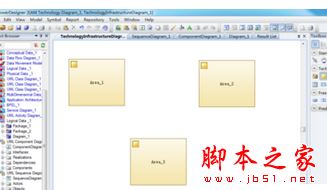

接着在右侧的工具栏中，在【技术基础设施图】下点击【架构域】图标，然后在主窗口上点击一次，就生成绘画个架构域

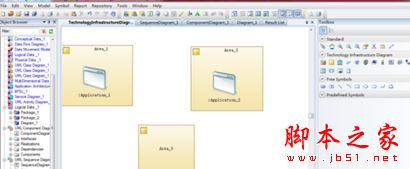

这时我们在右侧的工具栏中，在【技术基础设施图】下点击【应用部署实例】图标，然后在主窗口上的架构域中点击一次，就在该架构域中生成一个应用部署实例

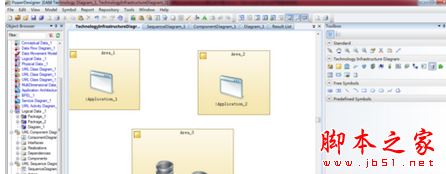

在右侧的工具栏中，在【技术基础设施图】下点击【数据库部署实例】图标，然后在主窗口上的架构域中点击一次，就在该架构域中生成一个数据库部署实例

在右侧的工具栏中，在【技术基础设施图】下点击【组件部署实例】图标，然后在主窗口上的架构域中点击一次，就在该架构域中生成一个组件部署实例

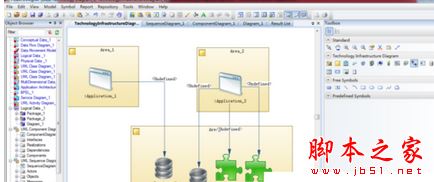

在右侧的工具栏中，在【技术基础设施图】下点击【基础设施连接】图标，然后在主窗口上点击一个部署实例，然后拖动鼠标连接到另一个部署实例，从而建立相互间的连接关系。
