MATLAB如何画分段函数的图像

通常要用MATLAB画分段函数图像的话，总要分段去画非常麻烦，还需要hold on，现在教你一种简单化分段函数的方法，让你一下子知道这个方法的魅力！

 步骤如下：

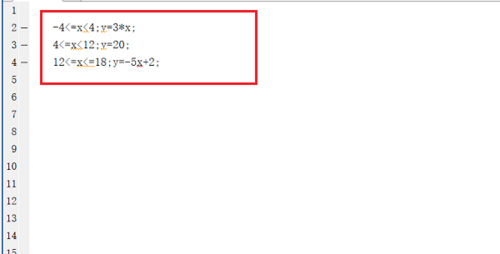

第一步比如我们要画这样一个分段函数图像“

-4<x<4;y=3*x;

4<=x<12;y=20;

12<=x<18;y=-5x+2;”，如下图所示：

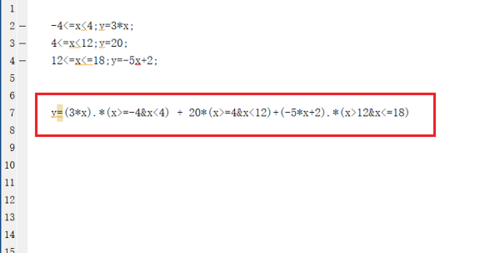

第二步我们先用matlab表达出来，y=(3*x).*(x>=-4&x<4) + 20*(x>=4&x<12)+(-5*x+2).*(x>12&x<=18)，如下图所示：

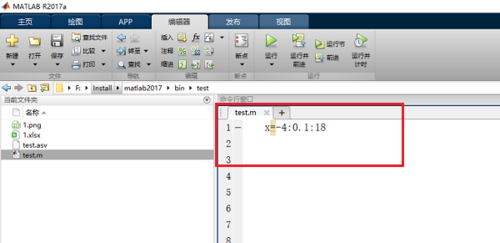

第三步输入x=-4:0.1:18，这个x的范围也是分段函数x的条件范围，如下图所示：

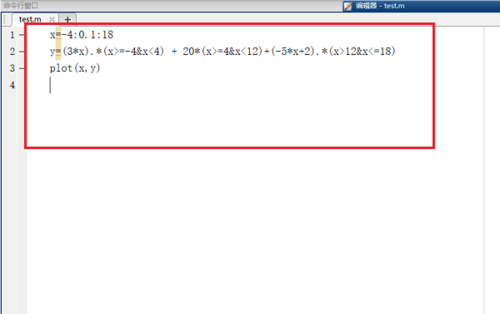

第四步m脚本输入“

x=-4:0.1:18

y=(3*x).*(x>=-4&x<4) + 20*(x>=4&x<12)+(-5*x+2).*(x>12&x<=18)

plot(x,y)

”代码，如下图所示：

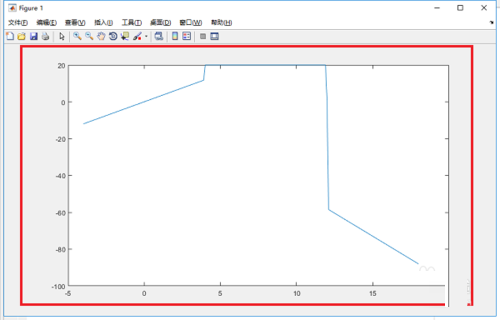

第五步运行脚本，可以看到已经画出了分段函数图像，主要是先用matlab表示出分段函数，然后使用plot画图就可以，如下图所示：
