使用PD软件(UML工具――Power Designer)设计数据库的图文方法

2020-07-14 12:40:22
字体:
来源:转载
供稿:网友

下载并安装Power Designer

我是从网上下载的PowerDesigner15.1汉化破解版,下载的软件如下:

这里写图片描述

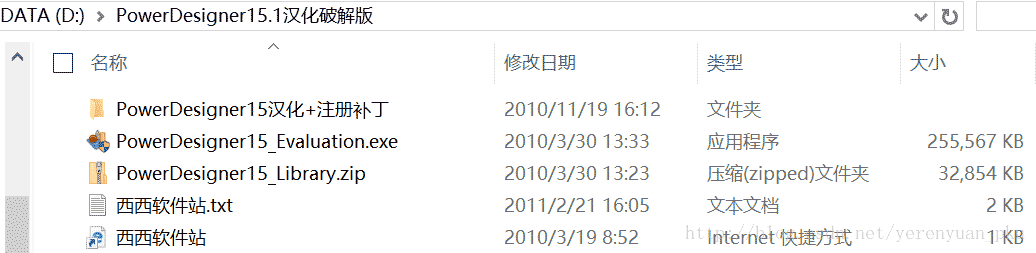

解压缩之后的目录为:

这里写图片描述


双击PowerDesigner15_Evaluation.exe,一直点击【Next】,即可成功安装Power Designer,相信大家都能安装成功,所以我就不再这儿一一细说了。一开始安装成功之后,界面显示全是英文,如果感到不舒适,可汉化,如何汉化,可参考PowerDesigner15汉化+注册补丁/说明.txt文件,再此也不赘述。

使用PD(UML工具——Power Designer)设计数据库

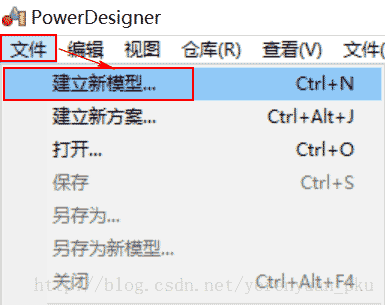

现在我们来使用Power Designer这个工具设计数据库。首先打开Power Designer这个工具,点击【文件】菜单,在下拉框中选中【建立新模型】,如下:

这里写图片描述

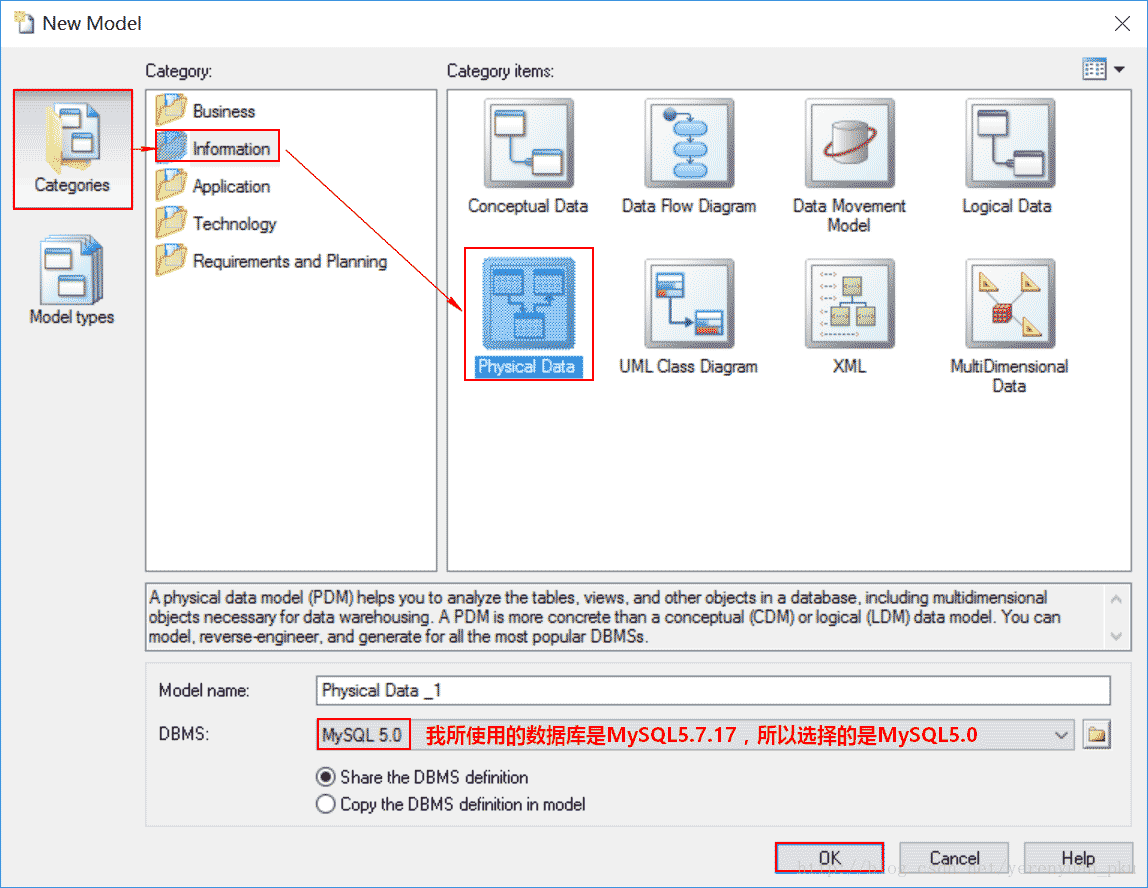

在弹出的对话框中创建一个Model,可按下图创建。

这里写图片描述

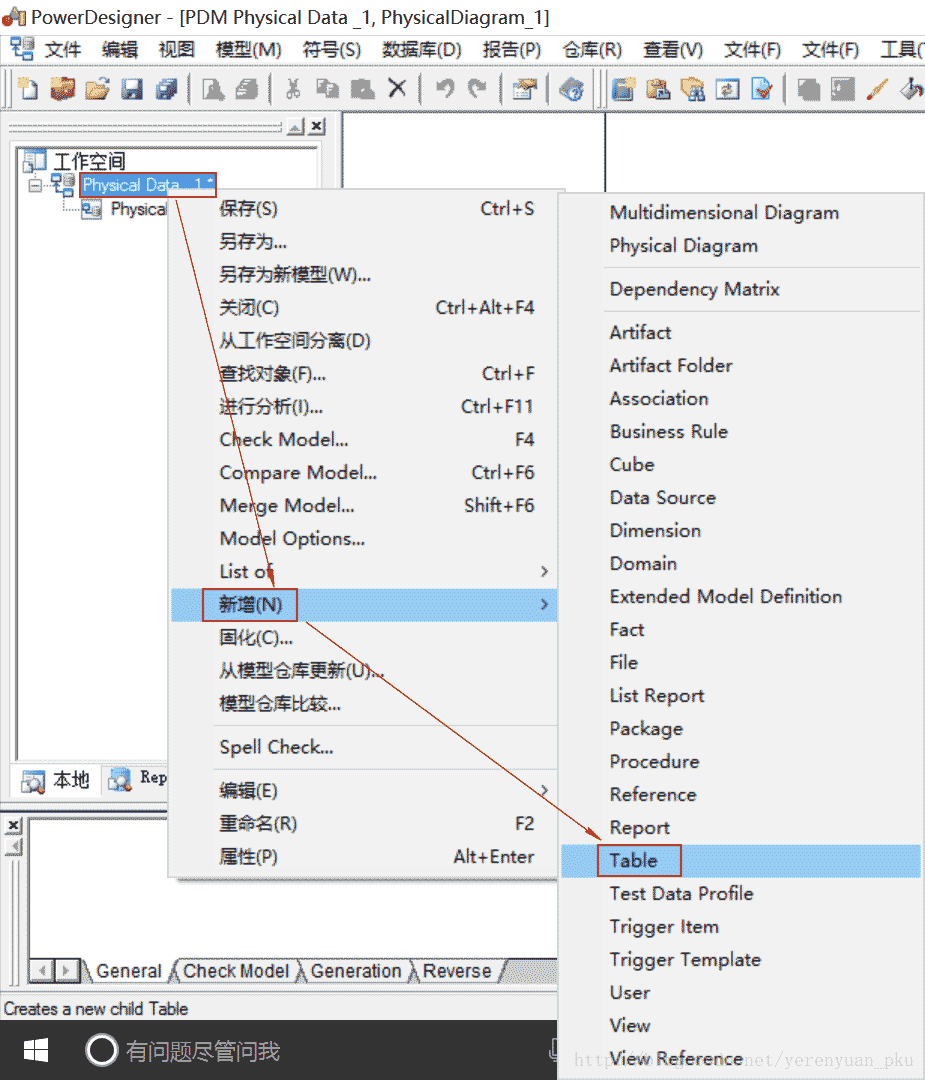

接着来创建一个数据库表t_user,可按下图来创建。

这里写图片描述

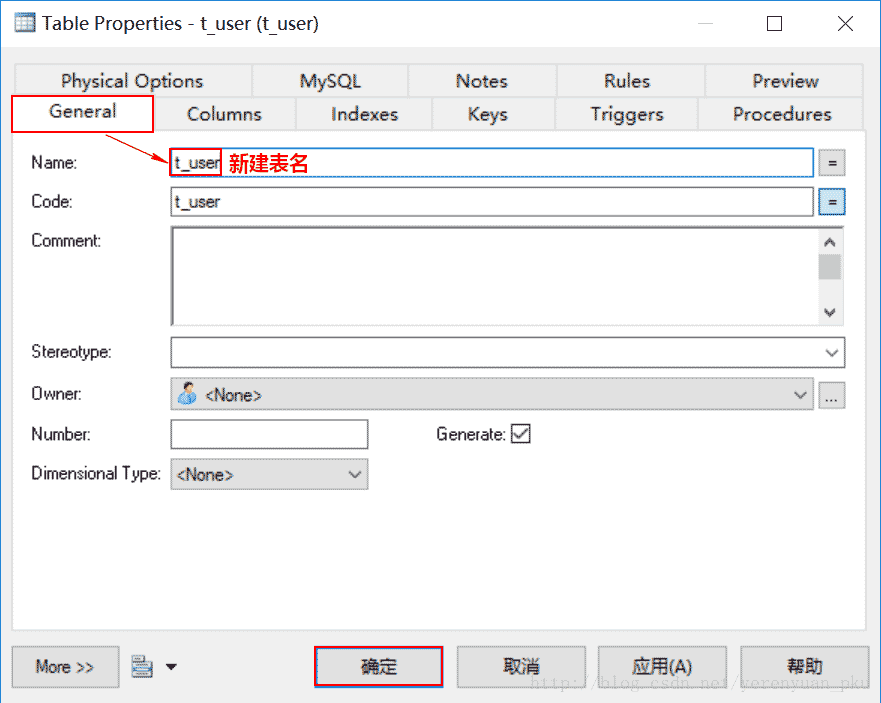

选中【General】选项卡,在Name输入框中输入要新建的表名。

这里写图片描述

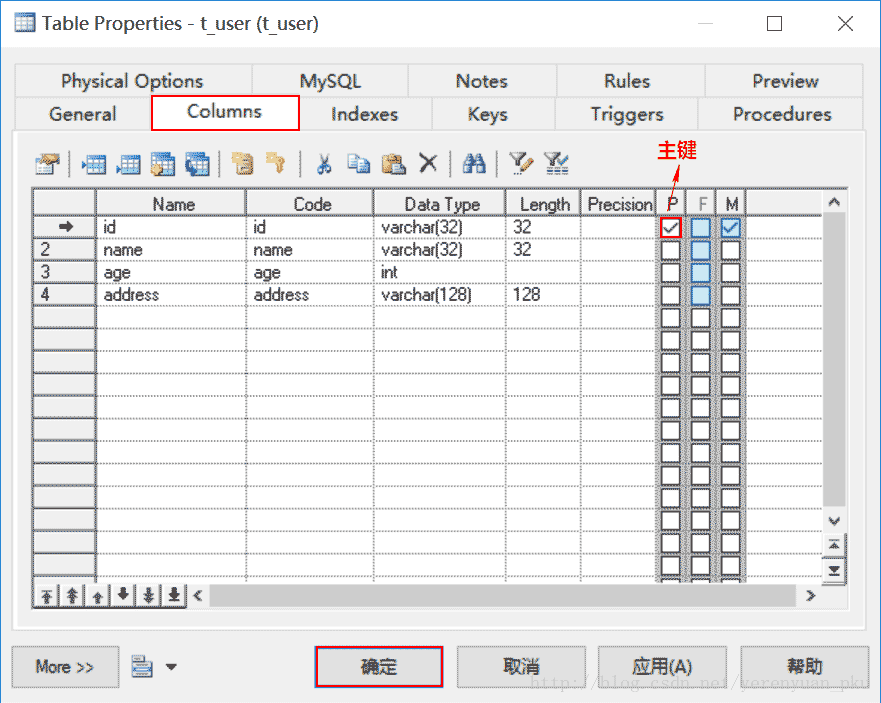

接着再选中【Columns】选项卡,新建表中的列。

这里写图片描述


最后点击【确定】按钮,则新建的表为:

这里写图片描述

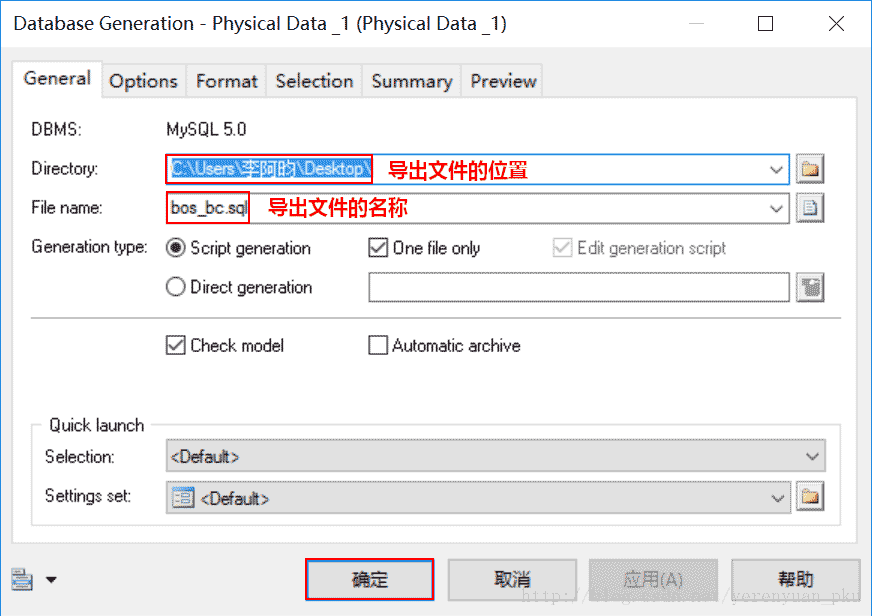

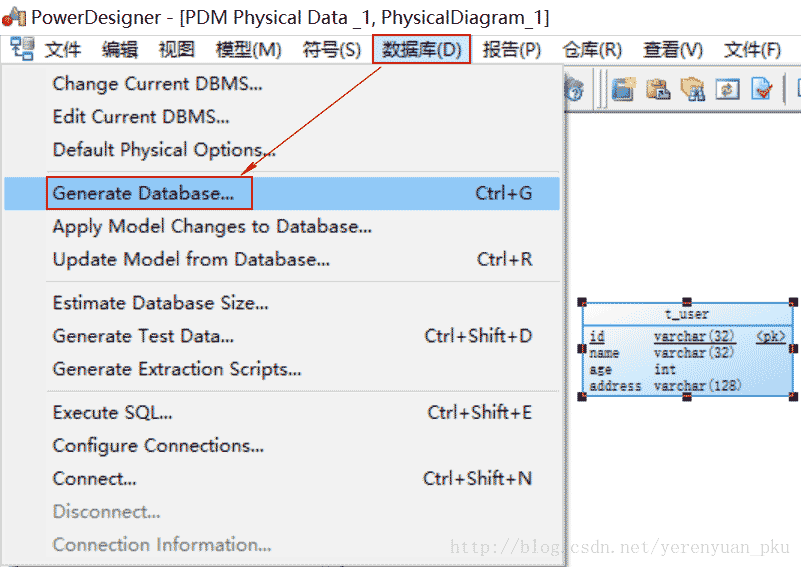

上面新建完t_user表之后,使用Power Designer这个工具还可以将建表语句导出到一个文件中,怎么做呢?可参考下图:

这里写图片描述

这里写图片描述

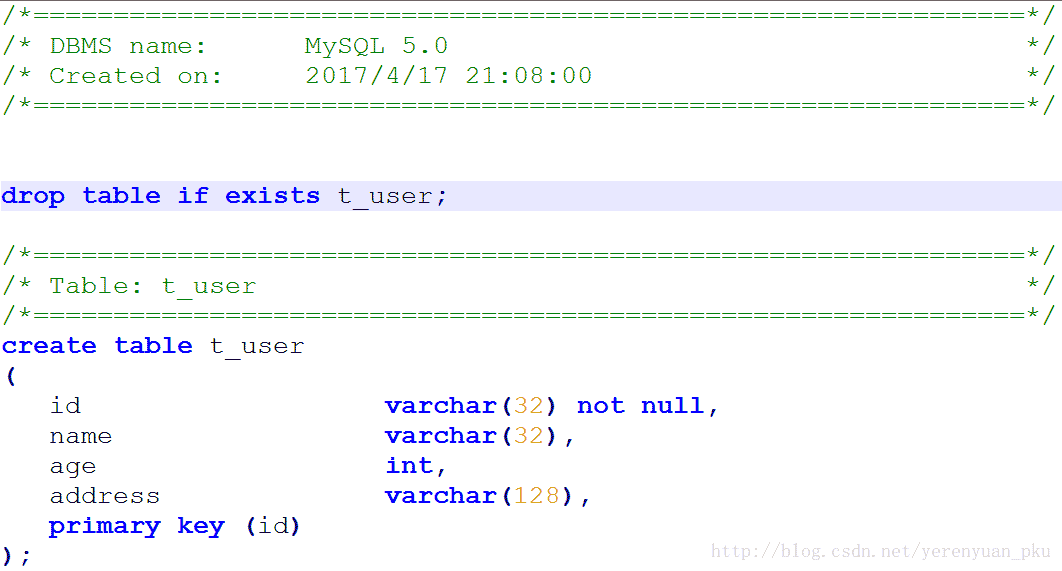

点击【确定】按钮之后,可以在桌面上找到bos_bc.sql这样的一个文件,打开,即可看到t_user表的建表语句:

这里写图片描述


有了这样一个bos_bc.sql文件之后,怎样将其导入到数据库中并创建相应的表呢?有两种方式:

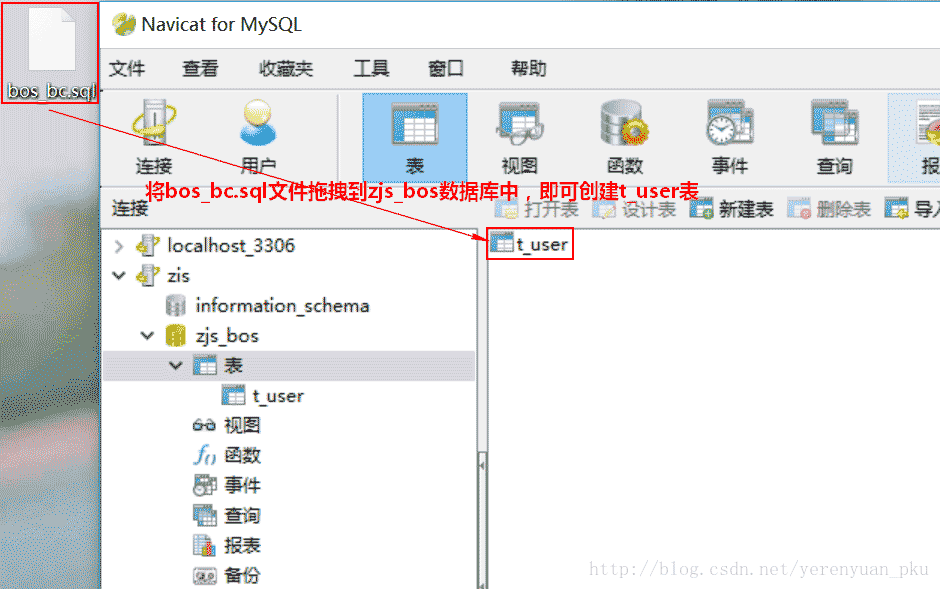

第一种,使用图形化界面工具来操作。

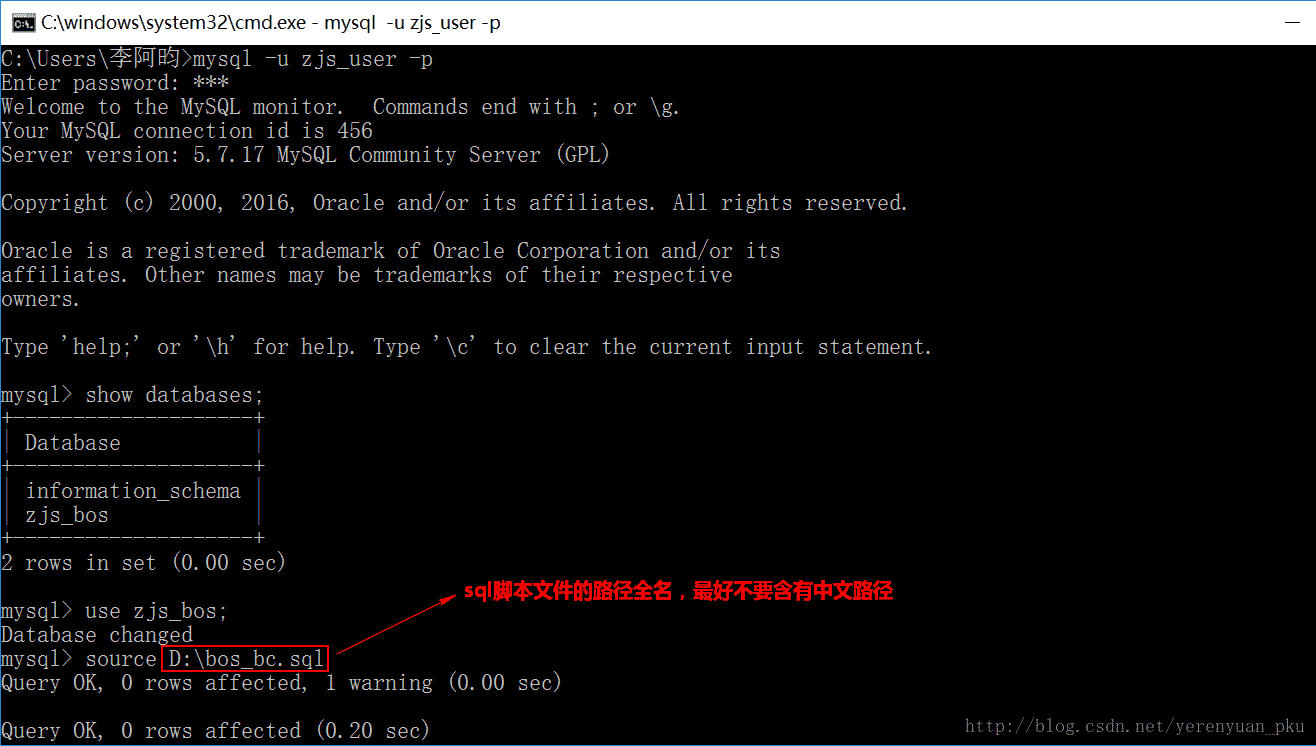

这里写图片描述第二种,使

用命令行工具,在mysql中执行sql脚本。

 这里写图片描述

接下来,我就来告诉大家如何创建有外键关联关系的两张表,以员工和部门为例来讲解。
上面我们新建了一张员工表——t_user,现在就要新建一张部门表——t_dept了,我们尽量设计得简单点,该表的设计可仿照上面的步骤,在此不过多赘述。新建完的t_dept表为:

这里写图片描述

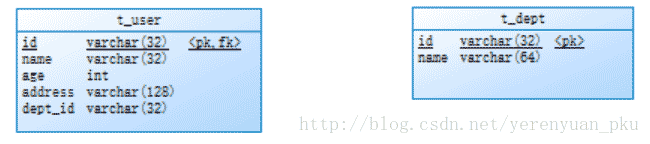

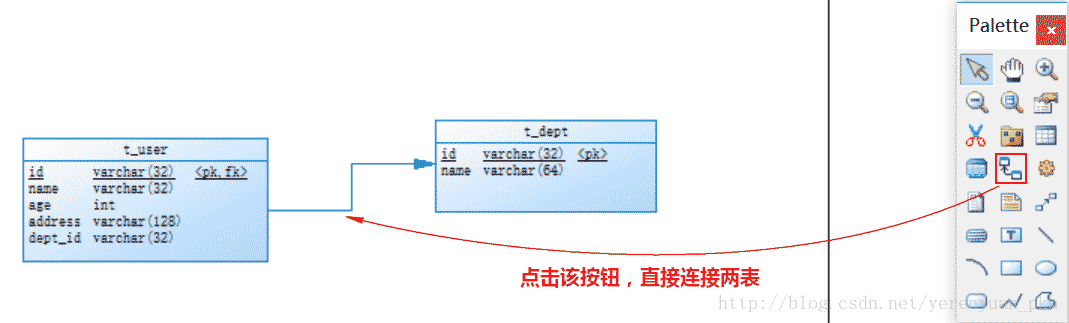

现在就要建立t_user表和t_dept表之间的外键关联关系了,具体做法是在t_user表新创建一列——dept_id,该列引用t_dept表的主键id,具体操作如下:

这里写图片描述

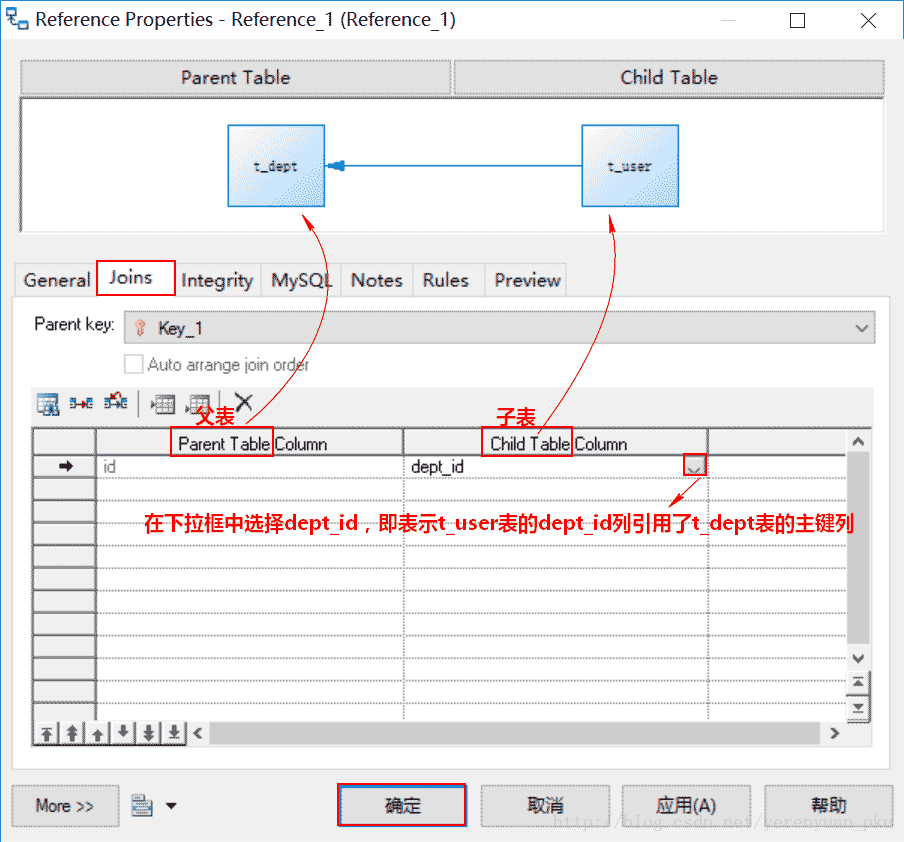

可发现这并不是我们所想要的,因为虽然建立了两表之间的外键关联关系,但是是t_user表的主键(id)引用了t_dept表的主键(id)。为了在两表之间建立正确的外键关联关系,就要双击连接线,在弹出的对话框中选择【Joins】选项卡,如下:

这里写图片描述

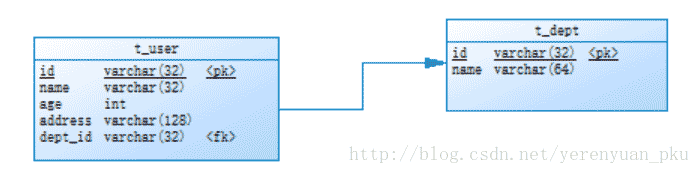

点击【确定】按钮,即可如我们所愿:

这里写图片描述

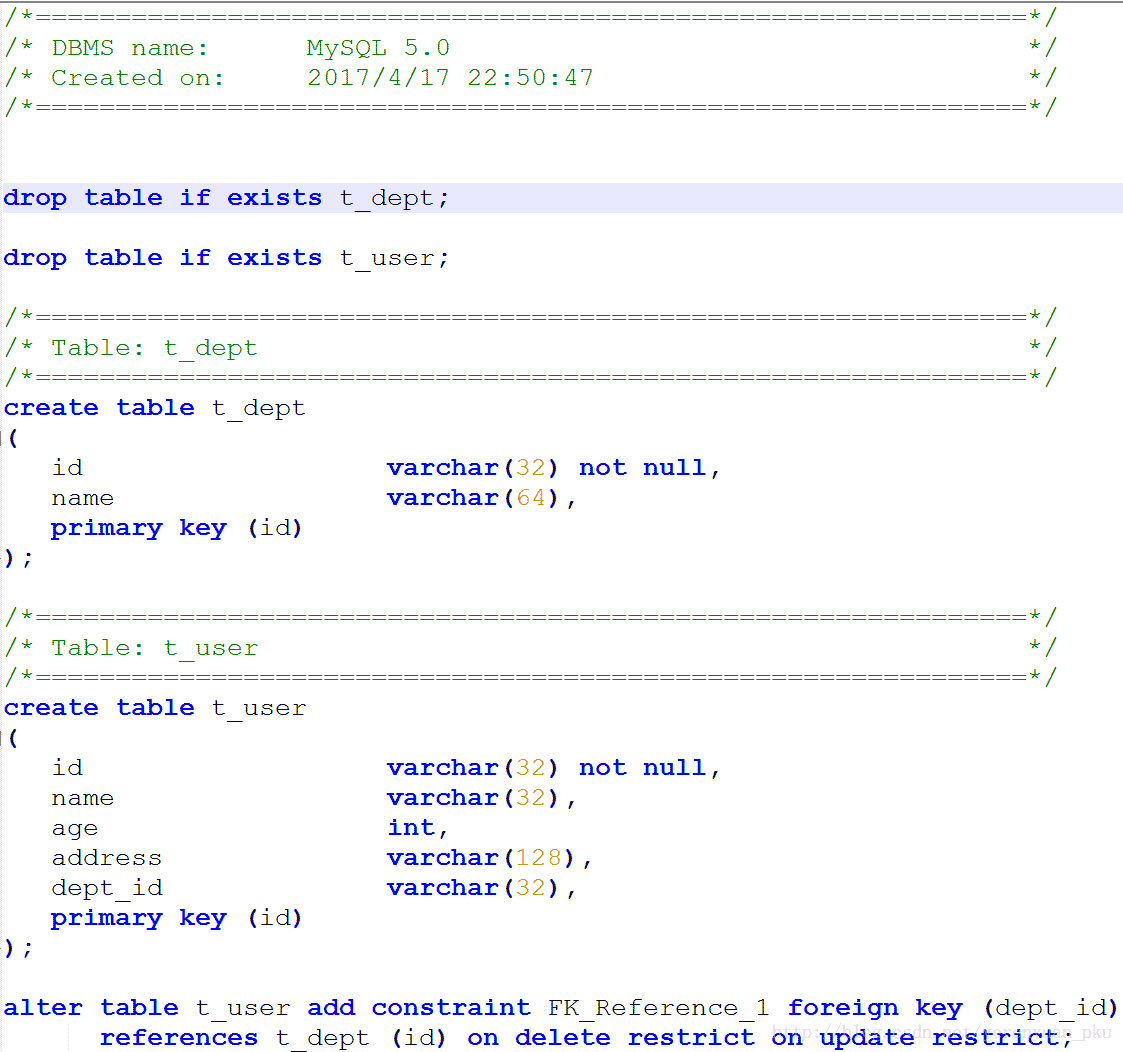

而且建表语句为:

这里写图片描述


该怎样将建表语句导入数据库中,我就不多说了,因为多说无益。
