本人专职维修电脑,朋友送修了一台索尼笔记本,故障为不进系统,经过维修后故障排除,下面介绍维修过程。

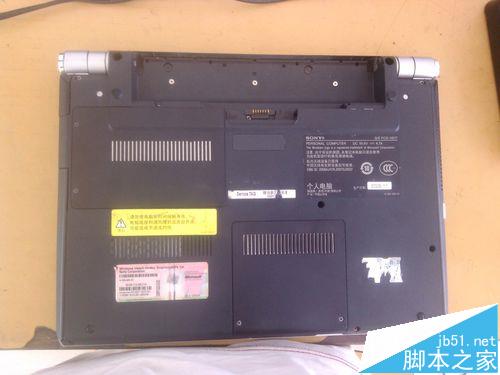

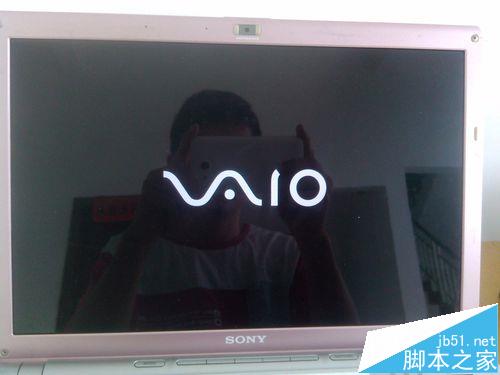

1、接机时仔细询问电脑的故障现像,及机主的使用习惯,机主表述:故障现像表现为进不了系统,开机时停留在LOGO的位置,一直卡住不动。开机试机故障确实如机主所述,同时还伴随着“哒哒”的响声,故障如图所示:
2、仔细听就发现"哒哒“声是来自硬盘,一般出现进不了系统有两个原因,一个是系统引导出现了问题导致进不了系统,另一个则是硬盘硬件故障导致进不了系统。接下来一步步排查。

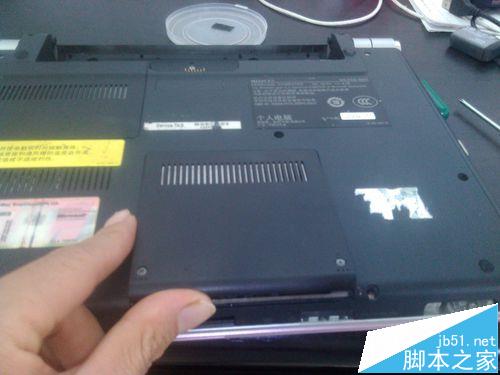

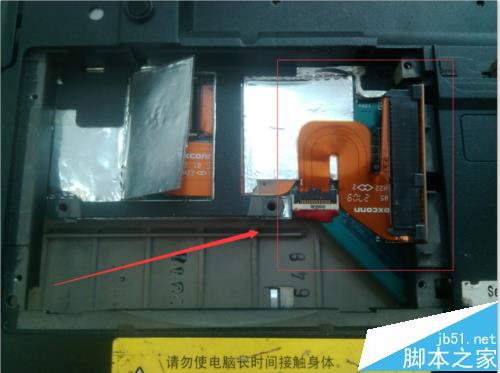

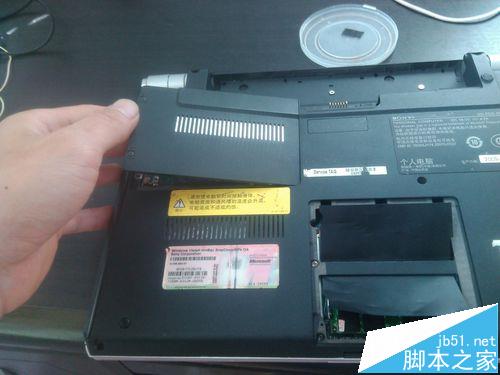

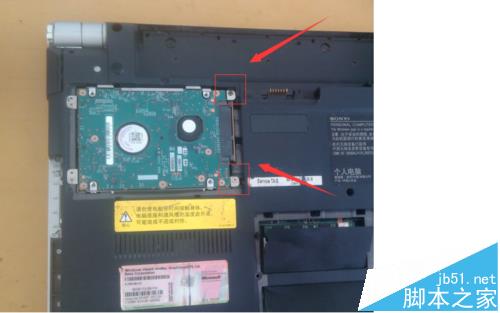

3、接下来拆出硬盘位置后面的盖板,再拆出箭头所指的螺丝,轻轻提起硬盘然后向后拉就可以取出硬盘,如图:
4、接下来检查硬盘是硬件是否正常。接下来拆下此硬盘接上硬盘读取器作为大容量存储器通过USB接口接到另一台正常的电脑上发现此硬盘也能够正常使用。接下来再装回去,开机,进入PE采用软件检测发现此硬盘没有坏道,那么可以证明,此硬盘是正常的。

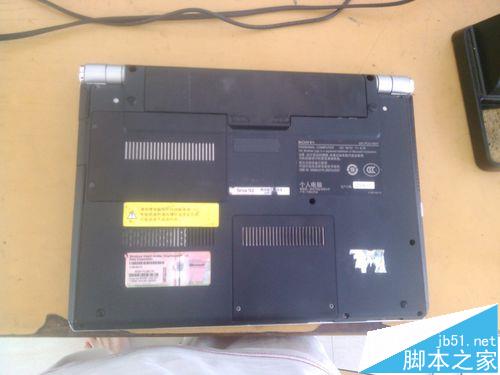

5、那么就可以判断是主板的问题了。接下来拆机准备修主板。拆下电池,如图:

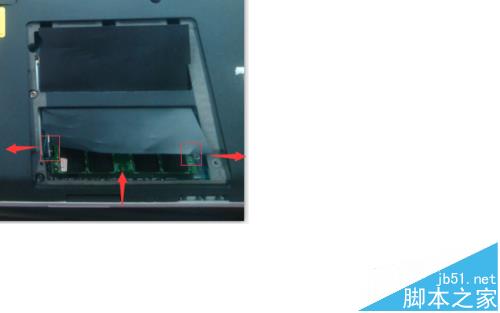

6、接下来拆内存,先拆内存后面的盖板,然后拆内存,拆内存时要注意先把内存槽的卡位向左右推开,再轻轻地将内存向上提,就可拆出内存,拆完后情况如图所示:

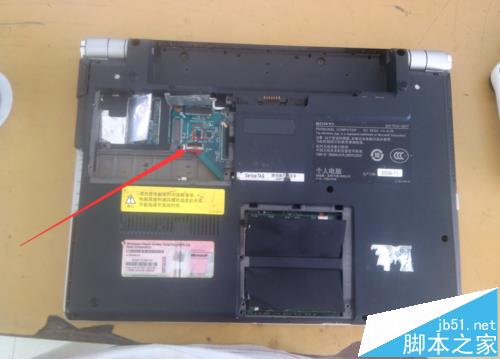

7、以步骤3同样的步骤去拆硬盘,然后再拆出硬盘的接口的排线,如图:
8、在拆解的过程中发现硬盘接口排线的下面的一个MOS管焊脚部位发生了氧化,用万用表测试发现接触不好,如图

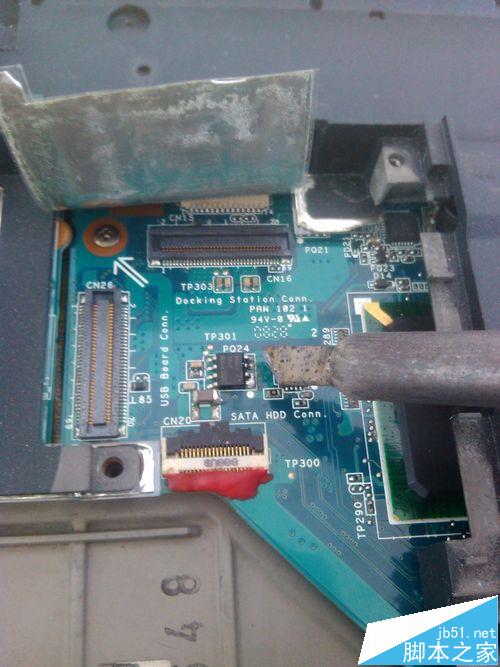

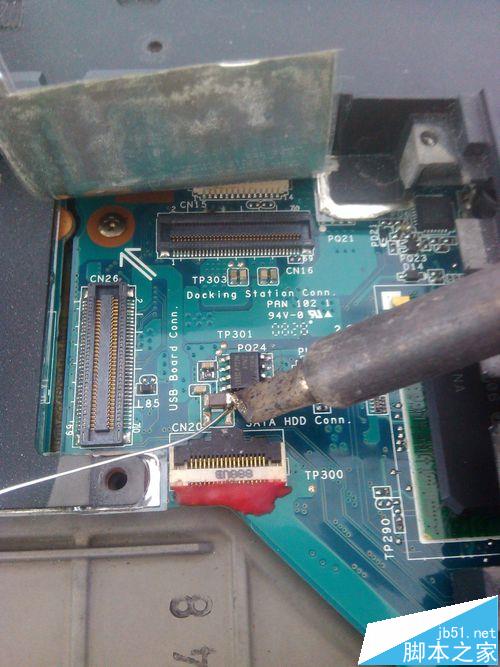

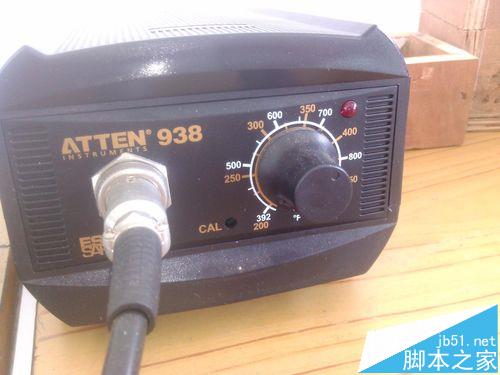

9、那就有可能是它的接触不好引起硬盘不能正常工作。接下来给氧化的管脚加焊,把烙铁的温度调为375度,然后加焊,如图:
10、同时为了保险一点,也同时给旁边的小电容小电阻也加焊,如图:

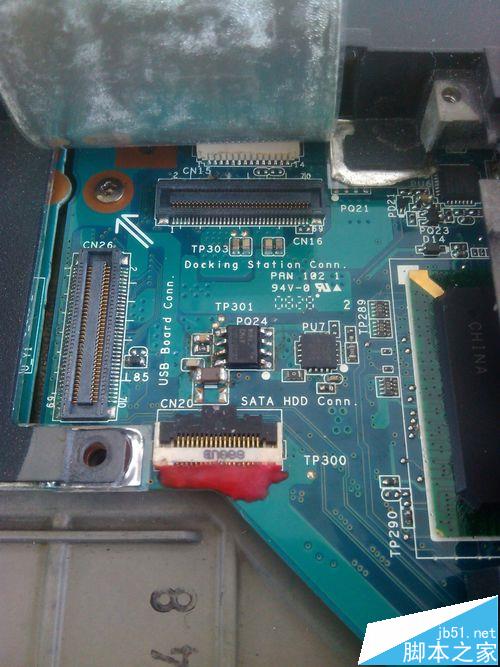

11、这是加焊好后的图片:

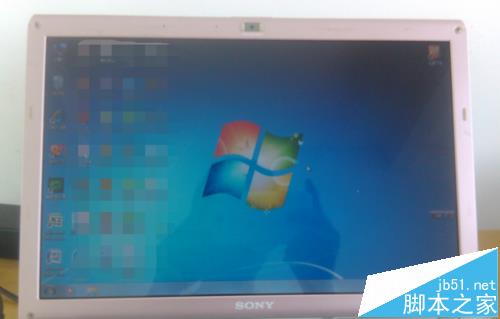

12、接下来装下硬盘试一下看行不行,发现可以进入系统了。
13、接下来连续烧机5个小时测试故障没有再重现,至此维修结束。
注意事项:
如果不具备电子方面的专业知识不是很建议自己维修,以免将故障扩大化。
