惠普nx6120笔记本维修手记

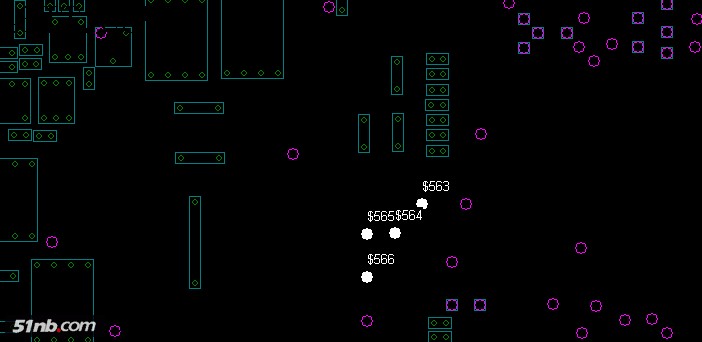

nx6120背面的DMI测试点
拆掉南桥后，测量南桥上的DMI测试点，有两对已经开路了。换了片南桥装上去再测DMI已经正常，CPURST正常输出，但是代码还是走FF。电流还是一路往上涨，但是涨的幅度没以前那么大了，以前大概每次0.03A往上涨，现在小了点，大概每次0.01A往上涨。好歹也是进步嘛。

再打PCI总线阻抗，发现AD14偏低，这应该就是问题所在了。这片板上走PCI总线的设备有两个：网卡和PC卡控制器。鉴于网卡的嫌疑比较大，先拆网卡。拆掉网卡后再测，AD14恢复正常。换片bcm5707网卡，主板正常走码。
