　　北京时间12日凌晨1点的苹果WWDC大会，苹果发布了iOS6、Mac等多款产品，其中，硬件里面，让人印象最深刻，也最关注的，当属15英寸的MacBook Pro 配备Retina显示屏版本机型。从定位来说，该机取代了本应该存在的17英寸MacBook Pro（推断17英寸MBP已被取消），采用15英寸分辨率高达2880x1800的Retina显示屏，新i7四核处理器以及NVIDIA GeForce GT 650M with 1GB GDDR5独立显卡，全固态硬盘，厚度却仅为18mm，重量2.02Kg，非常轻薄。可以说，新的Retina版MacBook Pro将笔记本工业设计提升到了全新的高度，笔者也在第一时间于ifixit网站找到了该机的全套清晰拆解照片，分享给大家。注：以下图片均来自ifixit网站。

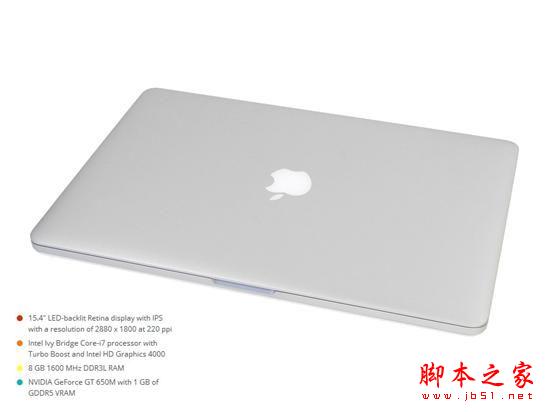

　　新MacBook Pro Retina版本采用15.4英寸IPS屏幕，具备广视角、广色域等特性，分辨率高达2880x1800，即原有15.4英寸MBP的四倍！硬件方面，该机采用i7四核处理器，含HD 4000核芯显卡，配备8GB内存以及NVIDIA GeForce GT 650M独立显卡。

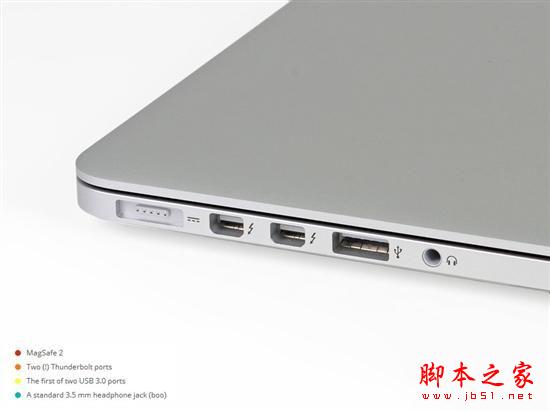

　　左侧接口方面，图中从左至右依次为MagSafe 2电源磁性接头、两个Thunderbolt雷电接口、1个USB3.0以及3.5mm耳机插孔。

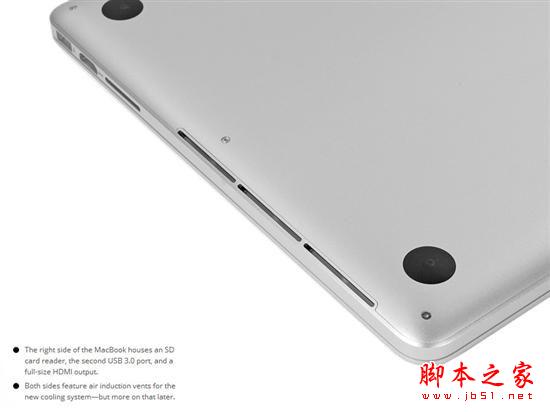

　　机身右侧，图中从左至右依次为1个USB3.0、1个HDMI高清输出、SDXC读卡器。此外，笔记本使用了全新散热方式，散热进气窗在侧面下方边缘。

　　MacBook Pro Retina版在屏幕下方并没有预留“MacBook Pro”的字样。

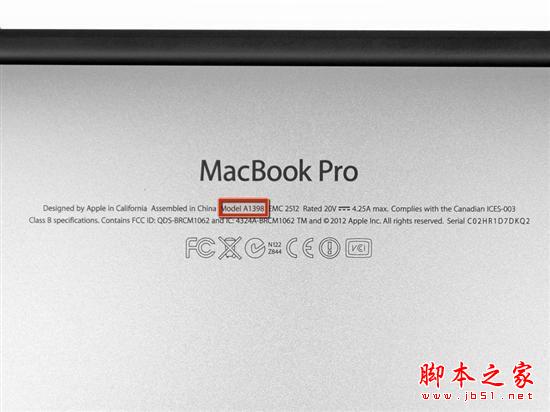

　　将笔记本翻过来，机身底部印有该机型号编码：A1398。

　　让我们近距离看看这个Retina视网膜屏幕，220ppi到底有多精细？

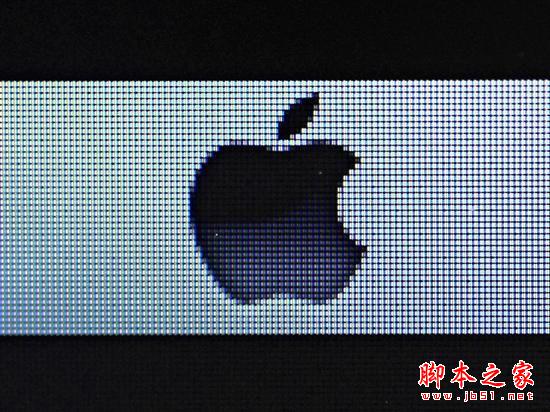

菜单栏的苹果标识。

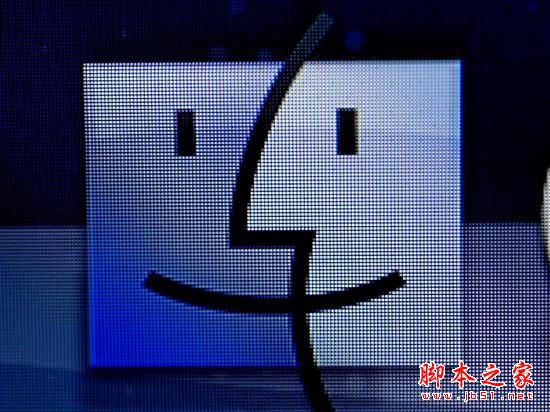

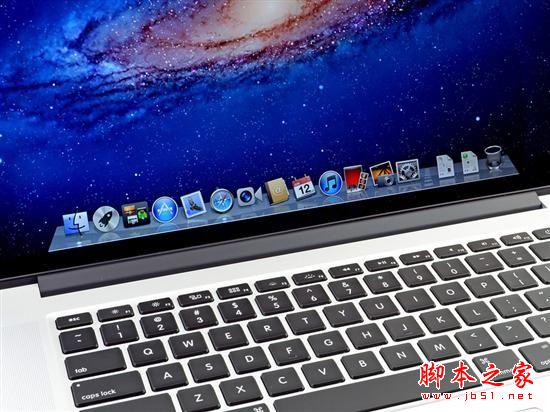

　　像素大幅提升的Finder图标，如此高的像素密度简直是不可思议！

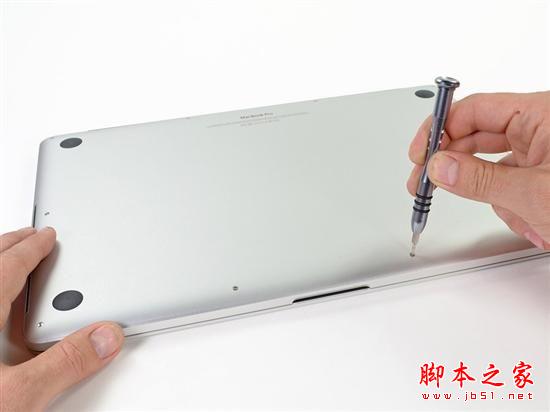

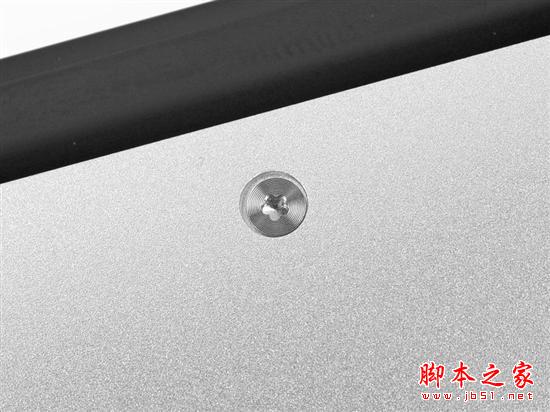

　　新的苹果MacBook Pro Retina版使用了苹果独有的Pentalobe螺丝。

Pentalobe螺丝一共十颗。

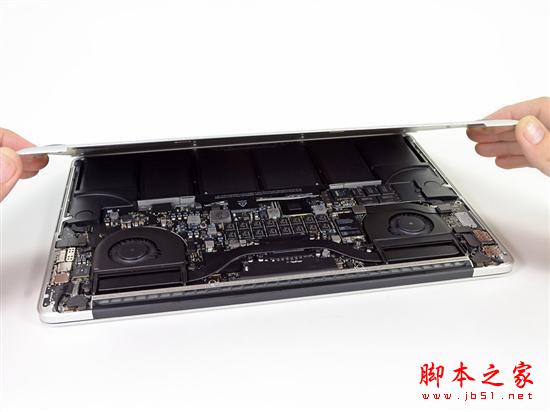

笔记本底盖被打开！

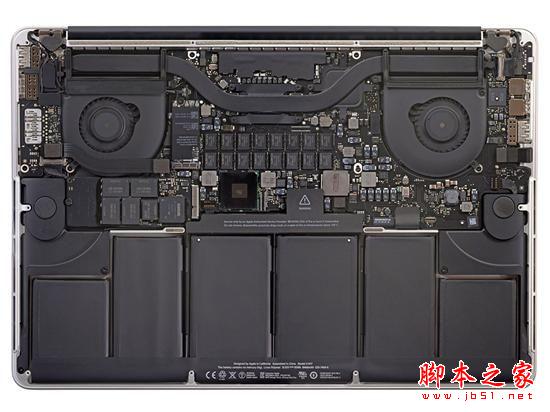

　　苹果MacBook Pro Retina版内部总览，布局非常干净整洁！

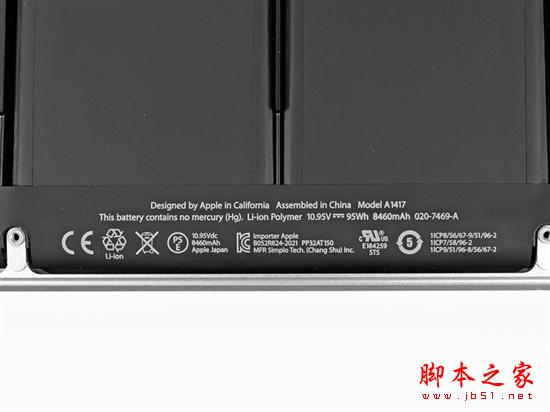

　　美国设计，中国组装的锂聚合物电池，不含汞，电量高达95Wh，远高于当前任何15英寸笔记本！（当前主流15英寸笔记本电量在54Wh左右）

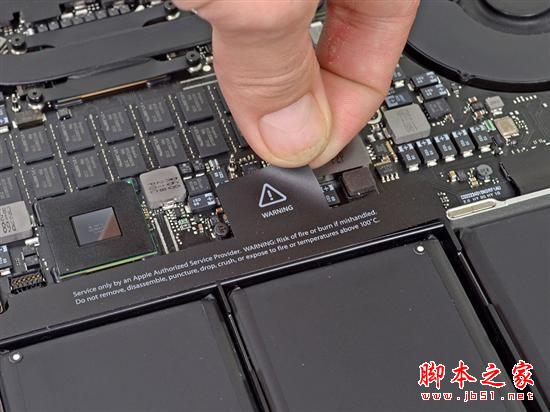

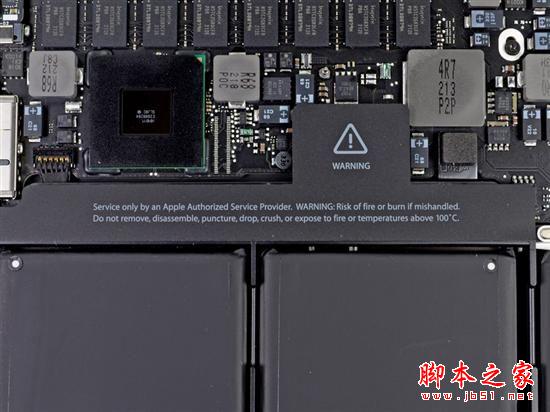

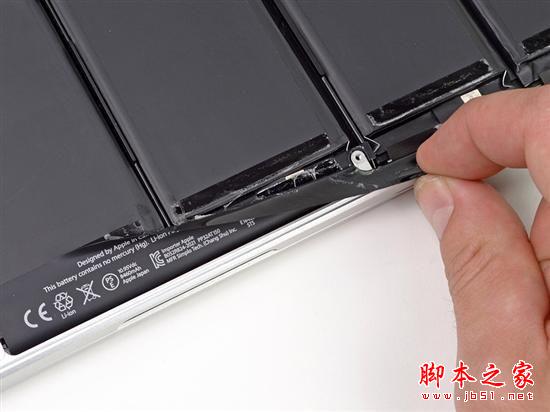

　　电池写有明确标语警告：如对电池进行更改，请到授权苹果服务站。如果处理不当，可能引起灼热、燃烧。请不要拆卸、拆解、穿刺、跌落、挤压、暴露于火中或高于100摄氏度的环境下。

开始拆解前，先断开电池。

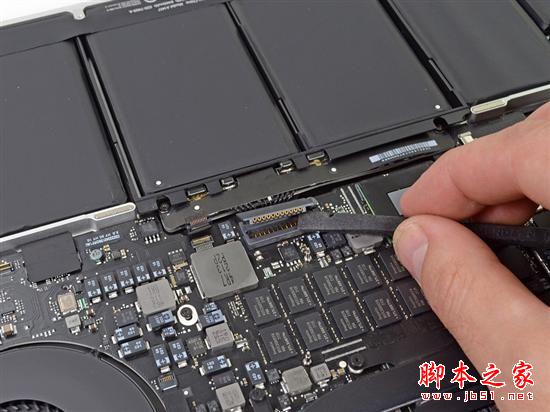

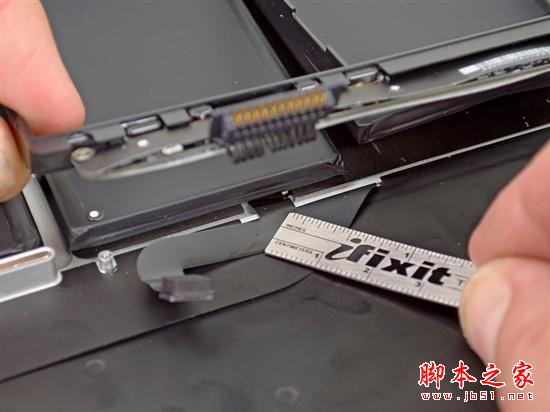

断开电池的电源接口排线。

　　与之前机器不同，新的MacBook Pro Retina笔记本的电池不再由螺丝固定，但是，苹果却使用了另一样让我们头疼的固定介质！

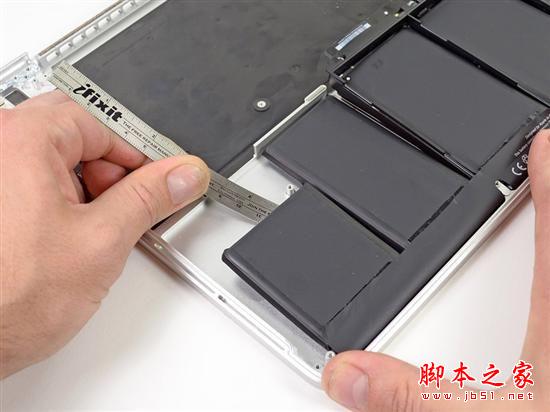

　　没错！它就是胶水！让我们把电池放一放，先拆其它组件！

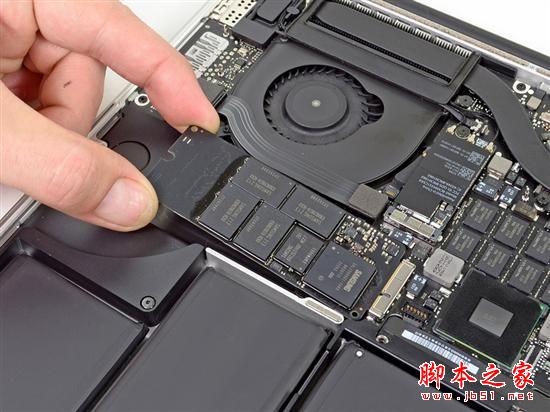

　　我们从SSD开始拆起。新的MacBook Pro使用了三星提供的SSD固态硬盘。

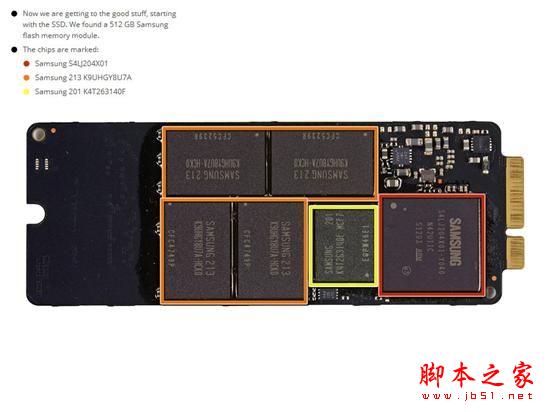

　　红色：三星自家的固态硬盘主控，型号为S4LJ204X01，基于Cortex-A9架构，三核，支持SATA 6Gbps接口，Trim、NCQ等功能；黄色：缓存芯片，型号为201 K4T263140F；橙色：闪存颗粒，编号213 K9UHGY8U7A，单颗容量64GB，规格与三星830系列固态硬盘相当。

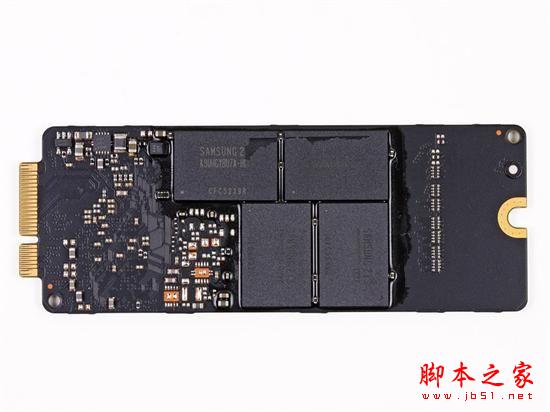

　　硬盘背面也有四颗编号213 K9UHGY8U7A的闪存芯片，共计8颗，总共容量512GB。固态硬盘被用于MacBook Pro还是头一次。

　　新MacBook Pro Retina版的无线芯片，同样中国组装。

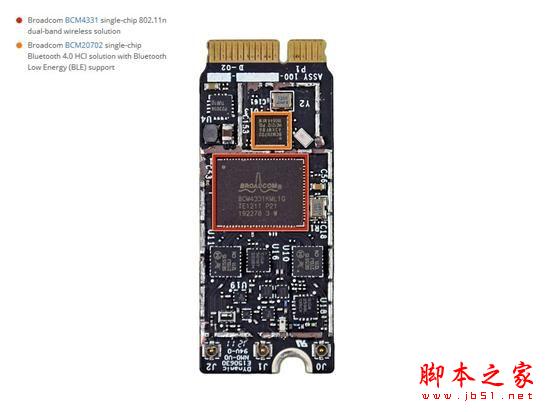

　　无线网卡上面橙色芯片型号为Broadcom BCM20702单芯片，负责蓝牙4.0，支持BLE低功耗技术；下面的红色芯片型号为Broadcom BCM4331，提供双频802.11n无线连接功能。

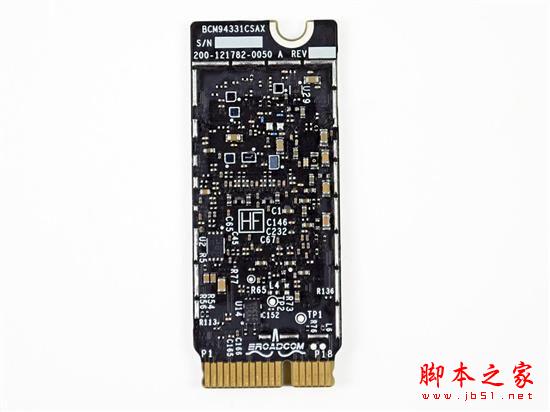

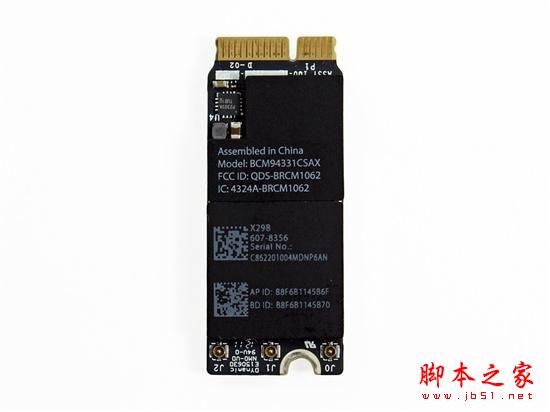

无线网卡背面。

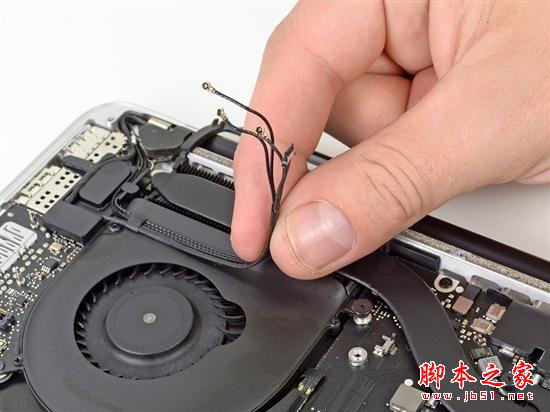

移除压在散热风扇上面的天线。

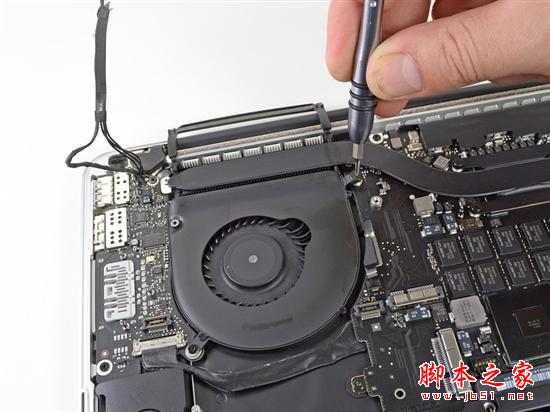

拧开几颗螺丝钉…

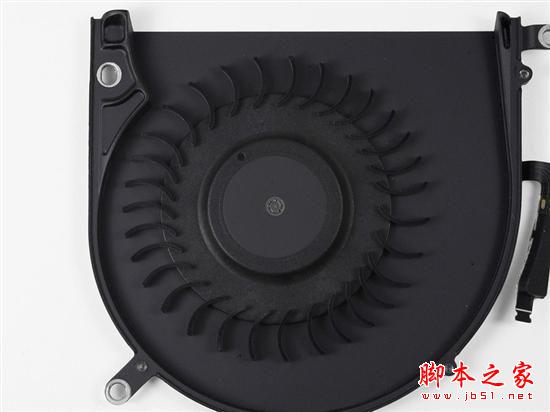

　　成功拆下苹果首创的非对称涡轮风扇。仔细看扇叶排布，其间隙并非均匀，这样做的好处是可以分散风扇运行时的噪音，使笔记本保持安静。

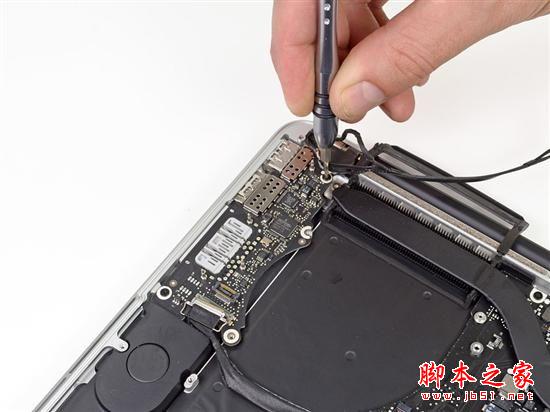

下面开始拆笔记本的I/O接口电路板。

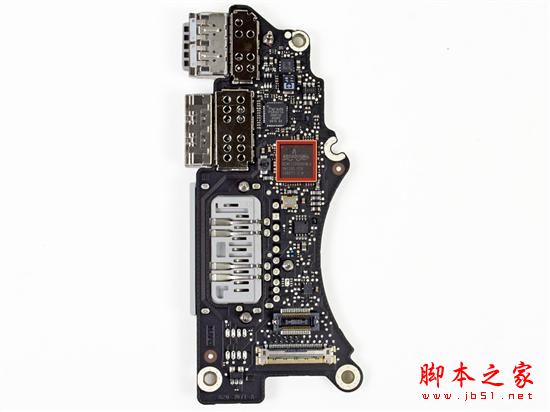

　　I/O电路板非常小，提供两个USB3.0接口和一个SDXC读卡器，苹果非常人性化的将两个USB设置于机身两侧，读卡器控制器型号为Broadcom BCM57100。

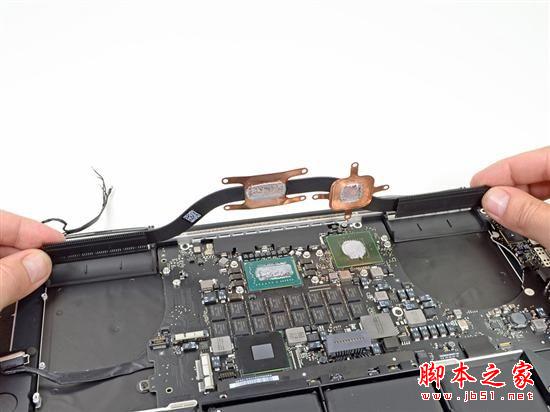

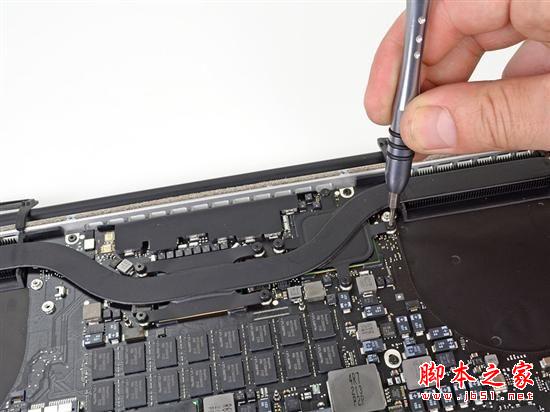

移除笔记本核心上的热管…

　　新的MacBook Pro Retina笔记本使用一根热管串联处理器与显卡，并在热管两端都留有风扇以及散热鳍片，因此热量向两侧传递，冷空气由机身两侧底部进入，分别直接流向风扇，带走热量并由机身后侧传出，这样的散热方式还是非常巧妙而高效的。

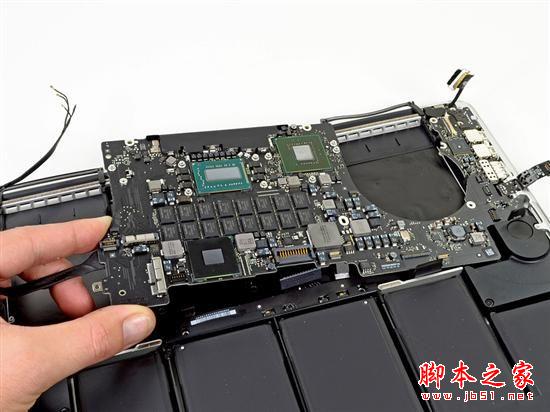

取下笔记本的主板。

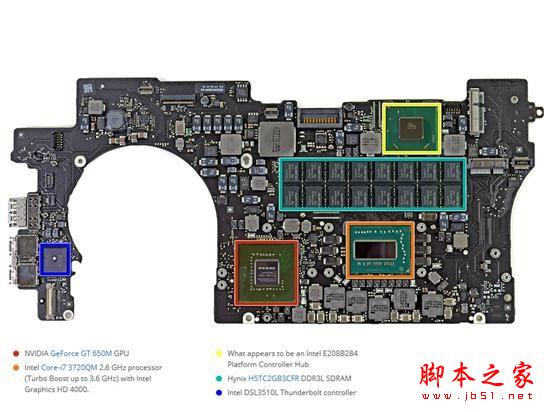

　　蓝色：Intel DSL3510L Thunderbolt（雷电接口）控制器红色：NVIDIA GeForce GT 650M显卡橙色：Intel 酷睿i7-3720QM四核处理器（2.6GHz~3.6GHz）绿色：海力士H5TC2G83CFR DDR3L内存芯片黄色：Intel E208B284平台控制器

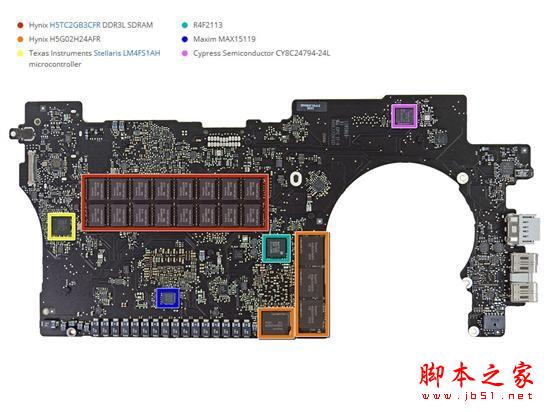

　　黄色：德州电器Stellaris LM4FS1AH微控制器红色：海力士H5TC2GB3CFR DDR3L内存蓝色：Maxim MAX15119芯片绿色：R4F2113芯片橙色：海力士H5G02H24AFR显存颗粒紫色：Cypress半导体公司的 CY8C24794-24L

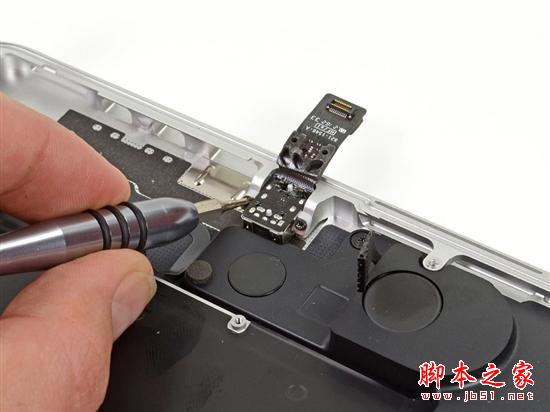

拆解MacBook Pro Retina的3.5mm耳机接口。

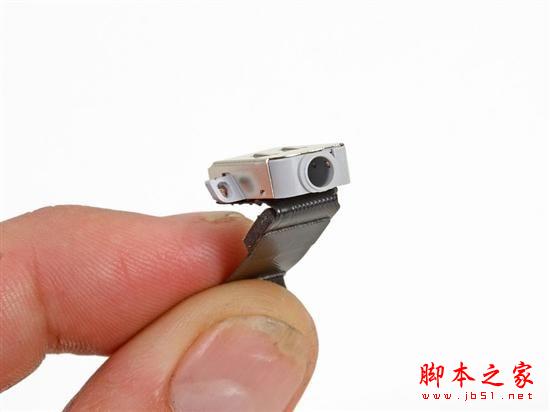

拆下来的耳机接口。

　　新款MacBook Pro Retina的扬声器（右），据苹果介绍，新款笔记本的音质比以前产品更为优秀！

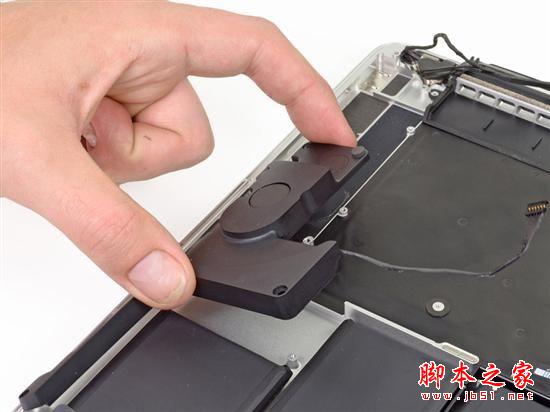

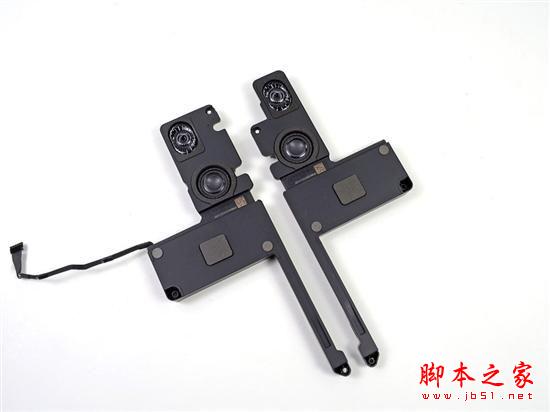

拆下来的扬声器。

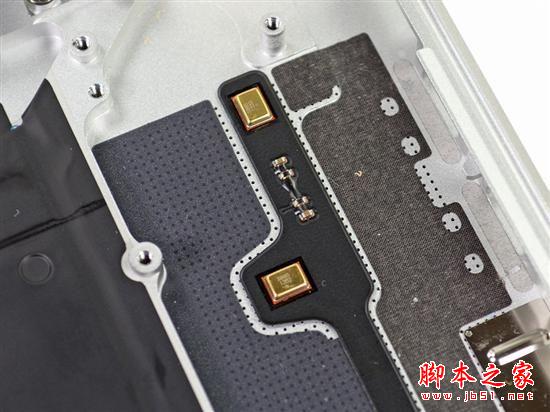

　　双定向式麦克风在左边扬声器排线上，麦克风采用自适应式波束型算法，减少背景噪音并优化音质，让您在FaceTime通话中享有绝佳的声音表现。

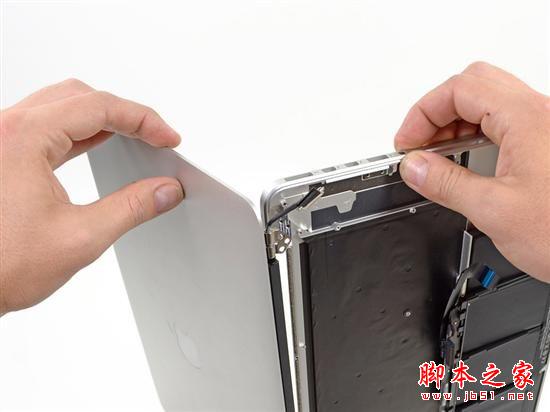

　　拆解苹果MacBook Pro Retina的屏幕部分。除了超高分辨率的IPS面板，屏幕还整合了720p FaceTime HD摄像头、Wi-Fi天线以及蓝牙天线。

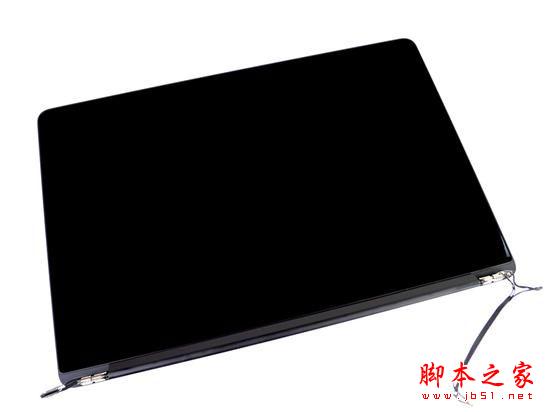

拆下来的屏幕。

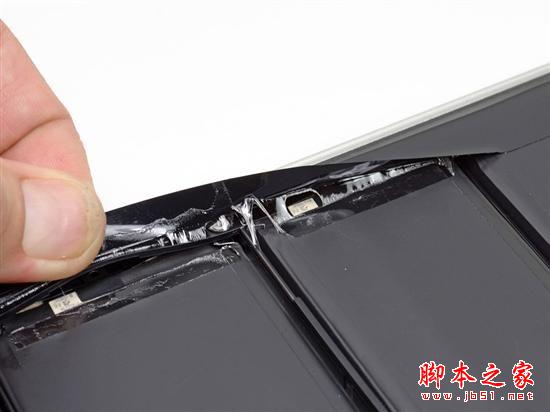

　　新款MacBook Pro的电池采用胶水固定，拆不下来！

　　此外，触控板也在电池下面，强行拆卸可能会对触控板线路造成损坏。

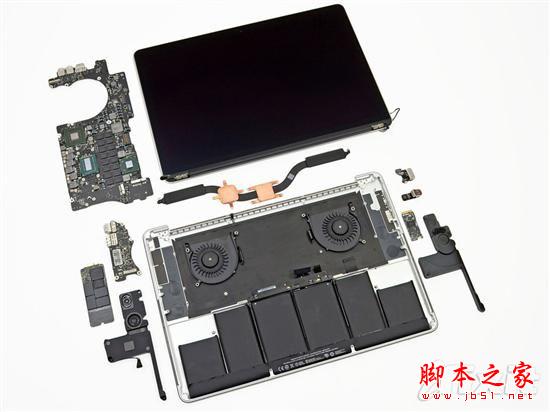

　　新款苹果MacBook Pro Retina版本的全部组件。维修难度非常高；采用独有的Pentalobe螺丝，防止用户自己拆机；内存固化在主板上面，不可升级，只能定制，最高16GB； SSD形状诡异，可更换，但仍升级困难；电池无法拆卸；屏幕表面没有玻璃保护，整合度过高，任何屏幕内部组件损坏，都需要更换整个屏幕。
