ThinkPad X230 安装MSATA SSD固态硬盘diy拆机教程

X230安mSATA SSD

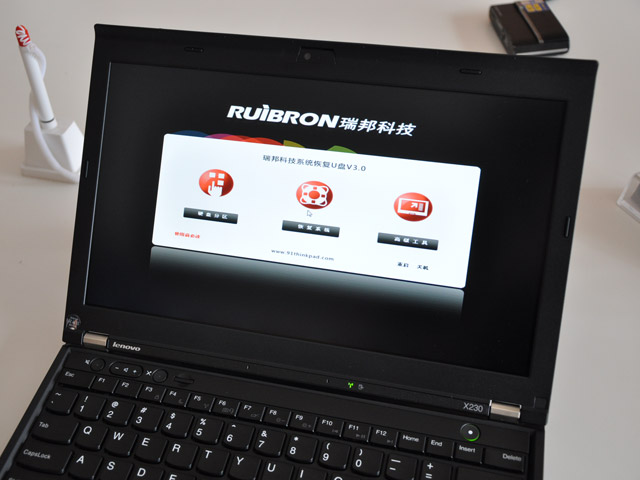

1,下图：ThinkPad X230

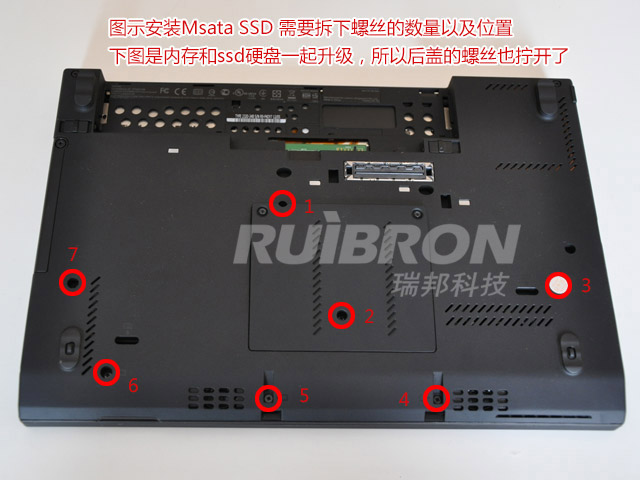

2，按下图所示，把螺丝都拧下来，螺丝都是一样大小，长短的，一共7个

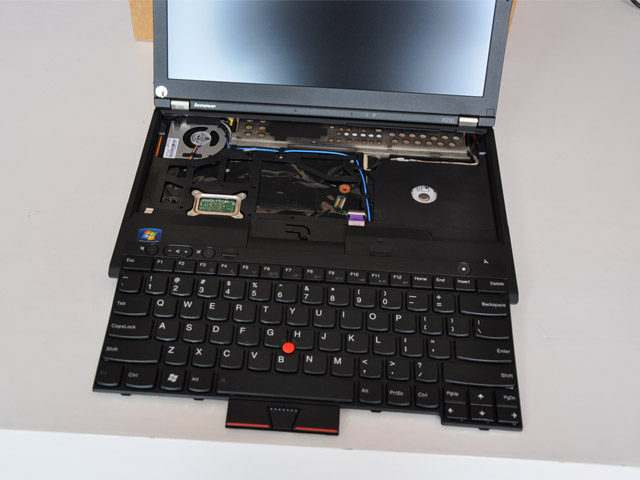

3，后面的螺丝全都取下了，把键盘往屏幕的方向一推，然后就可以拿下来了，拿的时候注意数据线。

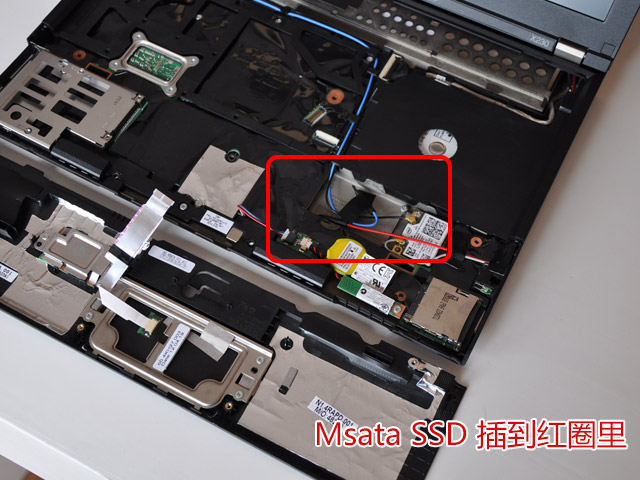

4,画红圈的地方，就是插msata ssd 的位置了：实际操作的时候，并不需要把掌托完全取下，我们为了让大家看的更清楚，所以取下来了：

5,注意看，预留了一颗螺丝，把螺丝先拧下来，然后把msata ssd 插进去，再把螺丝拧好。就一颗螺丝就可以固定

6,再把螺丝一一装回去即可，安装瑞邦thinkpad系统恢复u盘，进行下一步操作即可。
