matlab房建立一个simulink模型的方法

在进行simulink学习的时候，最主要的是如何正确的建立一个完整的基本的工作；本经验以一个示波器的显示为例；下面一起随小编去看看具体的操作吧！

方法：

1、打开matlab软件，我们采用的是R2012b版本的，其他版本的matlab只要带有simulink就可以；

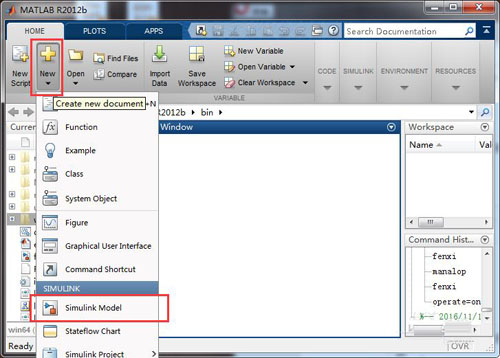

2、点击“New”，会出现一个下拉菜单，然后在下拉菜单中选中“Simulink Model”；

对于其他版本的matlab，也可以采用“文件”-“新建”-“simulink”；

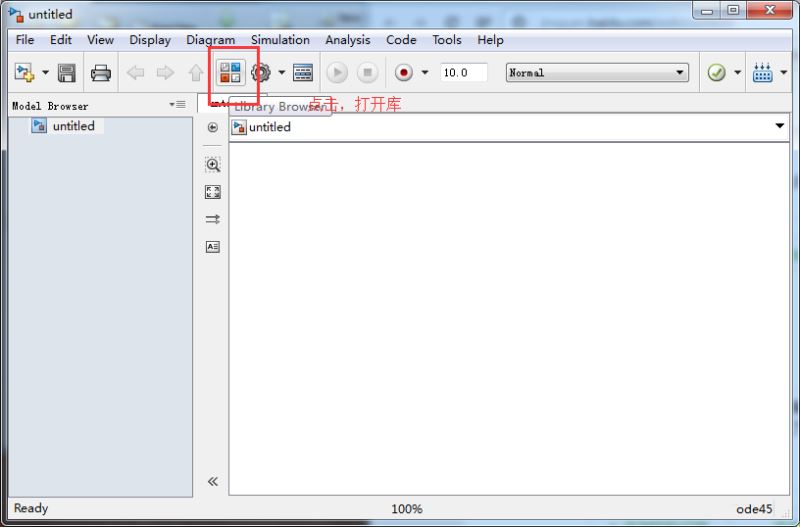

3、等一会，我们就会看到一个编辑的界面，接着我们点击打开“simulink lib”按钮；其他版本的可能不一样了，但其基本方法是一样的；

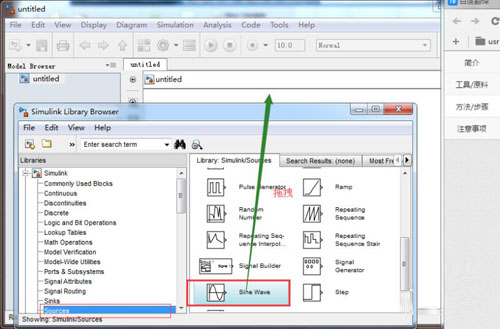

4、在库的“Sources”一栏中，找到“Sine Wave”，这里是添加一个正玄波发生器；

然后，鼠标左键按住该方块不动，接着将它拖拽到编辑的版面上；

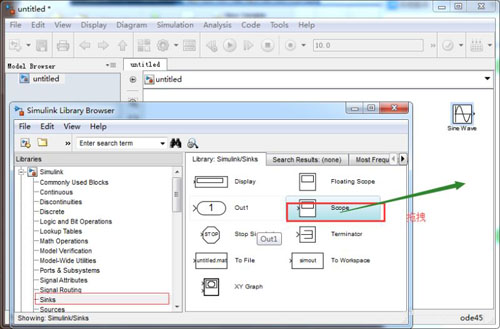

5、找到“Sinks”，接着找到“Scope”，同样的将其拖拽到编辑框中；

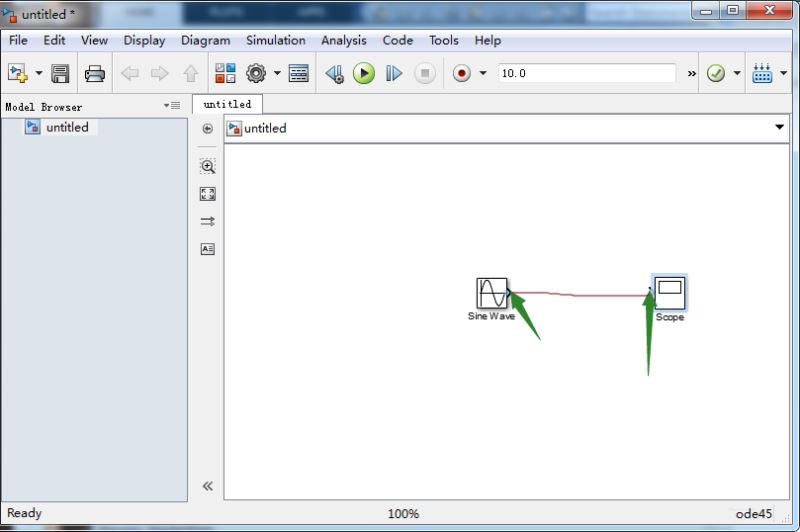

6、将两个模块连接到一起，具体方法是，想到与划线一样，用鼠标左键连接在一起；

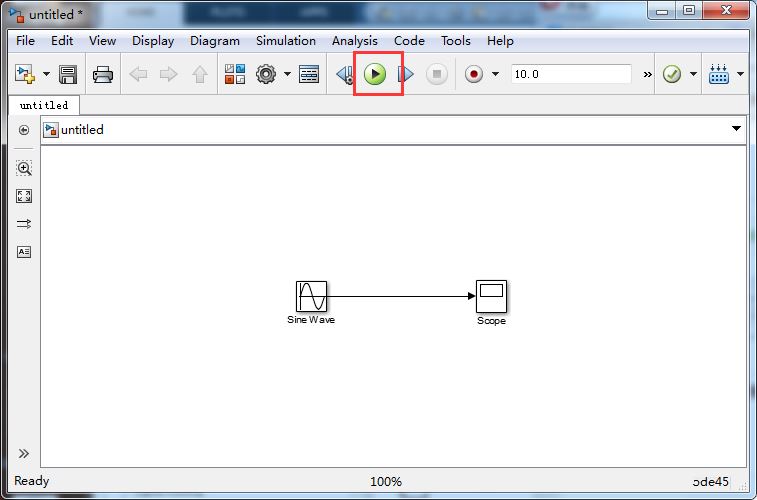

7、点击运行按钮，按钮如图中所示；

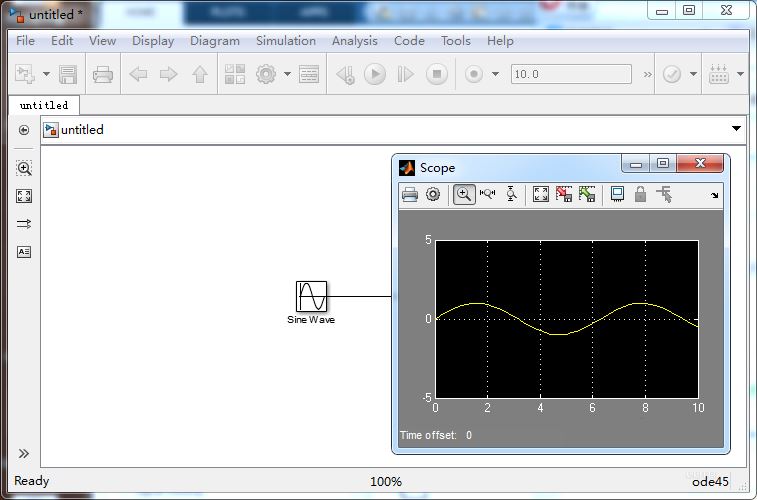

8、查看结果，双击“Scope”后我们会看到我们的仿真结果；

然后，就证明我们的“Simulink”模型建立是正确的。
