怎么开启PowerDesigner15工具栏被禁用掉的图标

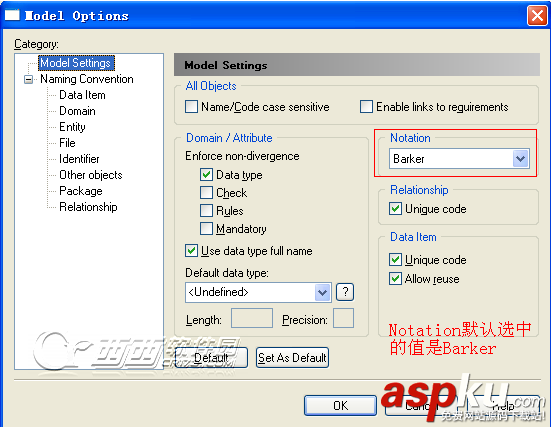

PowerDesigner 15 的版本，工具栏上的Inheritance图标默认是禁用的，如下图所示：

取消禁用的方法如下：

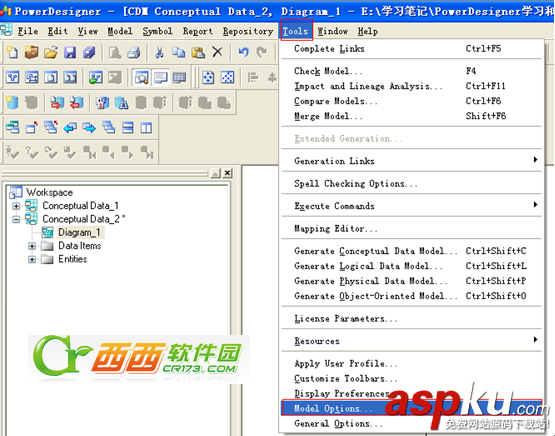

Tools->Model Options->Model Settings->Notation 设为“E/R+Merise”就行了，具体操作步骤如下图所示：

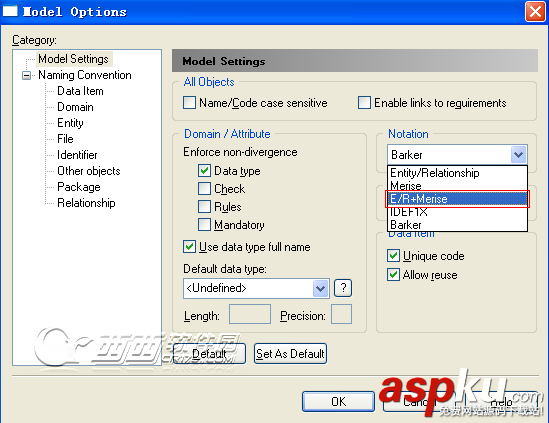

改成“E/R+Merise”就行了

此时工具栏就可以使用那三个被禁用掉的图标了，如下图所示：

PowerDesigner 快捷工具栏 palette 不见了，怎么重新打开，找回来呢？

Tools（工具栏）-> Customize Toolbars（自定义工具栏）-> Palette(调色板)勾选。

好了Palette又回来了。

如何取消Name跟Code的关联呢？

在设计PDM文件的时候,设计一张表,在填写栏位的时候,如果我们输入Name,Code会跟着变化。

这个完全是西方人的习惯,因为他们的Name和Code都是E文,所以不会出现什么问题。

但是,我们使用的时候,就会很不习惯,Name应该是中文名字,Code才是资料库的实际字段名。

Tools -> General Options -> Dialog 把 Name to Code mirroring 勾掉。

为何检测出现 Reference constraint name maximum length is limited to 30 characters Key constraint name maximum length is limited to 30 characters 的警告

导致生成建表SQL时通不过，细究原因原来是默认设置的问题，改下就可以了

调整以下参数：

Database->Edit current DBMS 数据库类型::Script/Objects/MaxConstLen value->255
Database->Edit current DBMS 数据库类型::Script/Objects/Table/Maxlen value->255
Database->Edit current DBMS 数据库类型::Script/Objects/Column/Maxlen value->255 字串7

但是要注意的是，表名、列名、主键等不要超过30个字符，否则Oracle不认。

如何将Name的值自动设为Comment（适合国人）

对于字段名

Oracle版：

Database->Edit current DBMS 数据库类型::Script/Objects/Column/ColumnComment value->

Comment on column [%QUALIFIER]%TABLE%.%COLUMN% is %q:Name%

MySql版：

Database->Edit current DBMS 数据库类型::Script/Objects/Column/Add value->

%20:COLUMN% [%National%?national ]%DATATYPE%[%Unsigned%? unsigned][%ZeroFill%? zerofill][ [.O:[character set][charset]] %CharSet%][.Z:[ %NOTNULL%][%IDENTITY%? auto_increment:[ default %DEFAULT%]][ comment %.q:Name%]]

同理对于表名也是

Database->Edit current DBMS 数据库类型::Script/Objects/Table/TableComment value->

Comment on table [%QUALIFIER]%TABLE% is %q:Name%

这里要特别注意一点，在PDM模型中，Comment必须填入值（随便写点什么，反正不会有影响），生成的SQL文才会有Comment。

建立索引要注意的地方

Oracle中主键会自动建立索引，因此无需再手动建立。

生成SQL脚本

Database -> Generate Database

选好目录跟文件名称点确定就可以了。

生成图片

将数据库设计保存成一张图片。

先在PDM中选中所有的东西，Ctrl+A

Edit -> Export Image

选择保存的类型就可以了。

根据SQL生成JAVA对象要注意的地方

自增主键例如ID，长度最好设置为18位，对应java中的long，超过18位就需要使用BigDecimal
