Matlab导出eps或jpg图片的四种方法

MATLAB是美国MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境。MATLAB和Mathematica、Maple并称为三大数学软件。它在数学类科技应用软件中在数值计算方面首屈一指。无论是做项目还是写论文，我们都会遇到把Matlab画的图形(默认为matlab自带的图像格式.fig)转换为其他格式并导出的问题。用的最多的图片格式是eps格式(用latex编辑时用)和jpg（用word编辑时用）。下面以matlab 2011b为例介绍多种导出方法。

方法一：

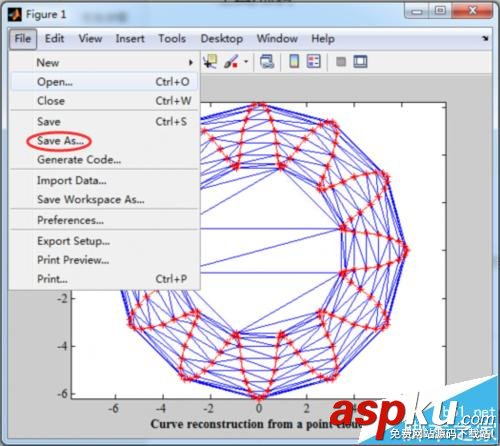

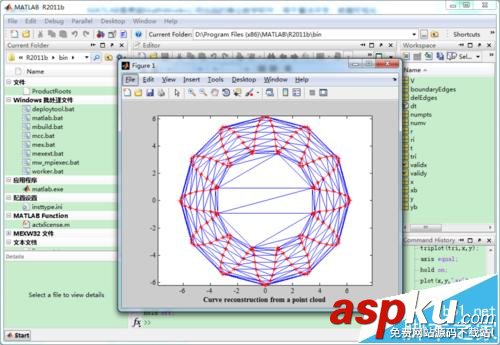

最简单的方法，但是不灵活。选择Figure文件的“File”菜单下面的“Save As...”。

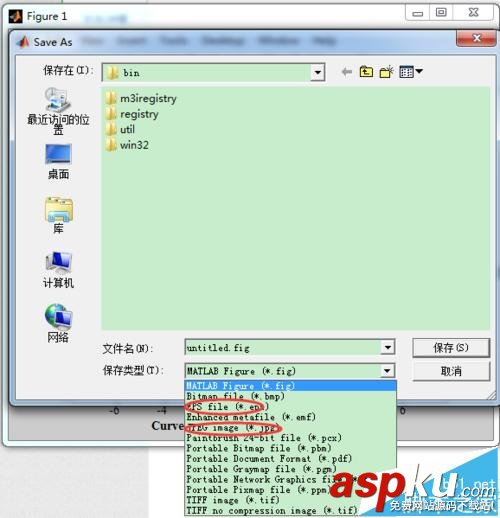

在弹出的保存窗口中选择具体的保存格式，eps或jpg。另外该方法可以写成命令形式saveas(gcf,'1.eps')或saveas(gcf,'1.jpg')，方便在脚本文件中执行。

方法二：

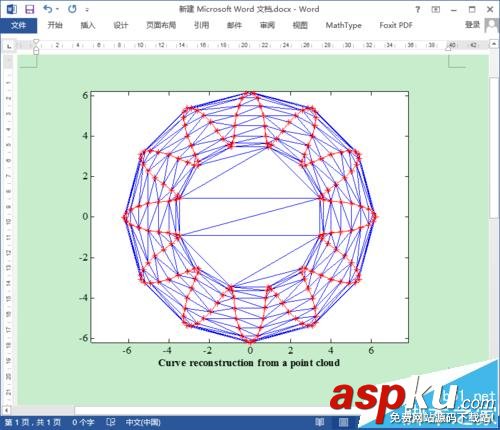

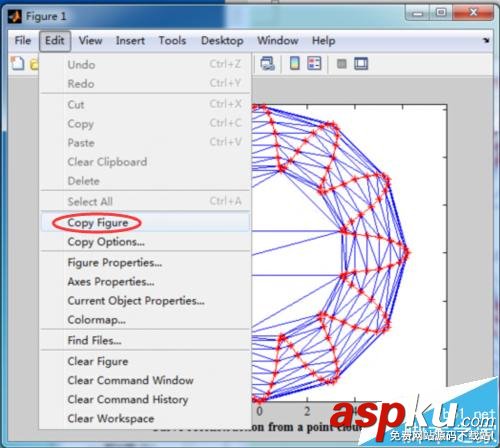

该方法只能导出jpg格式的文件，供word中使用。具体方法是点击Figure窗口的“Edit”菜单，选择“Copy Figure”即可把图片导出到windows剪切板中。现在打开一个新的word文件，“Ctrl+v”即可把剪切板中的图片张贴到word中。

方法三：

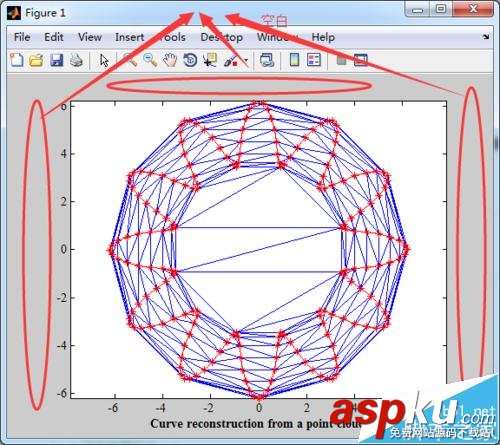

采用“Export”对话框进行导出，这也是我比较常用的。因为通常Figure图像边界有空白，上面两种方法需要手动设置figure坐标系的属性才能让图片布满整个窗口(当然也可以用脚本)，比较麻烦。而本方法中的“Export”对话框能很好的解决。当然它还有其他更强大的功能。

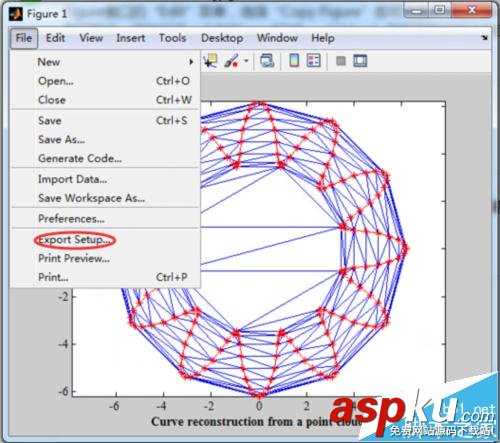

下面节扫具体的方法。首先Figure窗口"File"菜单，再点击“Export Setup”菜单项。

弹出的Export Setup对话框中进行相应的配置，首先进行导出图片大小的设置，包括长度单位，高和宽，这里一定记得点上“Expand axis to fill figure”以便导出的图像不含空白边框。

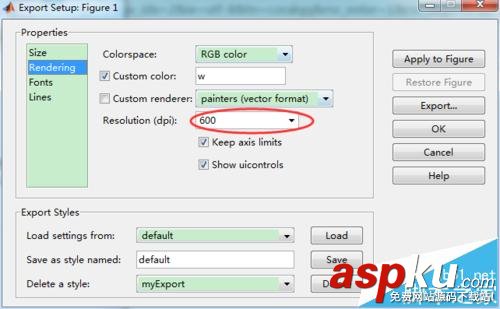

再下一个“Rendering“是图片渲染设置。这里其他都可以不用管，主要是dpi需要设置，dpi越高图像越清晰，对于论文工作者而言，很多期刊是要求600dpi以上，这就已经很清楚了。

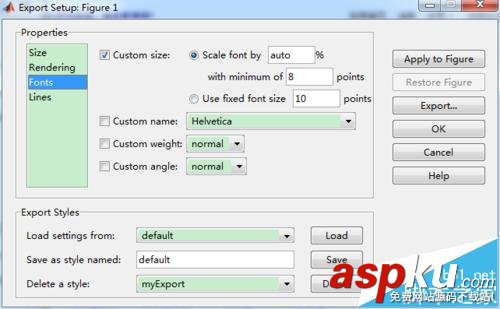

再下一个“Font“是字体设置。可以按需要设置。

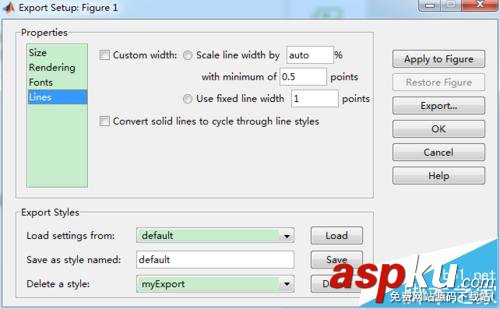

再下一个是对线条的初细进行设置。

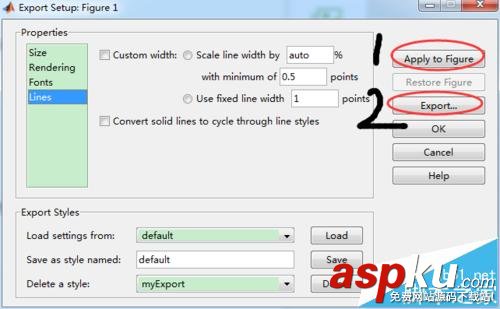

最后所有设置好后点击右侧的“aplly to figure”。然后再点export选择要保存的路径及图片格式即可。

方法四：

最后一种方法是利用print命令，这个也是功能比较强大的函数。可以在Matlab命令窗口输入“help print”命令，打开帮助文件，了解其强大的功能。利用print 导出eps格式图片命令是：print 2.eps -depsc2 -r600，其中-depsc2表示输出eps图像，-r600表示分辨率为600dpi。输出jpg的图片命令是：print 2.jpg -djpeg -r600。
