斐讯K3路由器将于2017年3月23日正式发布。但斐讯K3在3月22日就已经开售,以抢购形式发售,价格1999元。以0元购方式分12期返还。开售不到半分钟,已经被抢光。

除了外表华丽,K3 路由器的实力更是不容小觑。根据部分渠道反馈的消息来看,K3 搭载 NitroQAMTM (1024-QAM) 技术,无线速率 2.4GHz 1000Mbps + 5GHz 2167Mbps,最高可达 3167Mbps。 2.4GHz 穿墙出色,5GHz 信道纯净。双频结合,速率更快,覆盖更广,WiFi 体验稳定、自如。

下面为大家分享的是斐讯K3的拆解,拆解主要看看主板用料和做工,看看是不是真的用BCM的芯片方案。下面就详情来看看参考下!

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

螺丝在脚垫下,一共4颗

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

然后拆掉侧面板,是卡扣的,这边可以看到3根天线

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

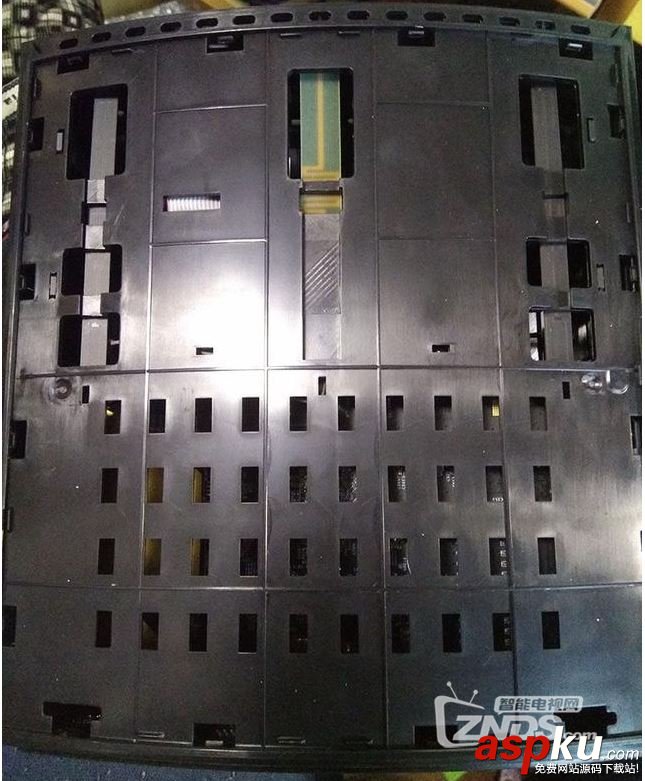

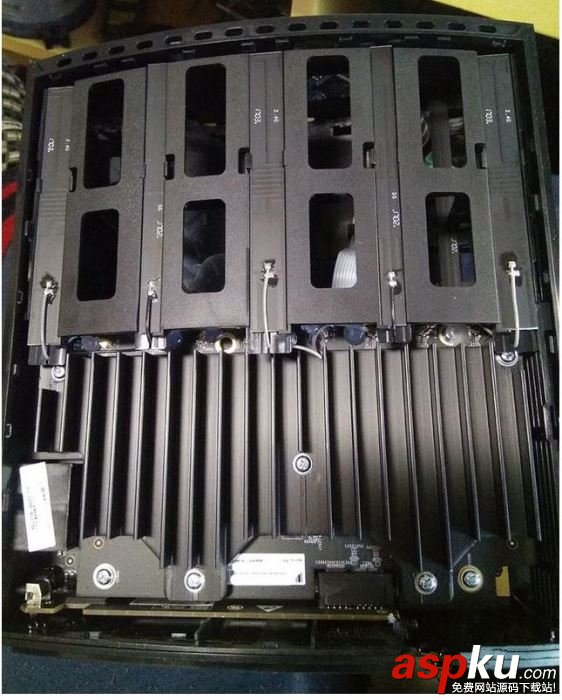

反面也一样,已经可以看到覆盖有巨大散热片的主板了,上方是另外5根天线,一共8根,2.4G的宽一些,2.4G和5G的天线是间隔放置的

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

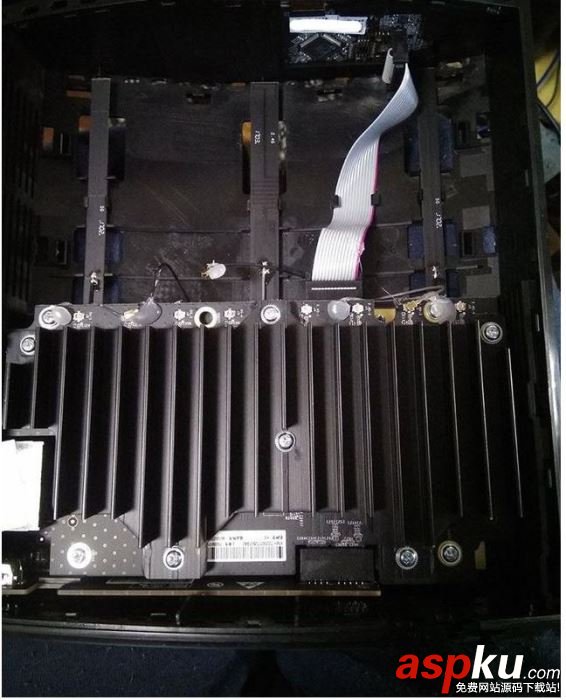

拿开上部天线支架,可以取下天线

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

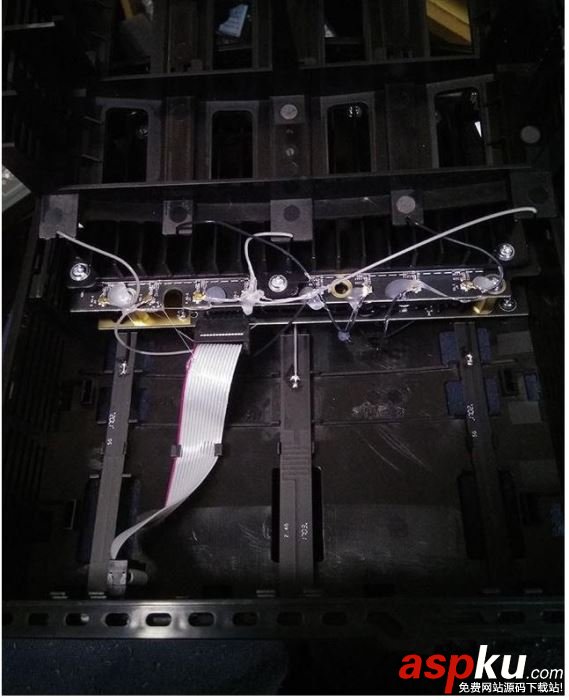

取下天线后,下方排线是链接顶部小屏幕的

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

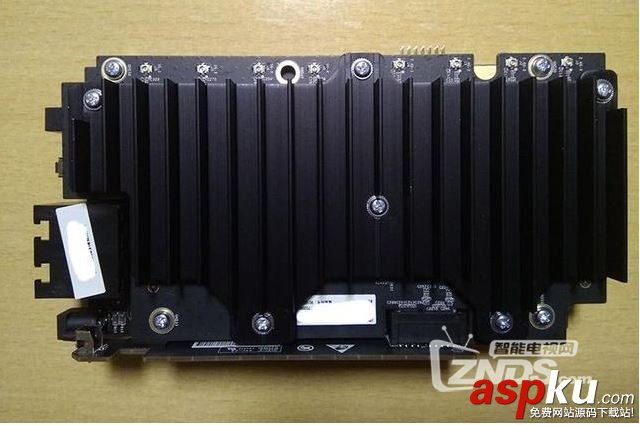

拧下链接塑料壳的4个螺丝,就可以取下主板了

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

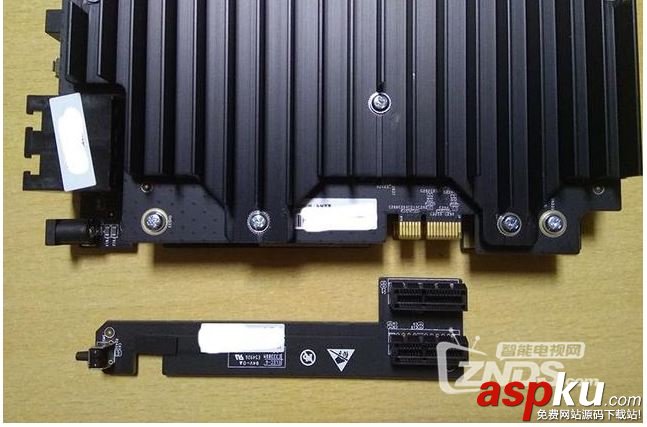

主板背面,可以看到是由2片主板插在底板上的,很像一块显卡

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

取下底板,拧开固定前后主板的固定螺丝

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

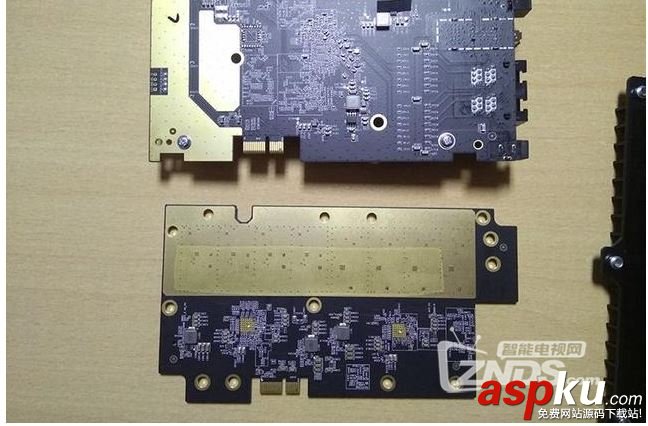

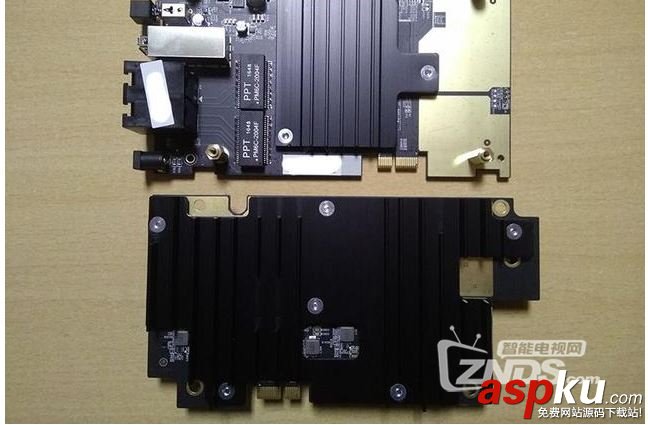

分开前后主板,可以看到前后主板都有散热片固定

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

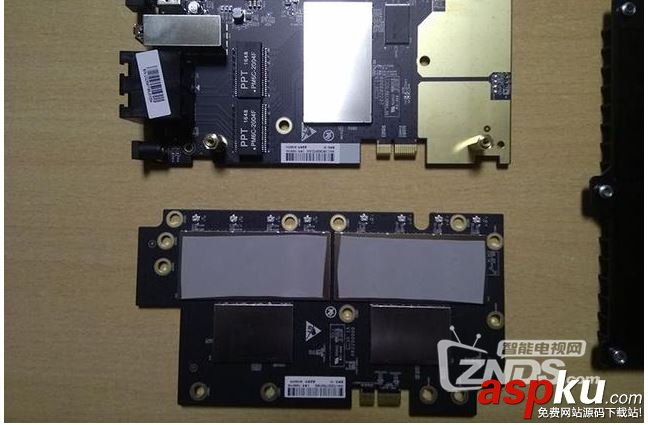

拧开螺丝,取下散热片

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

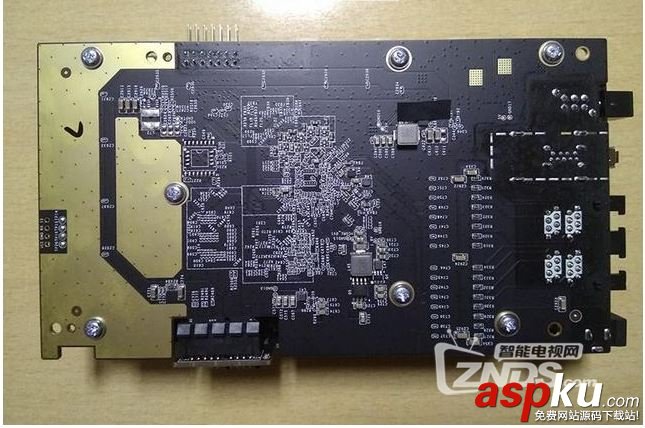

这是背面,可以看到大量过孔和露铜加强散热



斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

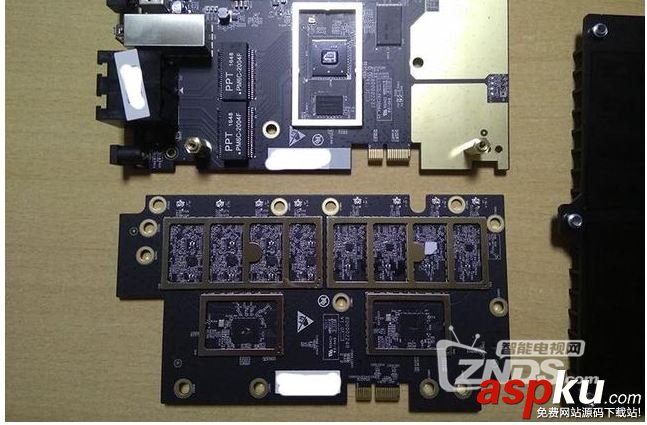

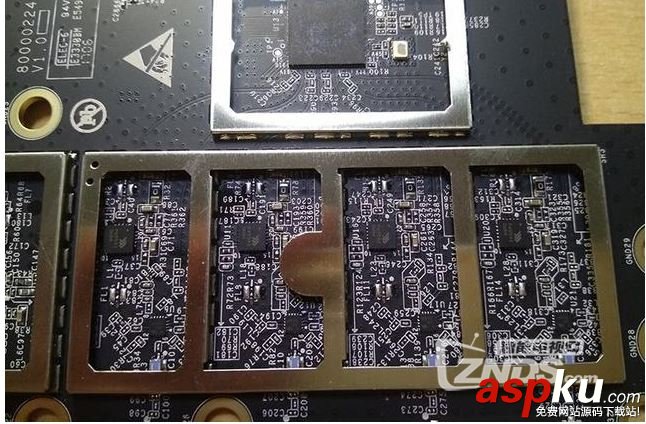

拆开屏蔽罩,就可以看到各个芯片了

下面逐一看看各个芯片

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

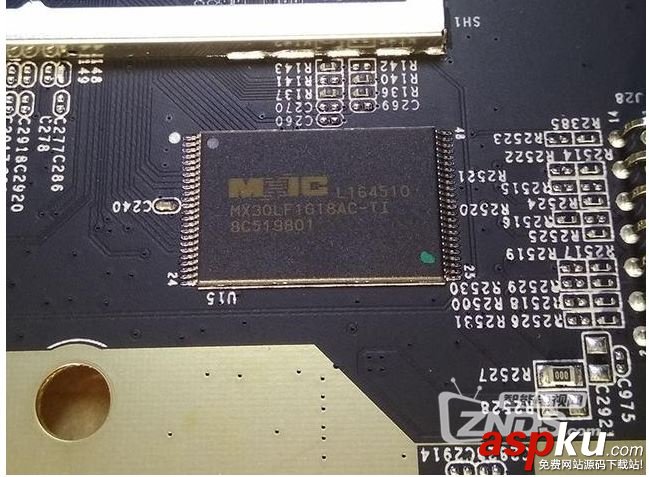

FLASH芯片,128M的

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

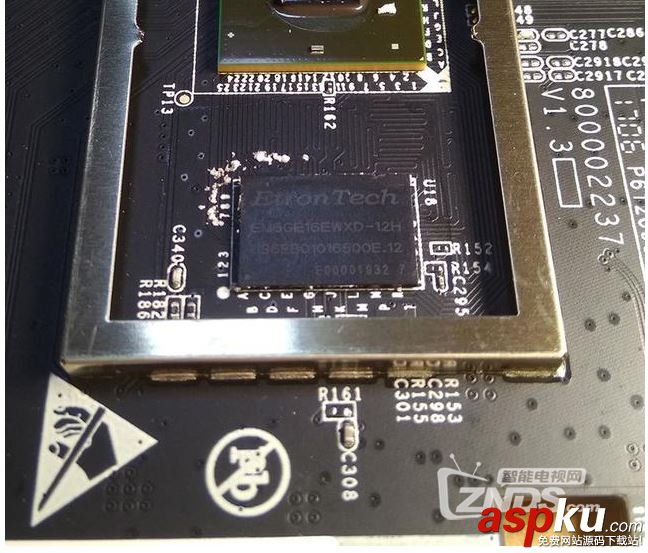

缓存,256Mx2,容量512M

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

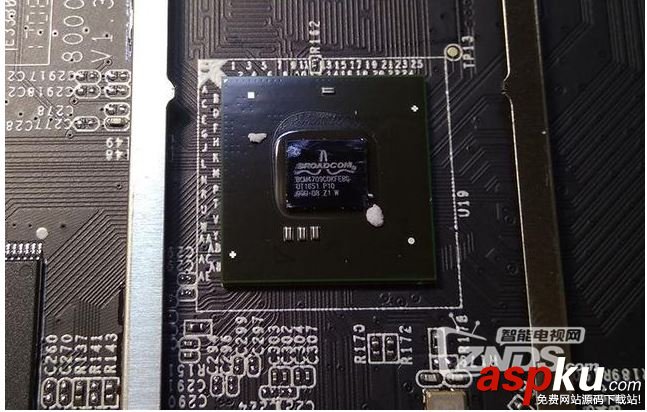

CPU,BCM4709C 双核1.4G

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

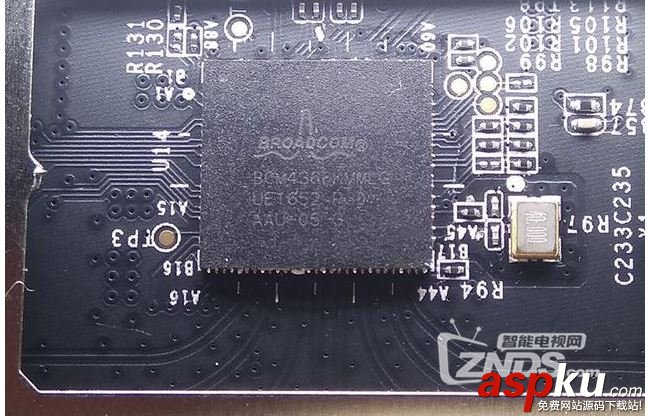

网络芯片,BCM4366,2.4G和5G都是这颗芯片

4×4 MU-MIMO处理器,支持NitroQAM调制技术

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

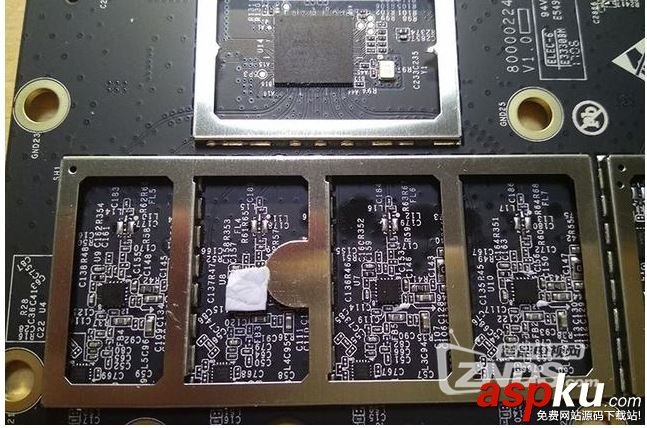

5G部分布局

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

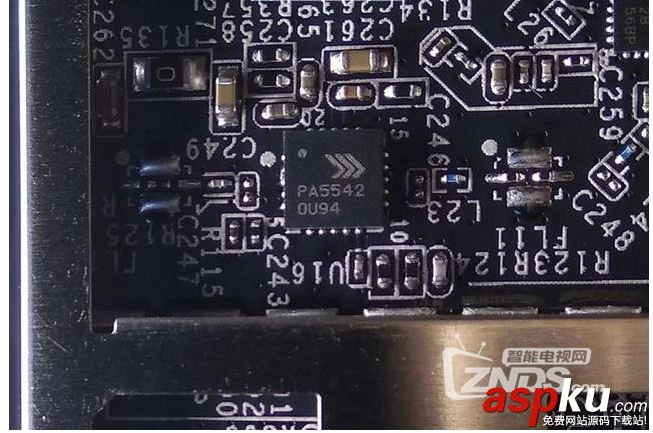

5G采用PA5542功率放大器

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

2.4G部分布局

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

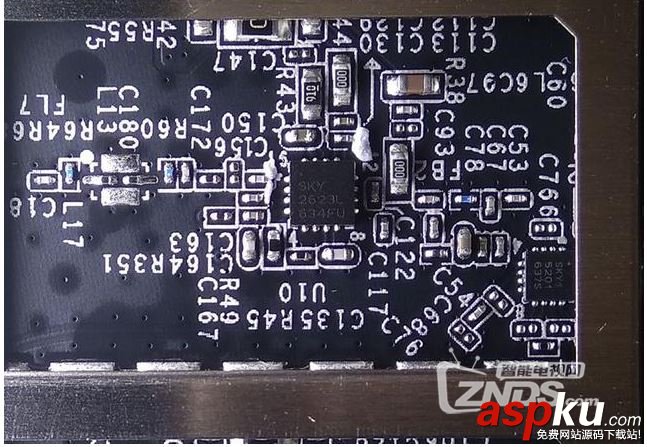

2.4G采用SKY2623L功率放大器

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

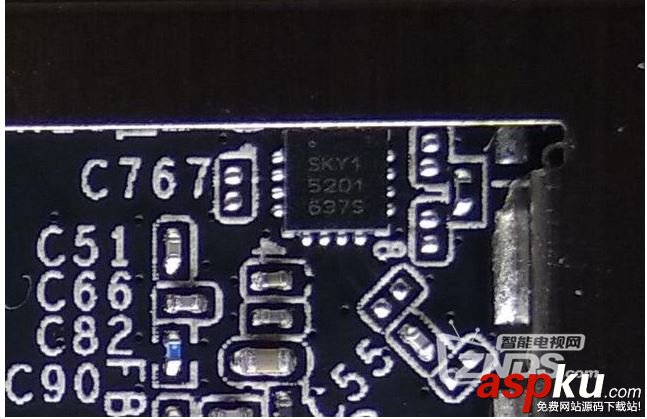

2.4G采用SKY15201射频开关

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

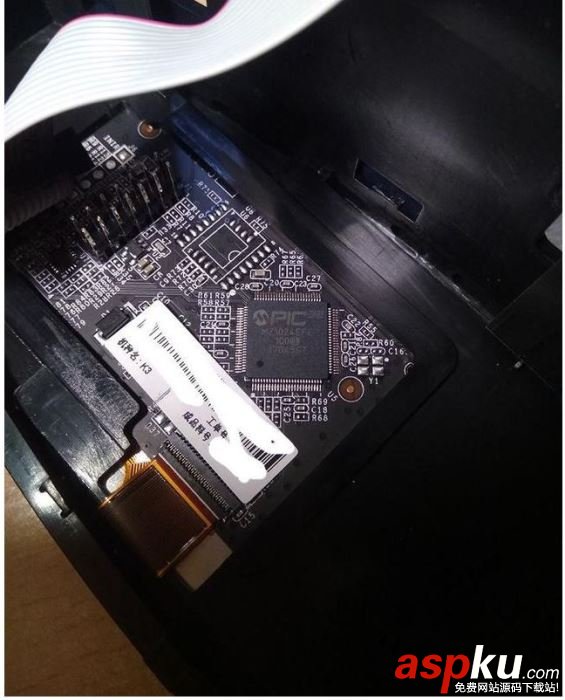

最后是上方的显示小屏幕

一片PIC32MZ1024ECH100单片机

斐讯K3,斐讯K3路由器,斐讯K3拆解,斐讯K3评测

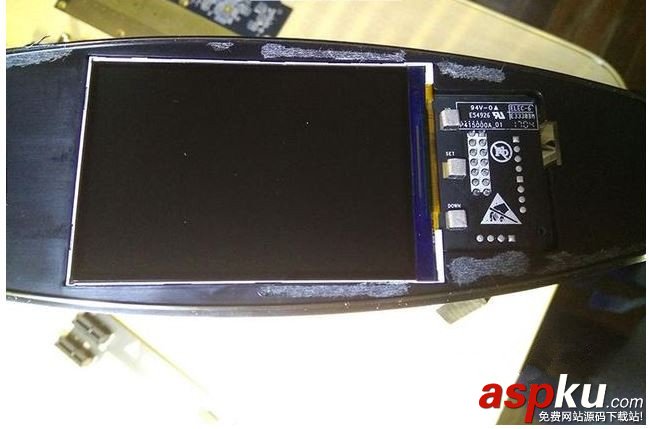

三颗按键是触控的

说下设计吧,8根独立天线,虽然是内置,但是效果和外置是没区别的,你可以当作是不可变换角度的8根外置天线,散热设计很到位,前后都有,芯片背面都有大量过孔和留出大面积露铜散热,usb3.0全方位屏蔽罩,cpu和无线独立2块主板,可以说设计上一点都不差,然后硬件,这套硬件华X,网X都是1500元以上的价格,加上特有独立单片机的屏幕,首发送的1t硬盘,个人认为1999的价格就算翻车也不亏,不翻车就赚大了!
