嵌入式C实战项目开发技巧:对一个有规律的数组表进行位移操作的方法

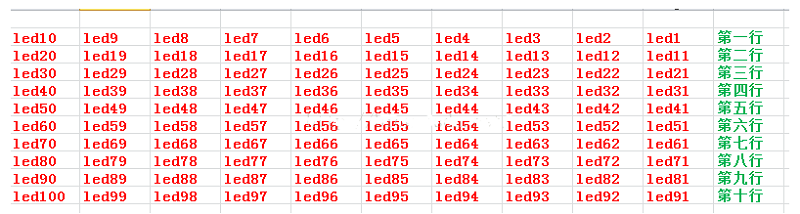

在嵌入式项目开发中，LED灯的操作是一定要会的，也是基础中的基础，比如用51单片机写个跑马灯，这不简单嘛，定义一个数组把那8个跑马灯存起来，然后搞个for循环不就可以了嘛，但是，实际工作开发中写一个跑马灯可不像学校和书本上那么简单噢，往往最简单的东西，有可能也是最复杂的。现在我的需求是这样的，我要求实现以下形式的流水灯:

跑马灯在这个表格中是一位一位进行存储的，如果要一行全亮，那么写0xff,灯就全亮了，写0x00,灯就全灭了。

要求从led1流水到led100这个灯，也就是实现100个灯的跑马灯操作。那如何实现呢？有人肯定会说定义十个数组就行啦，用填表的方法。然后搞十个for循环来实现,那么可取不？可取，但是太麻烦啦，因为这是用空间来换时间，虽然能达到效果，但是就太浪费内存空间了，效率也是很低的。

那么如何快速处理这个问题呢？

答案就是位运算与循环的结合，首先思考一下，led是从第1个开始一直流到第100个，一共有十行，每行有十个，那么我们就可以定义一个for循环来循环相应的行数，设定led灯的初始位置，然后用移位算法，移动8位就换下一行，一个led相当于1bit，这样的话，两个for循环就可以搞定了，接下来我们用C语言来模拟这个过程。

#include <stdio.h>void delay(){ int i , j ;  for(i = 0 ; i < 1000 ; i++) for(j = 0 ; j < 8000 ;j++);}//跑马灯从高位到低位流void test_low_to_high_bit(){ int i , j ;  int tick ; static int ledbuf[10] ; for(i = 0 ; i < 10 ; i++) { ledbuf[i] = 0x01 ; //设定每次开始的位置，从0x01开始 for(j = 0 ; j < 8 ; j++) {  printf("%p ",ledbuf[i]);  ledbuf[i] <<= 1 ; //每次左移一位，左移八次  delay() ; } putchar('/n'); ledbuf[i] = 0 ; //将数组清0，等待进入下一行 }}//跑马灯从低位到高位流void test_high_to_low_bit(){ int i , j ;  int tick ; static int ledbuf[10] ; for(i = 0 ; i < 10 ; i++) { ledbuf[i] = 0x80 ; //设定从高位的第一个LED灯的位置 for(j = 0 ; j < 8 ; j++) {  printf("%p ",ledbuf[i]);  ledbuf[i] >>= 1 ; //将数组的第一个元素右移一位,一共右移八位  delay() ; } putchar('/n'); ledbuf[i] = 0 ;//将数组清0，等待进入下一行</span> }}int main(void){ test_low_to_high_bit() ; putchar('/n'); test_high_to_low_bit() ; return 0 ;}

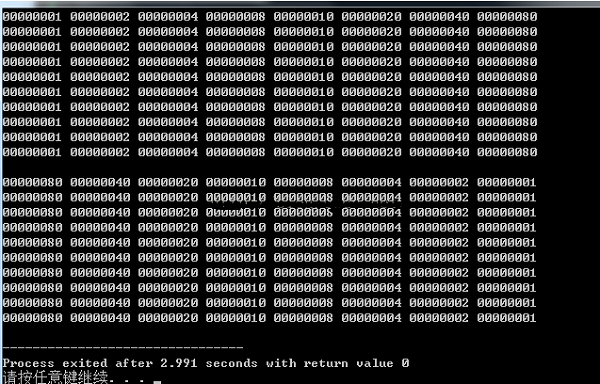

运行结果:

运行结果很明显，第一个是从第一位移位到第八位，移动了8次，移动了十行。

第二个是反着来的。

如果，现在有个需求改了，那个表中，我要指定的LED亮，其它的不亮，然后实现流水灯的效果，那要如何去写这个程序？

这种问题的分析就要复杂很多啦，所以，一个流水灯，简单可以简单到不用两分钟你可以写出来，复杂可以复杂到可能你想一天都想不出来，所以，无论遇到什么问题，做一下总结，下次遇到问题的时候就可以熟能生巧。没有写不出的能实现程序，没有实现不了的软件需求。只有头脑简单的程序员。加油吧，各位！

总结
