无线路由器桥接设置图解

用户家如果电视机在客厅，且离路由器很远，而且用户又不愿意跑很长的网线影响美观，那么需要通过无线方式解决：

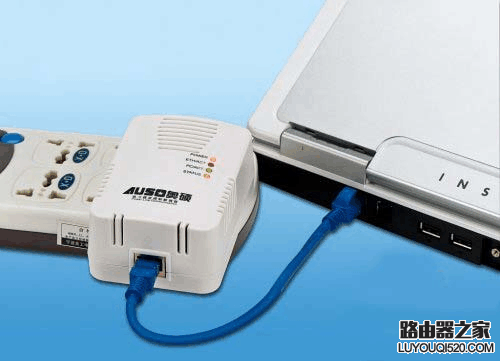

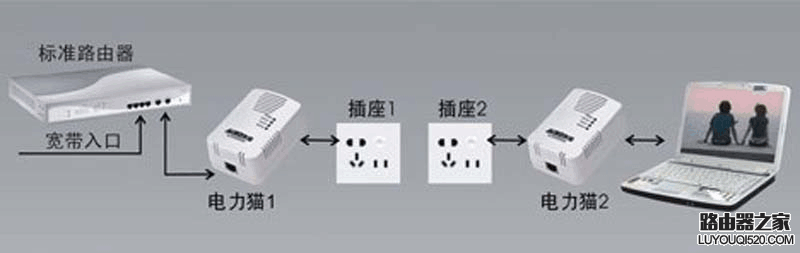

第一种就是最简单的电力猫模式，通过配对的电力猫实现通过用户家的电力线传输网络信号

优点：连接简单。

缺点：易受其它家用电器的干扰。因为当其它电器工作污染电网时，其传输速度明

显下降且极不稳定。质量好、传输速度快的电力猫价格较高

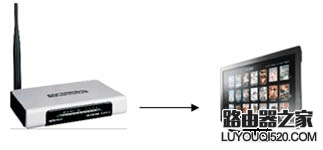

第二种无线路由桥接

这种方式优点：连接稳定，传输::::::::::::速度高，价格低（建议购买TP-LINK品牌，

TL-WR340G+型号，250元/对）

缺点：设置复杂。

桥接的关键设置:

一、两个路由器的LAN的地址不能一样，一般相同型号的路由器的LAN的地址在出厂时，都是一样的,需要调整另一台路由器的的IP地址，防止冲突。

二、两台路由器都具有桥接的功能，并打开此项功能，进行设置。

下面以TPLINK无线路由器为例进行设置说明，工程师上门安装时可严格按照如下顺序进行调试：

路由器需要两个同型号，建议TL-WR340G+型号，将其中一个命名为A路由器用来接猫以及电脑进行拨号上网，另一个命名为B路由器放在电视机旁边用来实现电视机通过无线桥接上网

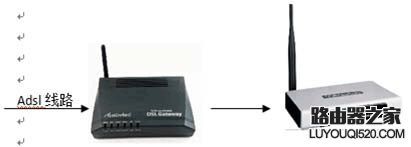

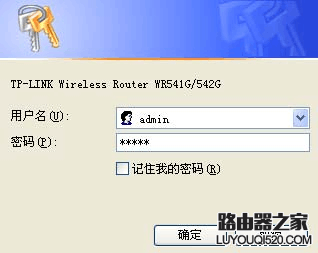

首先对放在电脑旁边的A路由器进行设置，将A路由器的WAN口和猫通过网线连接，并且将LAN口和电脑通过网线连接，加电。然后打开一个IE窗口，在地址栏输入192.168.1.1并回车，弹出如下界面

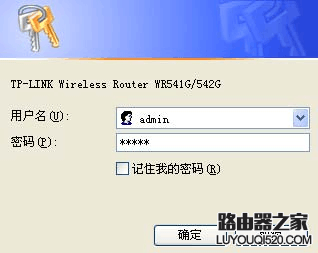

如果是新路由器，一般输入用户名和密码都为admin,即可点确定进入

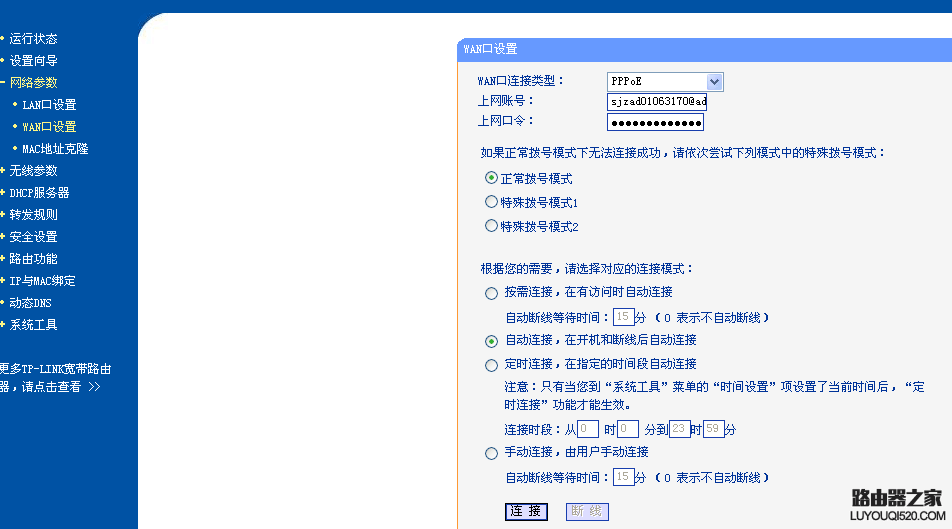

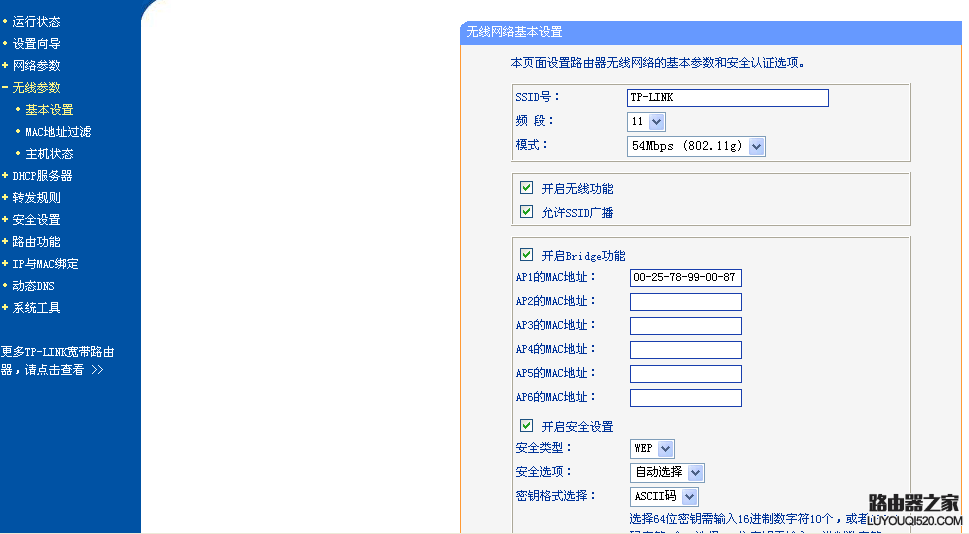

进入后（如下图一），关闭设置向导，点击网络参数—WAN口设置 设置用户的上网方式，如果需要拨号就选择PPPOE模式，输入上网帐号和上网口令，并且在下面选成“自动连接”，然后保存重启。重启后重新进入设置界面，点击“无线参数”，将“开启无线功能”“允许SSID广播”“开启BRIDGE功能”前面选中，SSID号不用更改，将“频段”那里改成11， 模式后面不用调整保持在54Mbps,在AP1的MAC地址后面输入B路由器背面的MAC地址，注意每两位后面加一个“-”，如图二所示，如果不需要加无线密码即可保存退出。

图一

图二

然后对需要接电视机的B路由器进行设置，将B路由器的LAN口通过网线连接电脑的网线口，加电。然后打开一个IE窗口，在地址栏输入192.168.1.1并回车，弹出如下界面

输入用户名密码后进入路由器设置界面

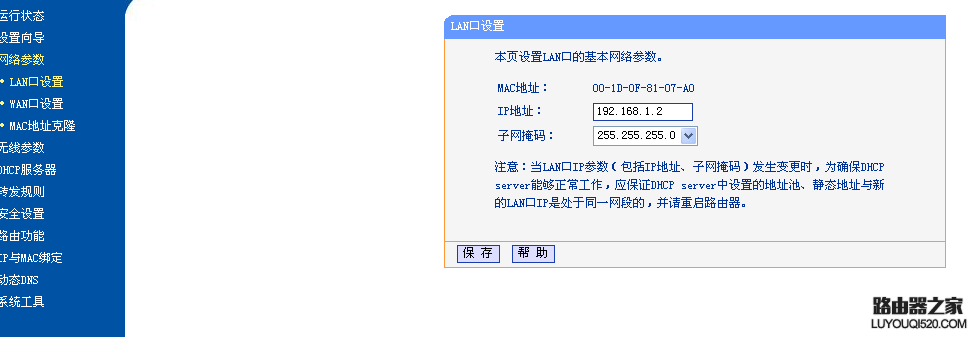

首先要做的是将B路由器的IP地址设置成和A路由器不一样，如下图，点击网络参数—LAN 口设置，将IP地址设置成192.168.1.2，然后保存重启路由器。

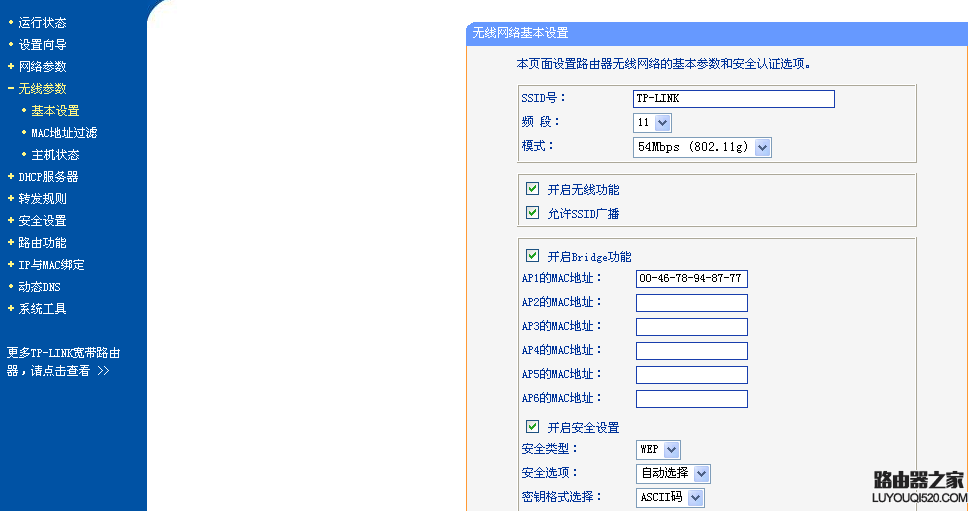

一般路由器重启完毕，会自动打开192.168.1.2的设置页面，如果没有，需要在IE地址栏输入192.168.1.2，重新进入路由器设置界面，然后进入无线参数设置，如下图

点击“无线参数”，将“开启无线功能”“允许SSID广播”“开启BRIDGE功能”前面选中，SSID号不用更改，将“频段”那里改成11，

模式后面不用调整保持在54Mbps,在AP1的MAC地址后面输入A路由器背面的MAC地址，注意每两位后面加一个“-”，如上图所示，填写好后，保存重启，重启后再次进入路由器设置界面，进行最后一步，将B路由器的DHCP功能关闭，如下图

进入DHCP服务器，将DHCP服务器选择到不启用状态，保存重启退出即可。

注意：A路由器的DHCP功能绝对不可以关闭，B路由器的DHCP功能一定要关闭，否则电视机不能上网!!!

如果以上步骤没有出错，这时将B路由器LAN口和电视通过网线连接，A路由器WAN口接猫，电视机就可以上网了。

再次强调：1、需要将B路由器的IP地址改为192.168.1.2，A路由器不要更改，保持192.168.1.1

1、 关闭B路由器的DHCP功能，开启A路由器的DHCP功能

2、 两个路由器的无线频段都要手动设置到11（不要选择自动模式）

3、 开启bridge功能下面的AP1的MAC地址后面需要填写对方路由器的MAC地址，

且在填写时需要每隔两位添加一个“-”

进阶：无线路由桥接时无线路由器加密码

一般我们不建议给用户的无线加密码，这样设置起来会比较麻烦，如果用户坚持要加密码，那么需要注意以下几点

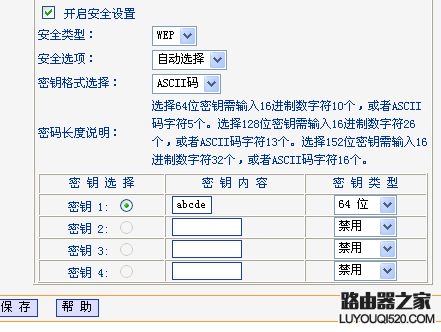

如下图：两个路由器需要设置的完全一样,在“开启安全设置”前面打勾，安全类型选择WEP，安全选项选择成“自动选择”，密钥格式选择“ASCII码”，在密钥1后面，将密钥类型选择成“64位”，则密钥内容可以填入5个字母或数字，建议输入简单易记的密码，如abcde,注意：两个路由器在这里的设置一定要完全一致，否则不能建立桥接。
