无线路由器的桥接和覆盖图文教程

　　一、首先说明下桥接与覆盖的作用与区别

　　覆盖(WDS+AP)：用无线信号把两个网络连接起来或增大无线客户端的接入范围，且可以为无线客户端提供无线接入桥接(WDS)：用无线信号把两个网络连接起来，不能再为无线客户端提供无张接入。

　　二、配置无线桥接、覆盖的需要的设备及准备工作

　　1、两台以上无线路由器，一台PC和一片无线网卡。

　　2、配置PC的IP地址使之与无线路由在同一网段，配置步骤如下打开网上邻居的属性—>本地连接的属性—>Internet 协议(TCP/IP)配置你的IP。

　　配置你的DNS。

　　3、分别打开两个路由器的配置介面192.168.1.1，记下它们LAN口的MAC地址(如下图)

　　三、无线桥接、覆盖的配置步骤

　　以下步骤需要分别在两个无线路由器配置：

　　1、分别把两个无线路由器的LAN口地址和DHCP设置如下：

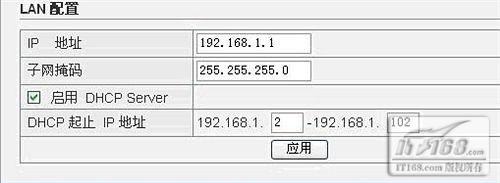

　　(1)第一个路由(以下简称A)的LAN口设置如下图。

　　备注：如果您是用桥接(WDS)应用，DHCP SERVER需要关闭。

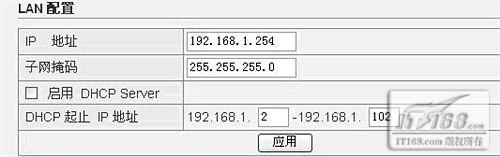

　　(2)第二个路由(以下简称B)的LAN口设备置如下图。

2、 设置无线路由器的频段、模式、SSID、频道：

　　(1)首先在AP的模式下，把频道设置成手动，如下图。

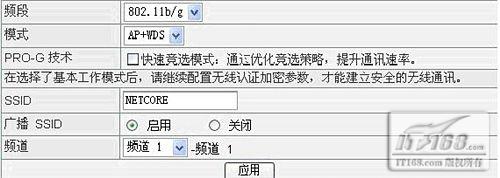

　　(2)频段、SSID按默认值，模式改为WDS+AP或WDS，如下图。

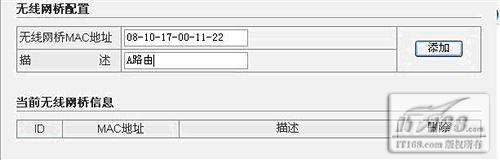

　　3、WDS的配置，如下图：

　　无线路由B的WDS设置如下图：

　　备注：在设置WDS时候，无线路由A在无线网桥MAC地址栏要输入无线路由B的LAN口MAC地址，同理无线路由B要输入无线路由A的LAN口MAC地址。

　　四、无线桥接、覆盖的配置的测试

　　1、分别把两个路由器插上电源，pc连接上任何一个无线路由器，然后打开：

　　开始—>运行—>输入cmd—>分别输入ping 192.168.1.1 回车、ping 192.168.1.254 回车，如下图。

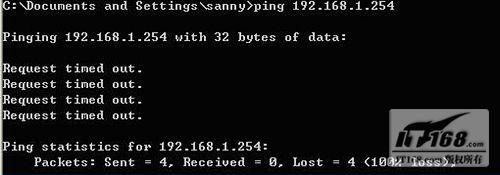

　　如果你看到的是上图，那你还要仔细检查下你上面的配置!!!

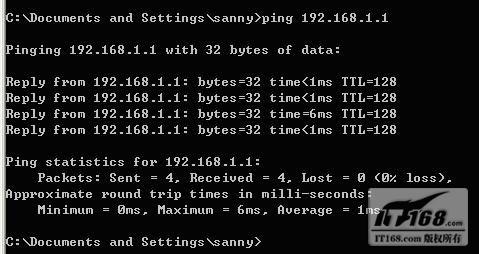

　　如果出现上图，恭喜你，你成功了!
