单口路由器简易安装步骤

单口路由器是只有一个网线插孔的路由器，由于只有一个孔，非常适合一对一的连接，简单小巧，便于使用，下面我们简单说明如何安装它

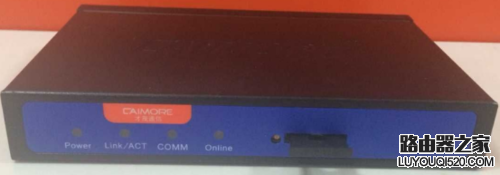

1、简单介绍下，各个图标和功能，一是整体外观，二是前置外观，包括

① Power：电源  ②link/ACT：以太网指示灯  ③COMM：通信指示灯  ④Online：上线灯 ⑤弹出卡按钮  ⑥ SIM/UIM：SIM卡槽

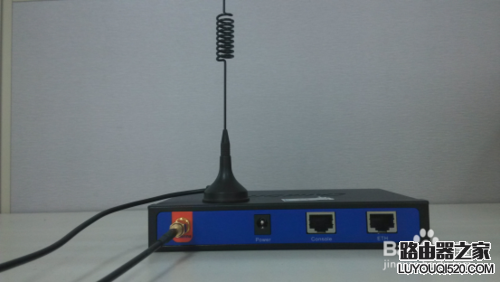

三事后置外观，主要有

 ①3G/4G天线  ②电源接口  ③串口  ④LAN口

2、SIM卡安装

手机SIM卡存储用户标识、电话号码簿、网络设置、附加服务等信息。 网关支持 1.8V/3V/5V SIM卡， SIM卡接口插座使用抽屉式的SIM卡座，用户可以在不打开机壳的情况下方便地安装SIM卡。

安装方法：

在未上电的情况下，用一针状物体顶压在SIM卡座的弹出按钮上，SIM卡套随即弹出。将SIM卡套在SIM卡套上，并让SIM卡有金属触点的一面朝上，然后将卡套插回SIM卡座上，注意把卡放回卡座时，SIM卡带金属触点的一面朝下然后水平推进卡座。如图：

3、天线安装

将准备好的天线安装在天线插孔，将天线放在信号好的位置，注意电源左边为3G天线

4、RJ45-DB9F说明

网关提供RS232异步通信串行接口，且采用RJ45座实现。串行接口主要用于配置控制或者配置成DTU功能使用。

Com/line :RS232 异步通信串行接口

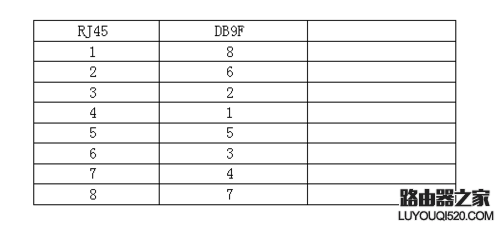

RJ45-DB9F 转换线的信号连接 如下：

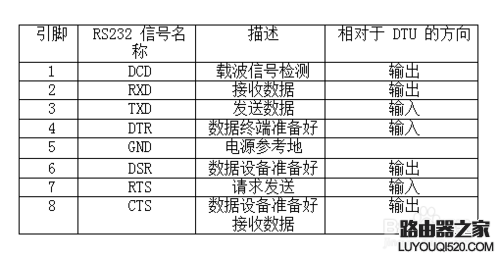

5、DB9F 串行通信接口信号定义 如下：

6、连通电源，打开后台管理系统，接下来就可以进行正常联网使用了，至此，单口路由的简易安装步骤基本完成
