php源码中FastCGI协议的解析

FastCGI 是一种协议，它是建立在CGI/1.1基础之上的，把CGI/1.1里面的要传递的数据通过FastCGI协议定义的顺序和格式进行传递。为了更好理解PHP-FPM的工作，下面具体阐述一下FastCGI协议的内容。

FastCGI协议分为了10种类型，具体定义如下：

typedef enum _fcgi_request_type { FCGI_BEGIN_REQUEST = 1, /* [in] */ FCGI_ABORT_REQUEST = 2, /* [in] (not supported) */ FCGI_END_REQUEST = 3, /* [out] */ FCGI_PARAMS = 4, /* [in] environment variables */ FCGI_STDIN = 5, /* [in] post data */ FCGI_STDOUT = 6, /* [out] response */ FCGI_STDERR = 7, /* [out] errors */ FCGI_DATA = 8, /* [in] filter data (not supported) */ FCGI_GET_VALUES = 9, /* [in] */ FCGI_GET_VALUES_RESULT = 10 /* [out] */} fcgi_request_type;

整个FastCGI是二进制连续传递的，定义了一个统一结构的消息头，用来读取每个消息的消息体，方便消息包的切割。一般情况下，最先发送的是FCGI_BEGIN_REQUEST类型的消息，然后是FCGI_PARAMS和FCGI_STDIN类型的消息，当FastCGI响应处理完后，将发送FCGI_STDOUT和FCGI_STDERR类型的消息，最后以FCGI_END_REQUEST表示请求的结束。FCGI_BEGIN_REQUEST和FCGI_END_REQUEST分别表示请求的开始和结束，与整个协议相关。

对于10种类型的消息，都是以一个消息头开始的，其结构体定义如下：

typedef struct _fcgi_header { unsigned char version; unsigned char type; unsigned char requestIdB1; unsigned char requestIdB0; unsigned char contentLengthB1; unsigned char contentLengthB0; unsigned char paddingLength; unsigned char reserved;} fcgi_header;

其中，

version标识FastCGI协议版本

type 标识FastCGI记录类型

requestId标识消息所属的FastCGI请求

requestId计算方式如下：

(requestIdB1 8) + requestIdB0

所以requestId的范围为0~2的16次方-1，也就是0~65535；

contentLength标识消息的contentData组件的字节数，计算方式跟requestId类似，范围同样是0~65535：

(contentLengthB1 8) | contentLengthB0

paddingLength标识消息的paddingData组件的字节数，范围是0~255；协议通过paddingData提供给发送者填充发送的记录的功能，并且方便接受者通过paddingLength快速的跳过paddingData。填充的目的是允许发送者为更有效地处理保持对齐的数据。如果内容的长度超过65535怎么办呢？答案是可以分成多个消息发送。

FCGI_BEGIN_REQUEST 的结构体定义如下：

typedef struct _fcgi_begin_request { unsigned char roleB1; unsigned char roleB0; unsigned char flags; unsigned char reserved[5];} fcgi_begin_request;

其中role代表的是Web服务器期望应用扮演的角色，计算方式是：

(roleB1 8) + roleB0

对于PHP7中，处理了三种角色，分别是FCGI_RESPONDER，FCGI_AUTHORIZER 和FCGI_FILTER。

flags FCGI_KEEP_CONN：如果为0，则在对本次请求响应后关闭链接。如果非0，在对本次请求响应后不会关闭链接。

对于，type为FCGI_PARAMS类型，FastCGI协议中提供了名-值对来很好的满足读写可变长度的name和html' target='_blank'>value，格式如下：

nameLength+valueLength+name+value

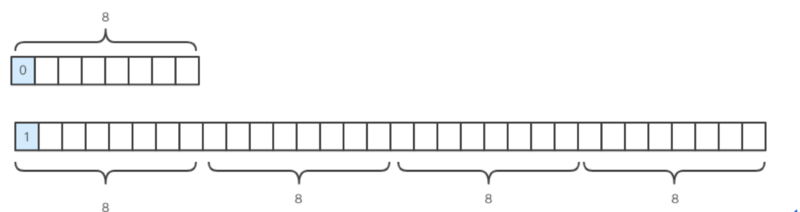

为了节省空间，对于0~127长度的值，Length使用了一个char来表示，第一位为0，对于大于127的长度的值，Length使用了4个char来表示，第一位为1；如图所示

长度计算代码如下：

if (UNEXPECTED(name_len = 128)) { if (UNEXPECTED(p + 3 = end)) return 0; name_len = ((name_len 0x7f) 24); name_len |= (*p++ 16); name_len |= (*p++ 8); name_len |= *p++;}

这样最长可以表达0~2的31次方的长度。

FastCGI协议的定义结构体如下：

 typedef struct _fcgi_begin_request_rec { fcgi_header hdr; fcgi_begin_request body;} fcgi_begin_request_rec;

分析完FastCGI的协议，我们整体掌握了请求的FastCGI消息的内容，我们通过访问对应的接口，采用gdb抓取其中的内容：

首先我们修改php-fpm.conf的参数，保证只启动一个worker：

pm.max_children = 1

然后重新启动php-fpm：

./sbin/php-fpm -y etc/php-fpm.conf

然后对worker进行gdb：

ps aux | grep php-fpmroot 30014 0.0 0.0 142308 4724 ? Ss Nov26 0:03 php-fpm: master process (etc/php-fpm.conf)chenlei 30015 0.0 0.0 142508 5500 ? S Nov26 0:00 php-fpm: pool wwwgdb –p 30015(gdb) b fcgi_read_request

然后通过浏览器访问nginx，nginx转发到php-fpm的worker上，根据gdb可以打印出FastCGI消息的内容：

(gdb) b fcgi_read_request

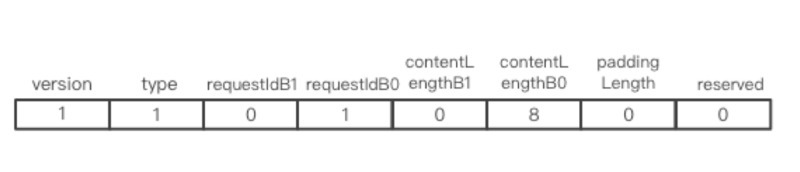

对于第一个消息，内容如图：

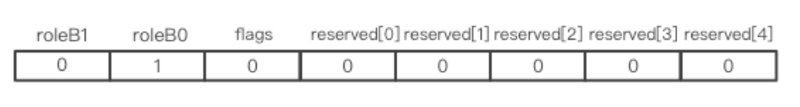

其中type对应的是FCGI_BEGIN_REQUEST，requestid为1，长度为8， 恰好是fcgi_begin_request结构体的大小，内容如图：

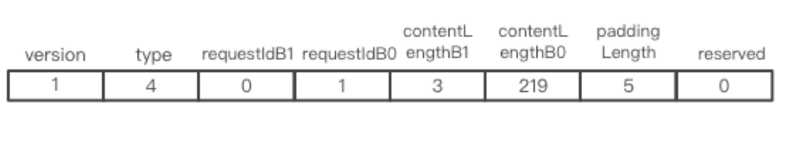

role对应的是FCGI_RESPONDER。继续往下读，得到的消息内容如图：

其中type对应的是FCGI_PARAMS，requestid为1，长度为：

(contentLengthB1 8) | contentLengthB0 == 987

paddingLength=5，而987+5=992，恰好是8的倍数。根据contentLength+ paddingLength向后读取992长度的字节流，我们打印一下：

(gdb) p *p@987$1 = /017TSCRIPT_FILENAME/home/xiaoju/webroot/beatles/application/mis/mis/src/index.php/admin/operation/index/f/016QUERY_STRINGactivity_id=89/016/003REQUEST_METHODGET/f/000CONTENT_TYPE/016/000CONTENT_LENGTH/v SCRIPT_NAME/index.php/admin/operation/index/v%REQUEST_URI/admin/operation/index?activity_id=89/f DOCUMENT_URI/index.php/admin/operation/index/r4DOCUMENT_ROOT/home/xiaoju/webroot/beatles/application/mis/mis/src/017/bSERVER_PROTOCOLHTTP/1.1/021/aGATEWAY_INTERFACECGI/1.1/017/vSERVER_SOFTWAREnginx/1.2.5/v/rREMOTE_ADDR172.22.32.131/v/005REMOTE_PORT50973/v/fSERVER_ADDR10.94.98.116/v/004SERVER_PORT8085/v/000SERVER_NAME/017/003REDIRECT_STATUS200/t/021HTTP_HOST10.94.98.116:8085/017/nHTTP_CONNECTIONkeep-alive/017xHTTP_USER_AGENTMozilla/5.0 (Macintosh; Intel Mac OS X 10_11_6) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/62.0.3202.94 Safari/537.36/036/001HTTP_UPGRADE_INSECURE_REQUESTS1/vUHTTP_ACCEPTtext/html,application/xhtml+xml,application/xml;q=0.9,image/webp,image/apng,*/*;q=0.8/024/rHTTP_ACCEPT_ENCODINGgzip, deflate/024/027HTTP_ACCEPT_LANGUAGEzh-CN,zh;q=0.9,en;q=0.8

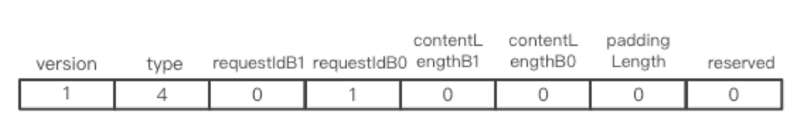

根据上一节我们讲到的名-值对的长度规则，我们可以看出，Fastcgi协议中封装了类似于http协议里面的键值对。读取完毕后，继续跟踪消息，打印可以得出，得到的消息如图所示。

其中type对应的是FCGI_PARAMS，requestid为1，长度为0，此时完成了FastCGI协议消息的读取过程。下面说一下处理完请求后返回给nginx的FastCGI协议的消息。

在fcgi_finish_request中调用fcgi_flush，fcgi_flush中封装一个FCGI_END_REQUEST消息体，再通过safe_write写入 socket 连接的客户端描述符。

int fcgi_flush(fcgi_request *req, int close) int len;
