打线刀(打线钳)使用方法图解

很多人都有看过别人装网线，装网线的时候是必不可少的就是要装一个水晶头，只有水晶头装好了，你的网线和电脑才能顺利地接起来，这样才能传递信息，人们接网线的时候是必少不了打线刀的，我们现在就一起来学习一下打线刀使用方法图解吧，

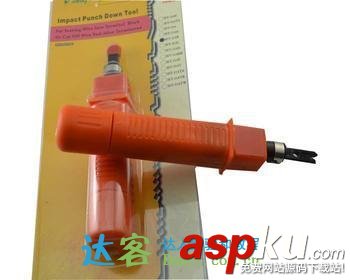

在使用打线刀的时候先要把线的长度准备好，这样再在线的接线端操作，使用打线刀去先把线给压一下。

压了一下以后，这个线的外保护胶就会给截断了，用手去剥开，露出的就是里面小小的一些小线条。

里面的小线条也是有外保护区胶的，这时候就要用打线刀再把里面的小线条给压一下，这些线外面的绝缘胶也会被截断了。

这时再用手去剥开这些绝缘胶，再把这些小线条绑在一起，穿过水晶头，把这些线头给整理好。

再用打线刀把水晶头给压一下，这样就可以了，试一下这个线的连接情况如何就可以了。

这里指的是RJ45信息模块，满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。信息模块的端接方式的主要区别在下述的T568A模块和T568B模块的内部固定联线方式。两种端接方式所对应的接线顺序如下表所示：

T586A模式 ①白绿 ②绿 ③白橙 ④蓝 ⑤白蓝 ⑥橙 ⑦白棕 ⑧棕

T586B模式 ①白橙 ②橙 ③白绿 ④蓝 ⑤白蓝 ⑥绿 ⑦白棕 ⑧棕

1．需打线型RJ45信息模块安装

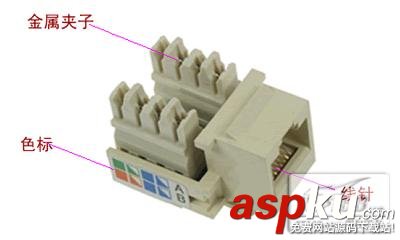

RJ45信息模块前面插孔内有8芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。A排表示T586A线序模式，B排表示T586B线序模式。这是最普通的需打线工具打线的RJ45信息模块。

具体的制作步骤如下：

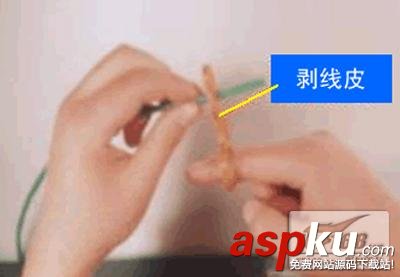

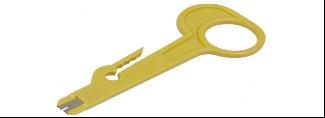

第1步：将双绞线从暗盒里抽，预留40厘米的线头，剪去多余的线。用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去。如图所示。

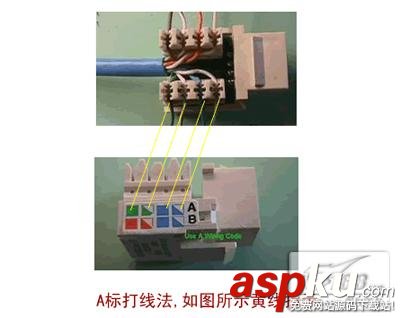

第2步：把剥开双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处与模块后端面平行，两手稍旋开绞线对，稍用力将导线压入相应的线槽内，如图所示。

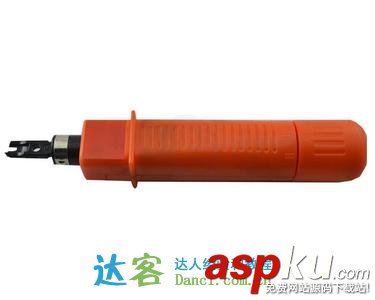

第3步：全部线对都压入各槽位后，就可用110打线工具（下图）将一根根线芯进一步压入线槽中。

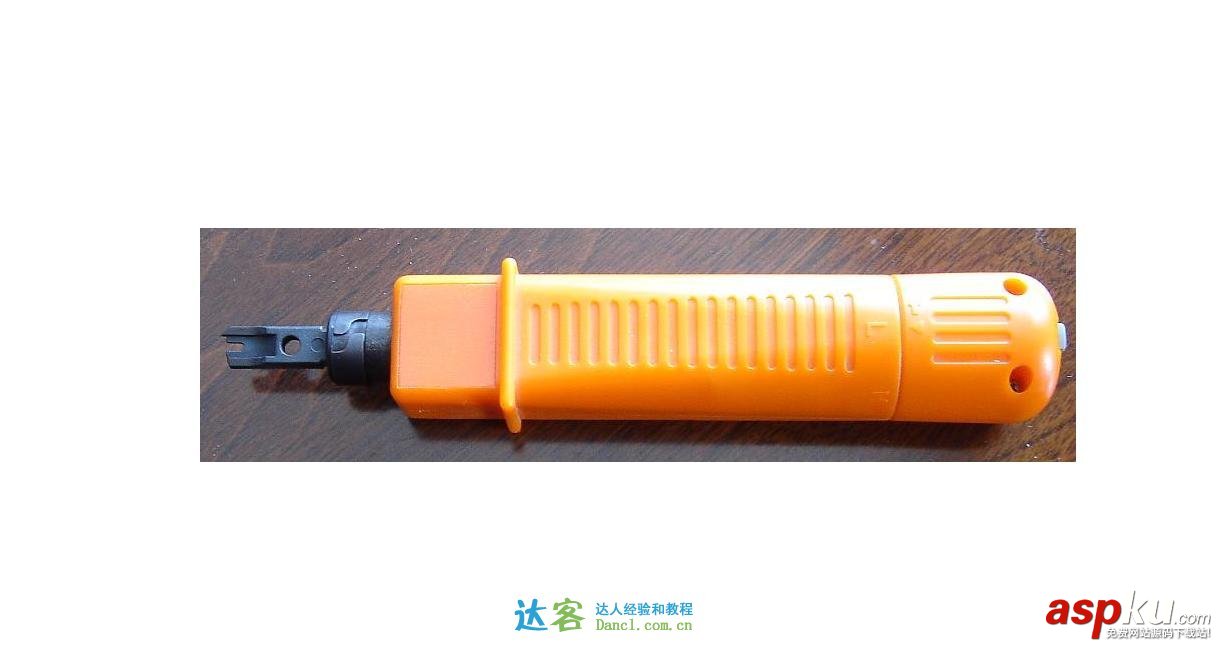

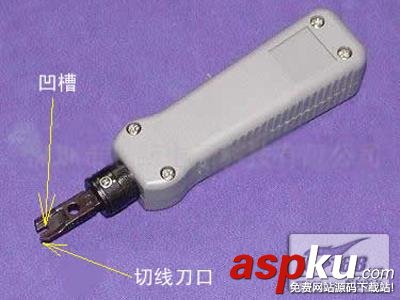

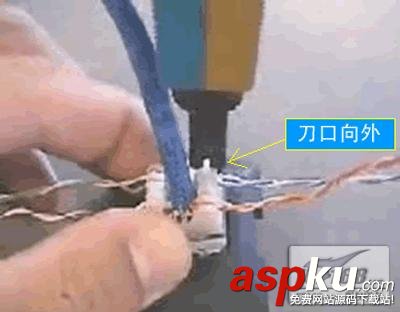

110打线工具的使用方法是：切割余线的刀口永远是朝向模块的处侧，打线工具与模块垂直插入槽位，垂直用力冲击，听到“卡嗒”一声，说明工具的凹槽已经将线芯压到位，已经嵌入金属夹子里，金属夹子并已经切入结缘皮咬合铜线芯形成通路。这里千万注意以下两点：刀口向外——若忘记变成向内，压入的同时也切断了本来应该连接的铜线；垂直插入——打斜了的话，将使金属夹子的口撑开，再也没有咬合的能力，并且打线柱也会歪掉，难以修复，这个模块可就报废了。若新买的好刀具在冲击的同时，应能切掉多条的线芯，若不行，我冲击几次，并可以用手拧掉，如图所示。

第4步：将信息模块的塑料防尘片扣在打线柱上，并将打好线的模块扣入信息面板上。

打线时务必选用质量有保证的打线钳，否则一旦打线失败会对模块造成不必要的损失。

2．免打线型RJ45信息模块安装

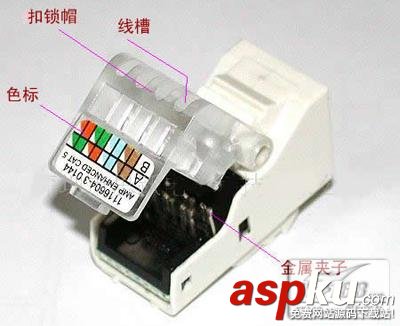

免打线型RJ45信息模块的设计便于无需打线工具而准确快速地完成端接，没有打线柱，而是在模块的里面有两排各四个的金属夹子，而锁扣机构集成在扣锁帽里，色标也标柱在扣锁帽后端，端接时，用剪刀裁出约4CM的线，按色标将线芯放进相应的槽位，扣上，再用钳子压一下扣锁帽即可（有些可以用手压下，并锁定）。扣锁帽确保铜线全部端接并防止滑动，扣锁帽多为透明，以方便观察线与金属夹子的咬合情况，如图所示。

(现在用的最多的是这种，本人推荐 用BB类接线方法~~~~)

下面介绍 RJ45 水晶头的压接方法：上面信息模块我们按T568A标准打线，所以这里的水晶头也是按T568A标准压接。

将 5 类双绞线外皮剥掉2厘米，绞开线对拉直，按T568A标准线序将各色线紧密平行在手上排列，再留约1 厘米，裁平线头。左手抓住水晶头，右手小心地将排好 T568A 标准线序的网络插入水晶头，注意水晶头里有槽位的，只容一条线芯通过，一线一槽才插得进去。右手要尽力插入，并同时左右摇一摇，以求让线芯插到尽头，并在尽头也平整。

这一点可以从水晶头的端面看得出来的，若能见到全数八根铜线的亮截面，说明已经插到尽头，否则抽出重来，并可能要再次修剪线头。当见到全数八根铜线的亮截面以后，就可以用 Rj45压线工具压接即成，压接时，也要有意识的向钳了顶线，压接完后，还要再看一下八根铜线的亮截面是否还见到，见不到可能就是不成功。

网络模块条的安装

家庭信息接入箱里的网络模块条有两种：第一种是网络模块条的背面和正面一样是RJ45插孔；第二种是较正规的信息模块式，也就是说模块条上的插孔其实就是若干个RJ45信息模块。前者是为了简化端接模块条，免打模块，只需打上水晶头插上就可以，后者则需要如上述打信息模块那样用110打线工具打线端接双绞线。

这里只讲一下第一种网络模块条的背面是RJ45插孔的端接方法，第二种就不再累述。

拧松连接网络模块区的两个螺丝，露出模块背面接线部分，将引入箱体的 5 类线修剪预留40厘米长度，压接上 Rj45 水晶头后，插入话音/数据连接模块背面的对应插孔，并做好标记，这样，就完成了房间信息插座到家居通话音/数据连接模块的连接。
