华为S8500交换机实现灵活QinQ的配置原理

使用普通的QinQ虽然可以解决VLAN的扩展和简单二层VPN的功能，但对一个端口只能增加固定的外层TAG，无法满足对不同业务的用户增加不同外层VLAN TAG的要求

一、简单原理介绍

使用普通的QinQ虽然可以解决VLAN的扩展和简单二层VPN的功能，但对一个端口只能增加固定的外层TAG，无法满足对不同业务的用户增加不同外层VLAN TAG的要求。如VLAN 100～200为一种业务的用户，要求打上外层标签10;VLAN 201～300为另一业务，要求打上外层标签20;VLAN 10～20的业务要求不打标签，这种应用需求QinQ就无法做到。

灵活QINQ可以通过配置特定的ACL规则，让匹配ACL规则的报文增加我们指定的vlan tag或把进入的报文的vlan tag修改成我们指定的vlan tag，来达到我们灵活应用的目的。

二、S8500典型配置实例

2.1 组网需求

下图网中，DSLAM上通过VLAN隔离每个用户，VLAN 1000～2999为普通上网业务，要求到达S8500后增加外层tag 10送BRAS处理。BTV业务由GSR通过vlan 3000送到DSLAM，由DSLAM进行组播复制，把组播流复制到用户vlan。

这样要求S8500需要对g2/1/1端口进入的vlan为1000～2999的报文增加tag 10后通过vlan 10转发到BRAS。VLAN 3000进入的报文则不增加tag，可以在vlan 3000进行二层组播报文转发。对这种要求85可以通过根据ACL规则对不同的vlan增加不同tag的方法实现。

DSLAM设置上网用户映射到vlan 1000～2999;配置组播vlan 3000，组播子vlan为vlan 1000-2999;上行口连接S8500，要求允许vlan 1000～3000通过。

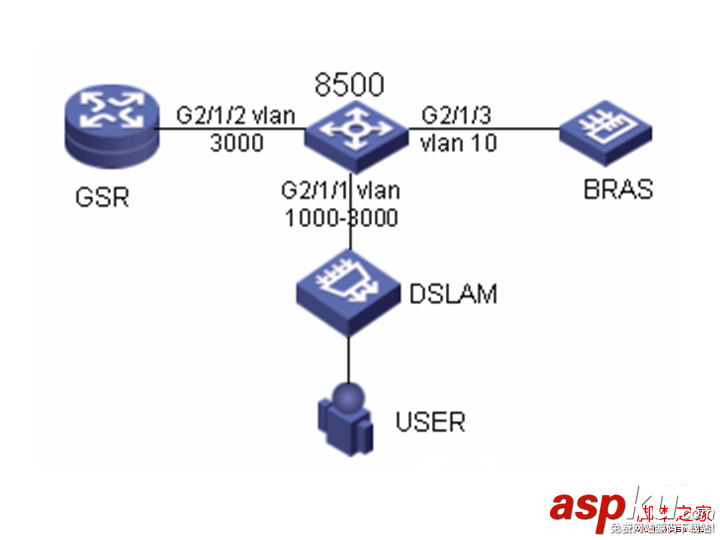

2.2 组网图

2.3 配置命令

8500的基本配置：

# 配置匹配vlan 1000～2999的ACL

[S8500] acl number 4000

[S8500-acl-link-4000]rule 0 permit ingress 1000 to 2999

[S8500]vlan 10 3000

# 配置连接DSLAM的端口，端口允许VLAN 10和VLAN 3000通过，取消端口的VLAN过滤属性，配置nested-vlan使匹配ACL 4000规则的报文增加vlan tag 10

[S8500]interface GigabitEthernet 2/1/1

[S8500-GigabitEthernet2/1/1]port link-type hybrid

[S8500-GigabitEthernet2/1/1]port hybrid vlan 10 untagged

[S8500-GigabitEthernet2/1/1]port hybrid vlan 3000 tagged

[S8500-GigabitEthernet2/1/1]vlan filter disable

[S8500-GigabitEthernet2/1/1]traffic-redirect inbound link-group 4000 rule 0

nested-vlan 10

# 分别配置连接GSR和BRAS的端口

[S8500]interface g2/1/2

[S8500-GigabitEthernet2/1/2]port link-type trunk

[S8500-GigabitEthernet2/1/2]port trunk permit vlan 3000

[S8500-GigabitEthernet2/1/2]interface g2/1/3

[S8500-GigabitEthernet2/1/3]port link-type trunk

[S8500-GigabitEthernet2/1/3]port trunk permit vlan 10

# 在VLAN 3000上启用二层组播

[S8500]igmp-snooping enable

[S8500]vlan 3000

[S8500-vlan3000]igmp-snooping enable

配置BRAS和GSR设备:

配置BRAS可以处理带双vlan tag 的报文，并终结PPPOE报文。配置GSR启用三层组播，作为组播路由器。
