交换机怎么设置实现三层交换功能案例详解

首先我们看一下交换机怎么设置三层交换技术的应用环境为了使VLAN之间通信，单臂路由容易产生瓶颈，使用三层交换可以实现线速转发。

1什么是三层交换技术

：

简单的说三层交换技术就是：二层交换技术+三层转发技术。(交换机工作在二层，路由器工作在三层.)

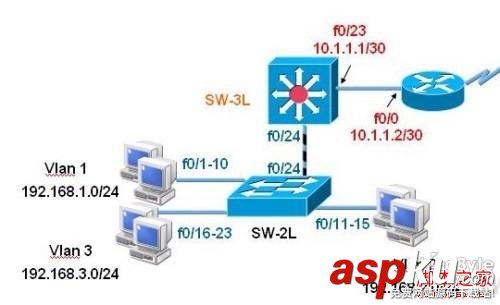

下面是本次三层交换机设置拓扑图

2三层交换机的配置

:

1 在三层交换机上配置启动路由,

(如果要在三层交换机上配置路由,首先需要在三层交换机上启动路由功能,否则三层交换不具备路由功能)

Switch(config)#ip routing

2 配置VLAN 的IP 地址：

与在二层上配置管理VLAN 的IP地址的命令相同， 因为三层交换机支持VLAN之间的路由,三层交换机的每个

VLAN 都可以配置IP地址。

Switch(config)#interfacevlanvlan-id

Switch(config)#ip addreesip-address subnet-mask

3 三层交换机上配置路由接口

三层交换机的接口在默认情况下属于VLAN 1， 如果需要让三层交换机与路由器实现点到点的连接，需要在交换机的某个接口配置为路由接口。

Swith(config)#interface接口

Switch(config)#noswitchport

Switch(config)#ip addreesip-address subnet-mask

Switch(config)#noshutdown

4 在三层交换机上配置静态路由或动态路由：

在三层交换机上配置静态路由的方法和在路由器上配置的方法相同。

动态 ：Router(config)#router rip

Router(config-router)#network network-number (把直连的网段宣告出去)

静态： Router(config)# ip route( network 目标网络地址) [ mask 子网掩码]{addrees 到达目的网络经过的下一跳路由器接口地址}(简单的说就是到那去从哪里走.。把非直连网段添加进来。)

5 查看FIB表：

Switch(config)show ip cef (CEF主要包含俩个转发用的信息表)

转发信息库(fib)：

邻接关系表：

6查看邻接关系表：

Switch(config)#show adfacency detail

7 实验拓扑

实验要求 ：1VLAN 1中的主机能够 与 VLAN2 VLAN 3中的主机相互通信 ，

2VLAN 3 不能访问 10.1.1.2

3 不能用单臂路由，只用三层交换。

实验的配置如下：

1在sw-3l #vlandatabase

sw-3l (vlan)#vlan 2

sw-3l (vlan)#vlan 3

sw-3l (vlan)#exit

sw-3l (config)#ip routing

sw-3l (config)#interfacevlan1

sw-3l (config-vlan)# ipaddress192.168.1.1255.255.255.0

sw-3l (config-vlan # noshutdown

sw-3l (config)#interfacevlan2

sw-3l (config-vlan)# ipaddress192.168.2.1255.255.255.0

sw-3l (config-vlan # noshutdown

sw-3l (config)#interfacevlan3

sw-3l (config-vlan)# ipaddress192.168.3.1255.255.255.0

sw-3l (config-vlan # noshutdown

sw-3l (config-if)#exit

sw-3l (config)#interfacef0/23

sw-3l (config-if)#no switchport

sw-3l (config-if)#ip addrees10.1.1.1255.0.0.0

sw-3l (config-vlan # noshutdown

sw-3L(config)#interfacef0/24

sw-3L(config-if)#switchportmode trunk

2在sw-2L#vlandatabase

sw-2L(vlan)#vlan 2

sw-2L(vlan)#vlan 3

sw-2L(vlan exit

sw-2L(config)#interfacerange f0/11 - 15

sw-2L(config-if-range)#switchport modeaccess

sw-2L(config-if-range)#switchportaccessvlan 2

sw-2L(config-if-range)#exit

sw-2L(config)#interfacerangef0/16 - 23

sw-2L(config-if-range)#switchport modeaccess

sw-2L(config-if-range)#switchportaccessvlan3

sw-2L(config-if-range)#exit

sw-2L(config)#interfacef0/24

sw-2L(config-if)#switchportmode trunk

在路由器router(config)#interfacef0/0

router(config)#ipaddress10.1.1.2255.0.0.0

router(config)#noshutdown

router(config)#routerrip

1 动态路由： router(config)#network192.168.1.0

router(config)#network192.168.2.0

2 或者用静态： router(config)#iproute192.168.1.0 255.255.255 10.1.1.1

router(config)#iproute192.168.2.0 255.255.255 10.1.1.1

3 如果VLAN 3 中的主机想访问 10.1.1.2 则在加一条路由就可以

了，

动态：router(config)#network192.168.3.0

或： 静态：router(config)#iproute192.168.3.0 255.255.255 10.1.1.1
