详解-网络中双绞线的各种接法

2020-03-01 09:00:33
字体：大 中 小
来源：转载
供稿：网友
一直以来很多人（包括作者）都认为10 Base-T 10M网络使用了网线中8条信号线之4条，而100 Base-T 100M则使用了全部8条信号线（要不怎么那么快呢？）。可是作者前不久在使用一条按所谓10M直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100M高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100M的双绞线与10M的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。

详解:网络中双绞线的各种接法



双绞线接头(RJ45)针脚号码定义

详解:网络中双绞线的各种接法

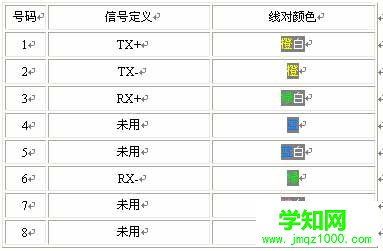

10M双绞线接头的标准接法
　　线材要求CAT-3(3类线).

详解:网络中双绞线的各种接法

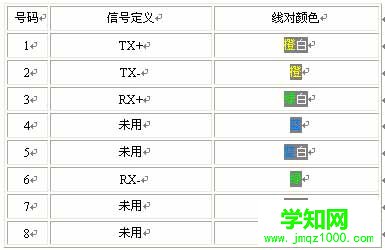

　　100M双绞线接头的标准接法

　　线材要求CAT-5(5类线)，接头接法与10M完全兼容。

详解:网络中双绞线的各种接法

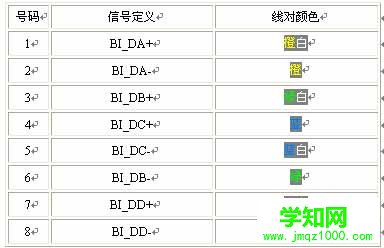

　　1000M双绞线接头的标准接法

　　线材要求CAT-5e(5类增强线，俗称超五类)，接头接法与10M/100M完全兼容。

　　1000 Base-T双向地使用了RJ45接头中全部信号线。线材用5类线虽然也能工作，但是推荐使用5类增强线。

详解:网络中双绞线的各种接法
