R语言中使用箱线图检测数据的异常值并进行标注

箱线图概述

箱线图又称箱形图或盒须图，主要从四分位数的角度来描述数据的分布。一个箱线图由上边缘线、上四分位数(Q_U)、中位数(m_e)，下四分位数(Q_L)和下边缘线组成。

上、下四分位数之差称为四分位差，或内距或四分位数间距，记为IQR:

IQR = Q_U - Q_L

箱线图中盒子的上、下线分别是上、下四分位数，盒子中间的线是中位数。由触须延长的上、下边缘线分别为：

上边缘线的值 = QU + 1.5 IQR下边缘线的值 = QL - 1.5 IQR

也有用数据的极大值和极小值来表示上下边缘线的值的（但使用这种表示上下边缘的方法无法检测异常值）。

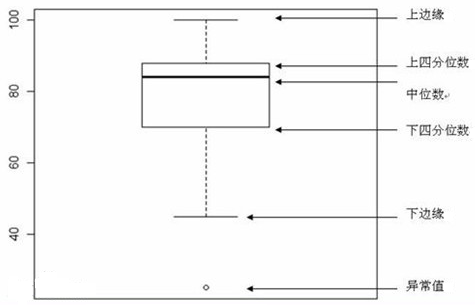

一个箱线图的形式如下图所示：

异常值检测原理

箱形图为我们提供了识别异常值的一个标准：异常值被定义为小于Q_L－1.5IQR或大于Q_U+1.5IQR的值。虽然这种标准有点任意性，但它来源于经验判断，经验表明它在处理需要特别注意的数据方面表现不错。这与识别异常值的经典方法有些不同。众所周知，基于正态分布的3σ法则或z分数方法是以假定数据服从正态分布为前提的，但实际数据往往并不严格服从正态分布。它们判断异常值的标准是以计算数据批的均值和标准差为基础的，而均值和标准差的耐抗性极小，异常值本身会对它们产生较大影响，这样产生的异常值个数不会多于总数0.7%。显然，应用这种方法于非正态分布数据中判断异常值，其有效性是有限的。

箱形图的绘制依靠实际数据，不需要事先假定数据服从特定的分布形式，没有对数据作任何限制性要求，它只是真实直观地表现数据形状的本来面貌；另一方面，箱形图判断异常值的标准以四分位数和四分位距为基础，四分位数具有一定的耐抗性，多达25%的数据可以变得任意远而不会很大地扰动四分位数，所以异常值不能对这个标准施加影响，箱形图识别异常值的结果比较客观。由此可见，箱形图在识别异常值方面有一定的优越性。（以上两段来自百度百科-箱形图）

R语言中实现箱线图的函数

在R语言中绘制箱线图使用boxplot函数，该函数的使用方法，可以参见本站《R语言中绘制箱线图》。

R语言使用箱线图检测异常值示例

我们仍然使用《标准分数法检测数据的异常值及在R语言中的实现方法》这篇文章中的例子。数据存储在文本文件中（下载数据：点击下载此文件），数据存储格式如下图所示：

编写R语言：

x <- scan("birthWeight.txt")  # 定义变量X读取数据
names(x) <- 1 : length(x)  # 给每个数据编号
boxplot(x)  # 绘制箱线图
out.vals = boxplot(x)$out  # 获取异常值信息
print(out.vals)  #  输出异常值信息
for( i in out.vals)  # 在图上标注异常点的值
{
    text(i, adj = -0.2, labels = i)
}

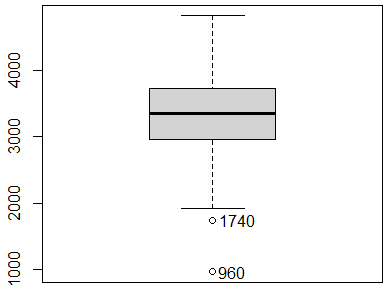

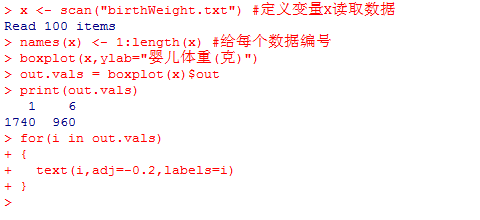

输出结果及绘图结果如下面靓图所示：

从输出结果可以看出，编号为1和6的两个数据为异常点。

从绘图结果来看，有两个点属于异常点，其位于箱线图下边缘线以下，属于异常小离群点，图中也标注了其具体的值为1740和960。
