CAD2014怎么创建属性块?CAD创建图块属性的教程

2020-07-20 13:42:25
字体:
来源:转载
供稿:网友

cad图块的属性包括属性模式、标记、提示、属性值、插入点和文字设置,该怎创建属性块呢?下面我们就来看看详细的教程。

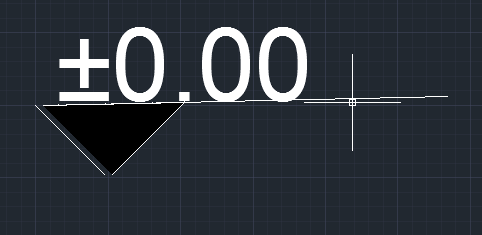

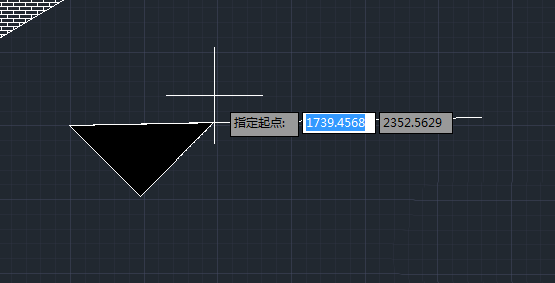

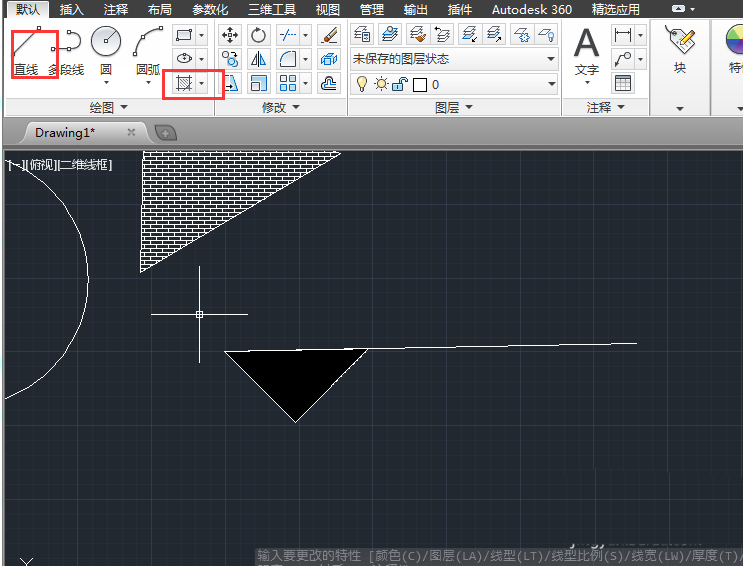

1、选择【直线】和【图案填充】选项,绘制出标高符号。

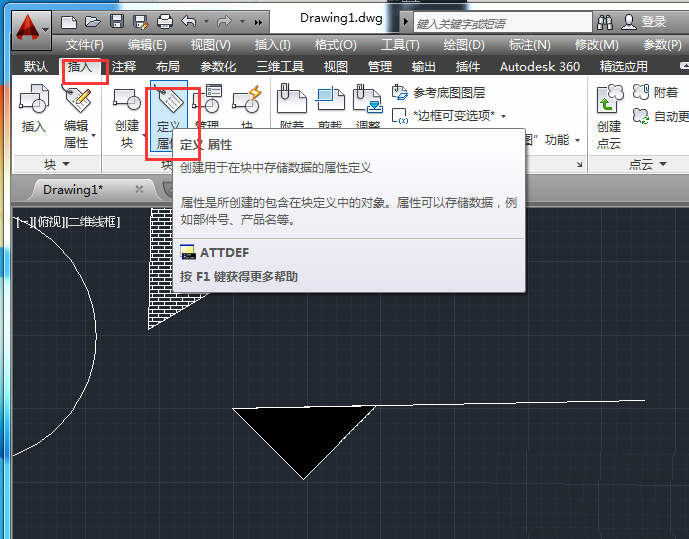

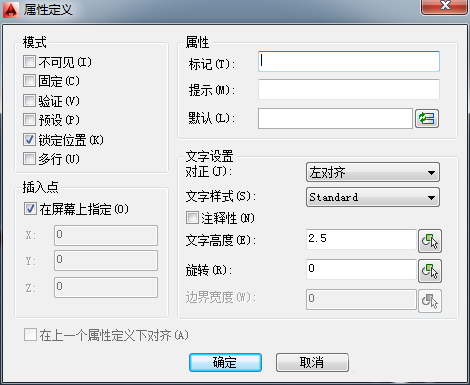

2、选择【插入】》【块定义】》【定义属性】选项,打开【属性定义】对话框。

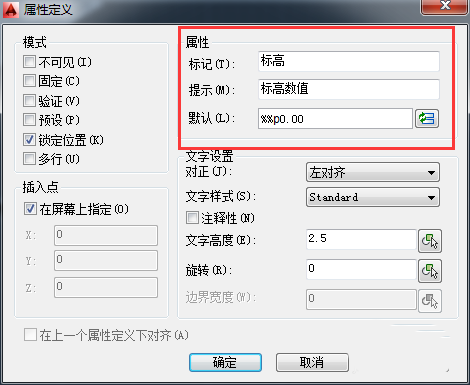

3、在【属性】选项组中【标记】文本框中输入【标高】,然后在【提示】文本框中输入【标高数值】,并在【默认】文本框中输入“%%p0.00”。

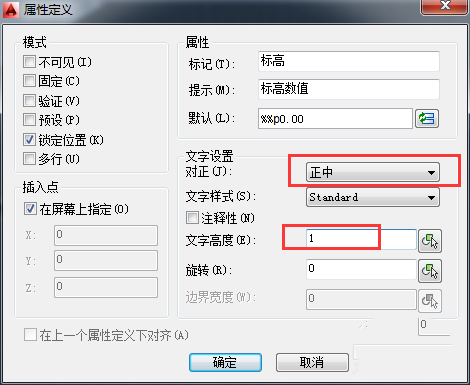

4、在【文字设置】选项组中的【对正】下拉列表中,选择【正中】选项,然后在【文字高度】文本框中输入【1】。

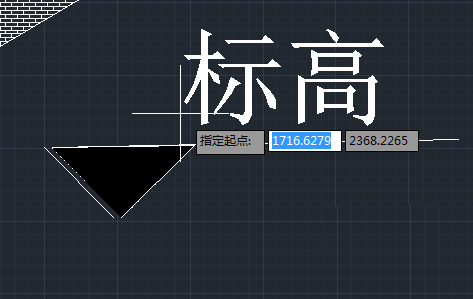

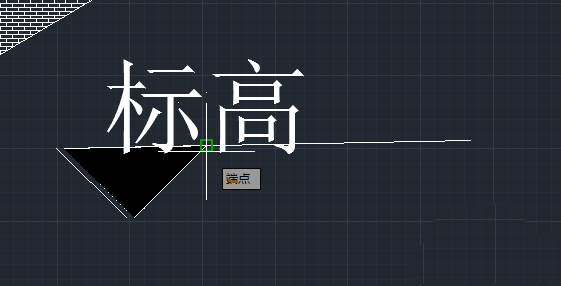

5、设置完成后单击【确定】按钮,在绘图区中指定插入点。

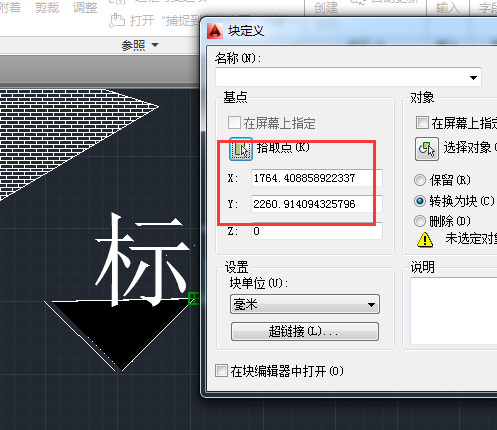

6、选择【创建块】选项,在打开的【块定义】对话框中单击【拾取点】按钮,指定标高图块的基点。

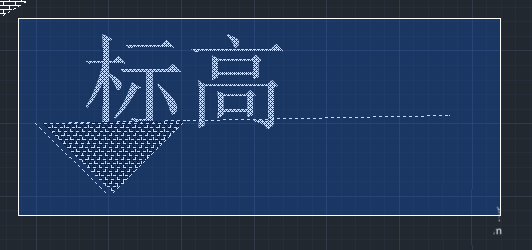

7、单击【选择对象】按钮,框选标高图形,按回车。

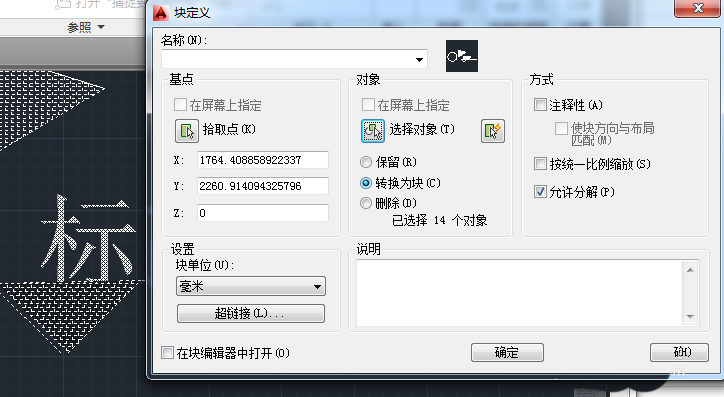

8、在【块定义】对话框中,单击【确定】完成创建。

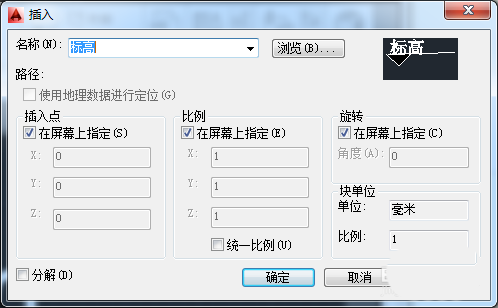

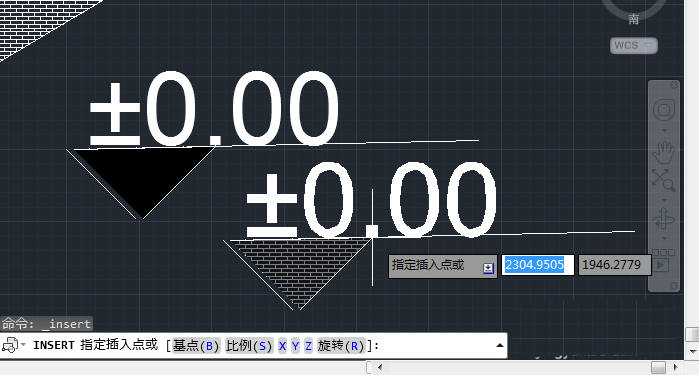

9、接着选项【插入块】即可选择刚设置的标高图块。

以上就是cad属性快的创建方法,希望大家喜欢,请继续关注武林网。
