Cad三维模型怎么去掉顶? cad三维模型去顶的教程

2020-07-20 13:41:19
字体:
来源:转载
供稿:网友

cad建立模型之后,图块为有顶方块,此时就需要进行去顶操作,该怎么去顶呢?下面我们就来看看详细的教程。

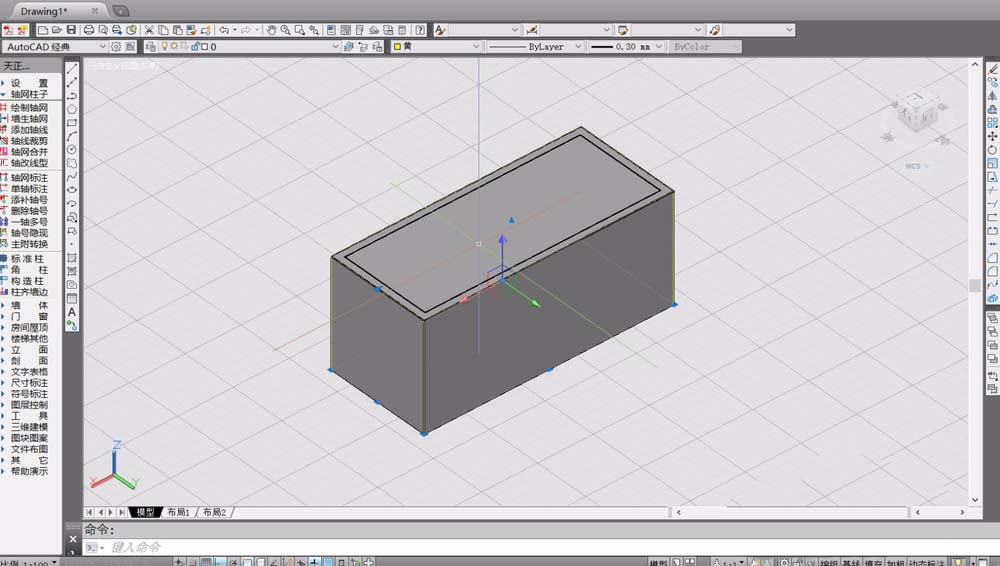

1、首先我们开启AutoCad,进入到三维模型的建模页面,简单的利用拉伸命令,就会获得完全的体块,不能够体现空间。

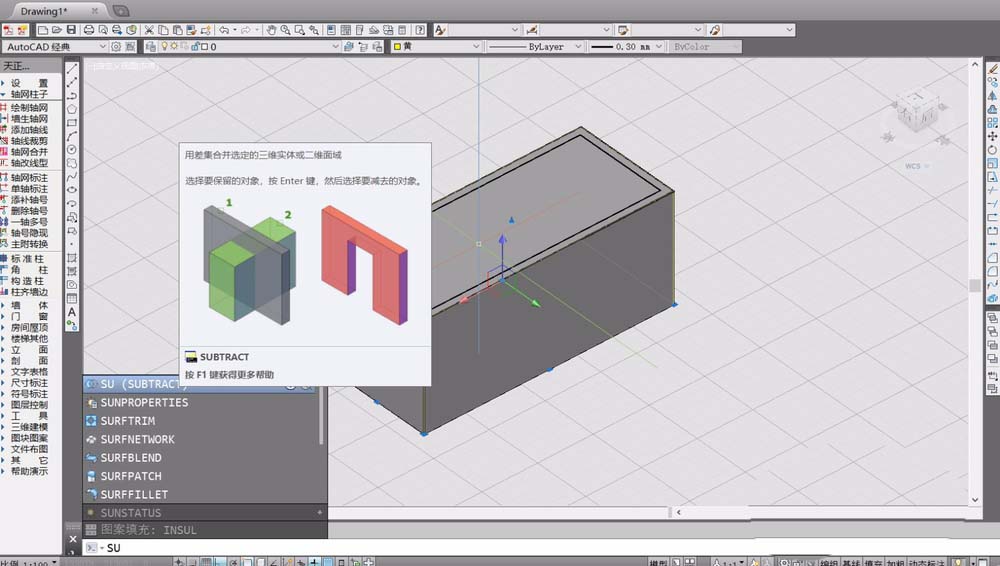

2、我们直接输入命令SU,按下空格键,进入到差集合并命令,利用此命令我们可以删除或者保留部分重叠的体块。

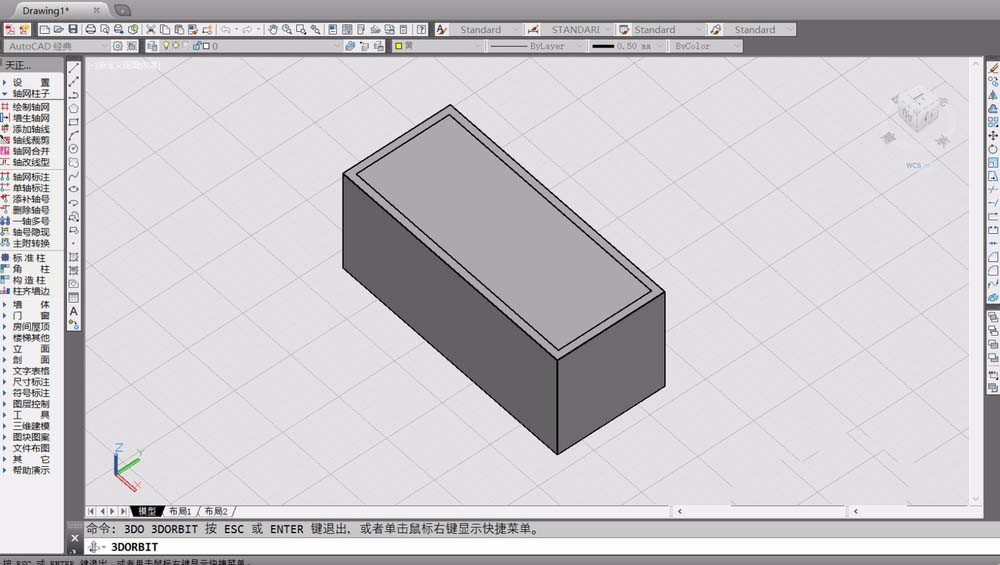

3、进入到命令中,我们将视角调整到比较方便的顶部视角,方便我们进行选择,之后就可以进行差集的选择

4、我们首先选择双线拉出模型的外部线条,之后再选择内部线条拉出来的模型,这样内部的模型会直接删除,同时保留两者重合的模型。

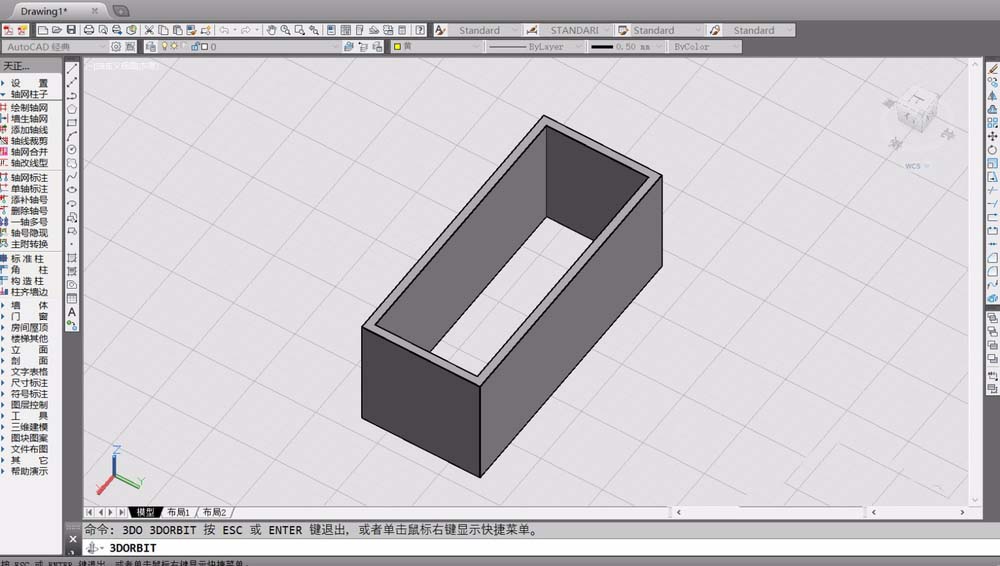

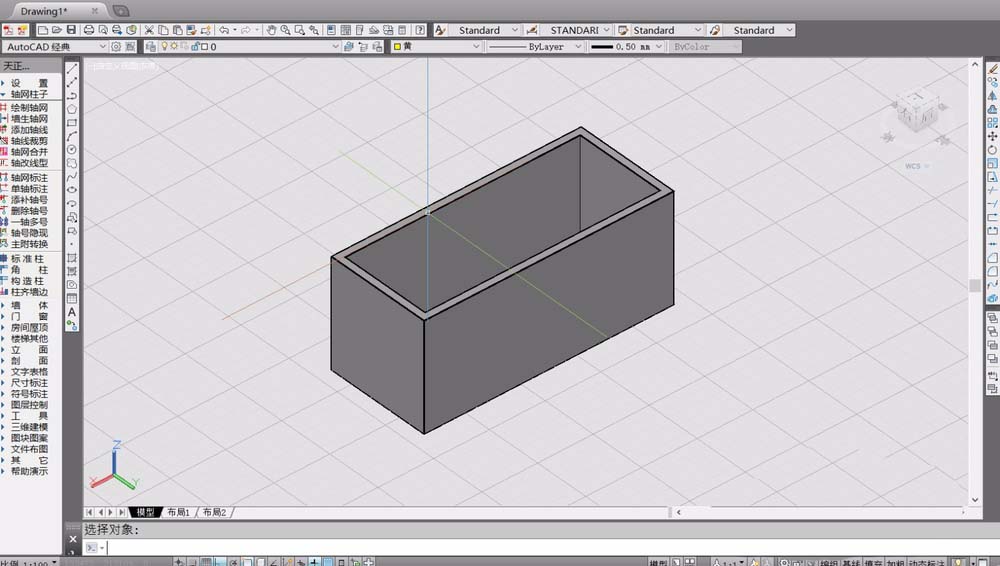

5、完成命令操作后,我们就可以看到,当前的体块顶部被去除,处于空心的状态,这样我们就完成了模型空间的建立。

6、直接去除顶部之后,我们就可以继续制作体块的地板以及门洞,门洞等空间,我们也可以使用类似的方法,将体块重叠后进行删除

以上就是cad三维模型去顶的教程,希望大家喜欢,请继续关注武林网。
