墙壁网线插座接法详细图解

2020-03-08 22:40:05
字体:
来源:转载
供稿:网友

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

T568A的接法是:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T568B的接法是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下:

  1、2用于发送,3、6用于接收,4、5,7、8是双向线。
1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。

墙壁,网线插座





A    橙白        蓝白                                                    B   绿白           蓝白
橙            蓝                                                            绿              蓝
综白         绿白                                                         综白           橙白
综            绿                                                            综               橙

插座里虽然有两边都有有颜色,有不少人甚至连一些电工也不会看,,有分A跟B,,看得糊里糊涂得,因为有些楼房还没有接光纤,所以暂时都还没有用到墙壁网线插座,下面我们来给大家讲一下墙壁网线插座接法:

请看下面这个示意图~



墙壁,网线插座

答案: 按B类做,根据上面提示的颜色,把网线相对应颜色的线用打线钳卡下去。

这样就可以了,然后有电脑测试一下,基本上就可以了

网线模块制作 几种网线的水晶头接法图解



我按了这普通 “正常的”网线模块,像以下的这种的顺序来按,也是不通,显示没插入网线..测了好几次,后来我同事昨天去看一下,也搞了很久,2个小时左右回来了,我问 他怎么搞的,他说要相反就通了...没什么注明的。。单单一个模块的(空白的,生产商也太简便了一点吧)。。。我晕了,大家以后要买网线模块就买以下介绍 的这种哈(这种是比较正规的)。哈哈

网线模块制作开始:

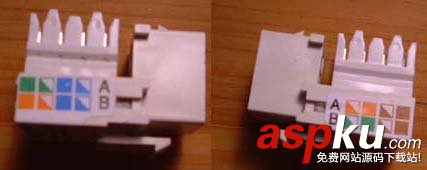

先来认识一下网线模块,这个就是装在家里网线插座后面的模块 ,左右两面,上面A、B表示的是两种不同的打线方式,任选一种即可。
墙壁,网线插座

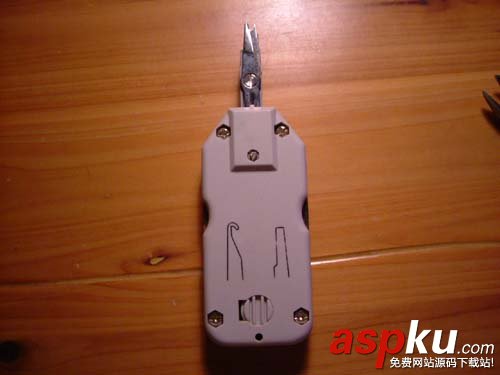

再来认识一下打线的工具:

墙壁,网线插座

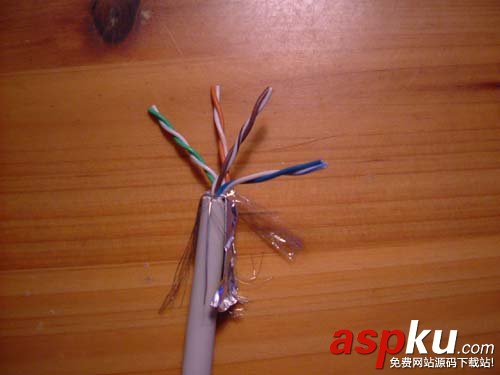

下面开始打线了,首先还是先把网线的外皮剥掉,这次可以剥得长点儿,便于后面打线。露出了四组双绞线:
墙壁,网线插座

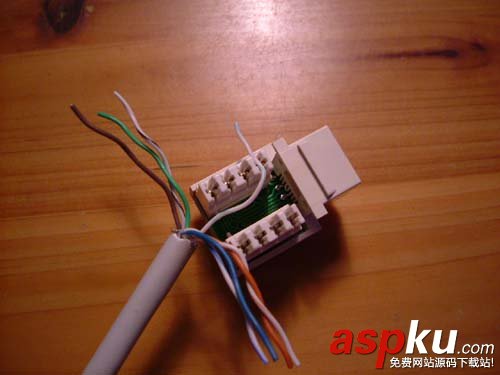

将线分成左右两组,按照A或者B的方式把相应颜色的线卡在模块相应的位置:
墙壁,网线插座

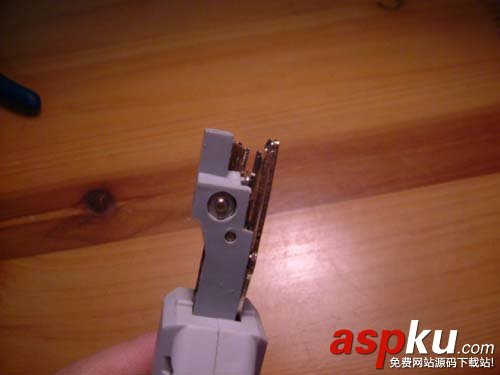

在打线之前我们再来认识一下这个打线的工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余的先头。

墙壁,网线插座

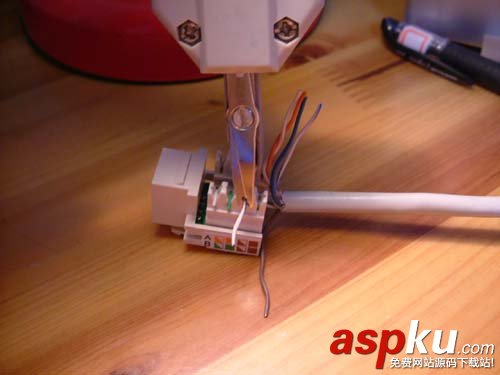

下面开始打线,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。
墙壁,网线插座

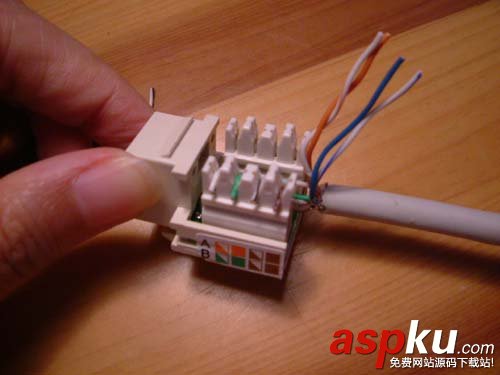

将其他的线都按照一样的方式打好

墙壁,网线插座

所有的线都打好后就可以将模块装到86盒面板上了

1)一一对应接法。即双绞线的两端芯线要一一对应,即如果一端的第1脚为绿色,另一端的第1脚也必须为绿色的芯线,这样做出来的双绞线通常称之为“直连线”。但要注意的是4个芯线对通常不分开,即芯线对的两条芯线通常为相邻排列,这个,由于太简单且随意,图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。
墙壁,网线插座

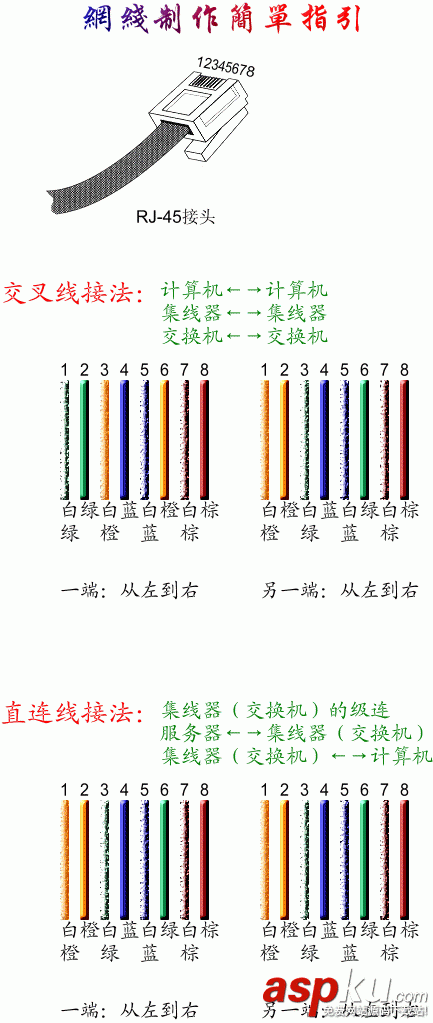

  (2)1-3、2-6交叉接法。虽然双绞线有4对8条芯线,但实际上在网络中只用到了其中的4条,即水晶头的第1、第2和第3、第6 脚,它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚,网线一端的第2脚连另一头的第6脚,其他脚一一对 应即可。这种排列做出来的通常称之为“交叉线.

例如,当线的一端从左到右的芯线顺序依次为:
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕,
另一端从左到右的芯线顺序则应当依次为:
白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
墙壁,网线插座
这种网线一般用在集线器(交换机)的级连、服务器与集线器(交换机)的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据!

(3)100M接法。这是一种最常用的网线制作规则。所谓100M接法,是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应,但每一脚的颜色是固定的,

具体是:第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色,

从中可以看出,网线的4对芯线并不全都是相邻排列,第3脚、第4脚、第5脚和第6脚包括2对芯线,但是顺序已错乱。

这种接线方法也是应用于集线器(交换机)与工作站计算机之间的连接,也就是“直连线”所应用的范围。

墙壁,网线插座

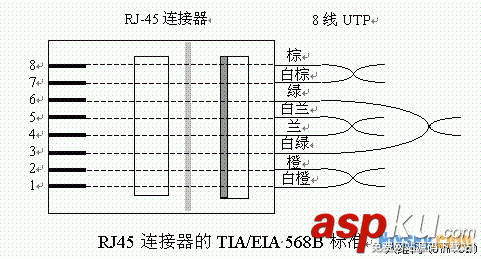

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

T568A的接法是:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T568B的接法是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下:

  1、2用于发送,3、6用于接收,4、5,7、8是双向线。
1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。
注:相关教程知识阅读请移步到组网频道。
